一、用途
波仕电子的OPT232TL（多模）型RS-232/TTL/光纤转换器用于实现RS-232电平、TTL电平的光纤传输、是世界上小的串口/光纤转换器。OPT232TL具有RS-232接口以及TTL接线端子，电源接线端子，可以在苛刻的条件下实现光纤通信。
二、硬件安装
OPT232TL型RS-232/TTL/光纤转换器（多模）的外形为DB-9/DB-9转接盒大小，其中DB-9(孔座)一端为RS-232电平，另外一端为一对ST光纤接头。上侧面有TTL电平的接线端子、下侧面有5V电源接线端子。

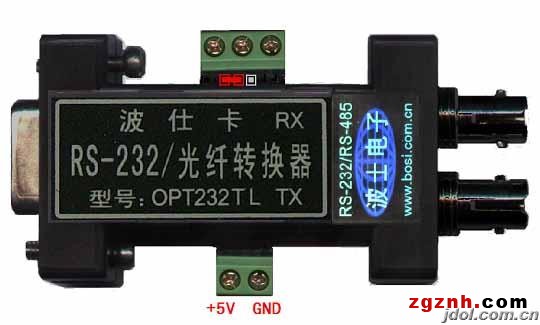

OPT232TL的DB-9孔端可以直接外插PC机的DB-9针RS-232口（针座）、只用到RXD-2、TXD-3、GND-5三个信号线。TTL电平的引脚位于产品上侧面，如下面的产品图所示。TTL引脚共3个接线端子，中间一个为GND地线，左右两侧分别为收发信号线，注意图示的TTL信号的接收、发送流向。
OPT232TL通过跳线设置来选择是接RS-232还是TTL。跳线位于TTL接线端子的旁边。接RS-232口时跳线靠RS-232口侧短接。接TTL时跳线靠光纤侧短接。
OPT系列光纤转换器使用时发送器ST头通过光纤接对方的接收器ST头。外接5V电源要求4.5 V到5.5V，随产品配套免费提供电源，产品功耗小于100mA。
三、性能特点
波仕电子的OPT232TL光纤转换器速率0—115.2Kbps。均无需任何软件初始化设置！确保适合所有软件及串口光纤接口!
|
光纤接口
|
ST（可选FC、SC）
|
电气接口
|
DB-9、DB-25
|
|
|
传输介质
|
双多模光纤
|
尺寸及
重量
|
DB-9/9转接头大小、70克
|
|
|
通信
方式
|
标准RS-232电平、TTL电平
|
17＊33＊77mm、
|
||
|
速率：0—115.2Kbps
|
传输距离
|
4Km（多模）
|
||
|
光波长
|
820nm（多模）
|
适用光纤
|
50/125、62.5/125、100/140um
|
 |
|
|

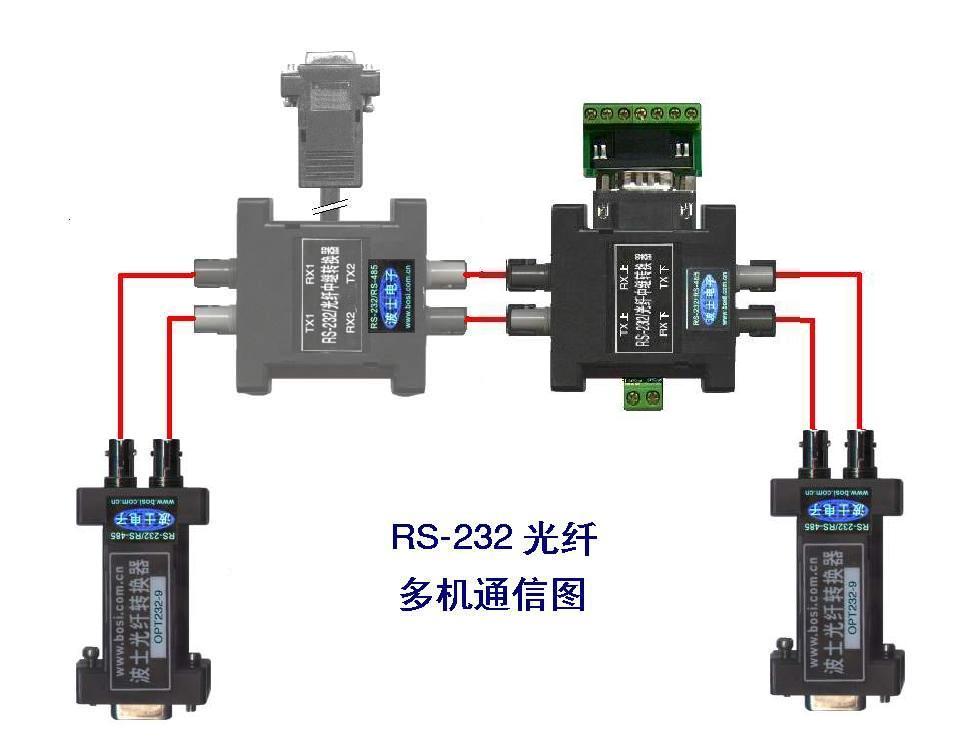

《串口光纤通信的组网方式》 RS-232光纤多机通信图 |
|
