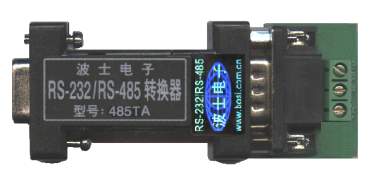

485TA-- RS232/RS485转换模块 无源带光隔

产品描述
　　RS-232／RS-485 全面解决方案
　　485C／485TC U485C 48／485TA U48 481
　　 RS-232／RS-485／RS-422转换器


　　
　　一、用途
　　RS-232／RS-485／RS-422转换器都可将RS-232通信距离延长至 1.2Km以上（9600bps时）。都可以用于PC 机之间、PC 机与单片机之间构成远程多机通信网络。通过了 ISO9002 质量认证的企业。RS-232／485／422 转换器是获得2000国际测控博览会金奖的产品。　　
　　
　　二、硬件安装
　　外形都为 DB-9／DB-9 转接盒大小，其中 DB-9（孔座）一端直接插在 9 芯 RS-232 插座（针座）上。如果 PC 机的 RS-232 接口为 DB-25，可用 DB-25／DB-9 转接盒。PC机RS-232串行口的DB-25 芯与DB-9芯连接器引脚分配如下：DB-9：2-RXD（收），3-TXD（发），5–GND（地）。DB-25：2-TXD（发），3-RXD（收），7-GND（地）可以提供军品级（-40℃）的转换器。
　　
　　RS-485（或 RS-422）通信建议一定要接地线，因为 RS-485（或 RS-422）通信要求通信双方的地电位差小于1V.即：半双工通信接3根线（＋A、—B、地），全双工通信接5 根线（＋发、—发、＋收、—收、地）。为了安全起见，建议通信机器的外壳接大地。光隔转换器（U485C、U48）的所有外接电源的“地”必须全部连在一起但不要与计算机外壳地相连，因为电源“地”同时也是 RS-485或RS-422的信号“地”。当通信距离超过 100米时推荐使用光电隔离的通信接口转换器。
　　
　　三、软件说明
　　本产品均无需任何初始化设置！只用到 RXD（收）、TXD（发）、GND（地）信号，加上独有的内部零延时自动收发转换技术，确保适合所有软件！
　　

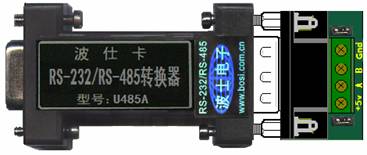

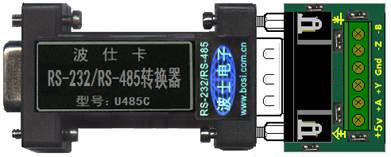

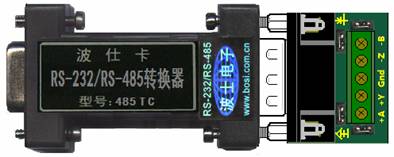

　　RS-485 为半双工通信方式。RS-422 为全双工方式。非光隔转换器（型号：485C、48）无需外接电源，高速率 115.2Kbps.U 系列光隔非光隔通用转换器（型号：U485C、U48）作非光隔转换器使用时无须供电、U系列作光隔转换器使用时需外接5V电源（电压5±0.5V、功耗电流＜50mA），通信速率高大于 9600bps.T 系列光隔转换器（型号：485TC、485TA）无须外接电源，通信速率高大于 9600bps，实际可达 38.4Kbps 以上、适合 PC 机使用。485C、485TC、U485C 为全双工／半双工通用型。48、485TA、U48为半双工型。波士电子的系列转换器分为端点式与节点式，一般默认为端点式。端点式可以带128个、节点式可以被带128 个点。所有光隔转换器的隔离电压均为2500V.所有波士转换器均内置600W抗雷击浪涌保护器和 1500V防静电保护器。　　
　　
　　C型转换器是国内能够实现全双工多机通信的RS-232／RS-485／RS-422转换器
　　T型转换器是世界能够实现光电隔离而且无须电源的RS-232／RS-485／RS-422转换器

首页 　 公司简介 　 产品信息 　 销售代理 　 软件下载 　 人才招聘 　 公司电话 027-51518047 手机：18995634129(全天) 传真 027-51518048

产品信息   RS-232/RS-485/RS-422转换器   RS-232/RS-485/CAN/光纤转换器   RS-232光电隔离器、远程收发器   RS-485中继器、超远程驱动器   USB、以太网/串口、光纤收发器   其它串口类产品

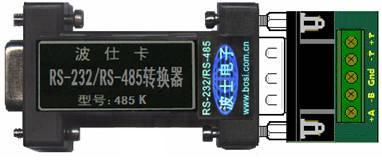

RS-232/RS-485/RS-422转换器 波士电子是RS-232/RS-485/RS-422转换器的和开创者！请认准波士激光防伪标签，谨防假冒！无波士激光防伪标签的均为假冒！ 波士RS-232/RS-485转换器是事实工业标准！波士转换器拥有系列专利：ZL02327524 ZL02327525 ZL02354891 ，仿冒必究！与波士转换器外形相同、相似、相近的均属于违法，波士电子已经开始对武汉等地的假冒者一一追究法律责任！                                                                  波士转换器七大绝招： ·波士独有的单环自愈RS-232/RS-485组网转换器！ ·独有波士智能终端负载技术，确保互带128个节点！ ·高达95%的波士窃电技术，确保传输1800米以上！ ·通信只用到RXD、TXD、GND，无须RTS、DTR！ ·内置600W抗雷击保护器和15000V抗静电保护器！ ·独有零延时自动收发转换技术，确保适合所有软件! ·先进的自动唤醒技术，工作寿命大大增加！ ·独有波士集线转换技术，带RS485能力扩大四倍！ 用鼠标右键点击各种产品型号并且选择“目标另存为”可以下载各种产品说明书（.pdf格式文件） 型 号 功 能 特 性 说 明  485K   RS-232/RS-485/422转换器(超薄增强型、1800米)    全双工或半双工      无须供电  485B RS-232/RS-485/422转换器(增强型、1800米) 全双工加半双工同时 无须供电  485C RS-232/RS-485/422转换器(增强型、1800米) 全双工半双工通用 无须供电  485TC 光隔RS-232/RS-485/RS-422转换器 全双工半双工通用 无须供电  48 RS-232/RS-485转换器（增强型、1800米） 半双工          无须供电  485TA 光隔RS-232/RS-485转换器 半双工          无须供电  U485C 光隔非光隔通用RS-232/RS-485/RS-422转换器 全双工半双工通用 无源/5V供电  U48           光隔非光隔通用RS-232/RS-485转换器         半双工   无源/5V供电  481 一体式RS-232/RS-485转换器        半双工       无须供电     H485C      通用RS-232、TTL、RS-485/422三向转换器 232-TTL-485三向转换       5V供电  H48A       通用RS-232、TTL、RS-485三向转换器 232-TTL-485三向转换      5V供电  QN485C    全能RS-232/TTL/RS-485/422中继、转换器  8种转换、中继功能      5V供电  HUB8485G        光隔RS-232/8路RS-485集线转换器 8路半双工 隔离5V供电  U4485C 光隔四倍驱动RS-232/RS-485/422转换器          全双工半双工通用 5V供电  485D          单环自愈型RS-232/2路RS-485集线转换器 2个半双工、单环自愈   无须供电  G485HA       世界上小的高速光隔RS-232/RS-485转换器  0-115.2Kbps、半双工    5V供电  G422HA    世界上小的高速光隔RS-232/RS-422转换器  0-115.2Kbps、全双工    5V供电  T485GL 内置锂电池无源光隔RS-232/RS-485/422转换器    全双工半双工通用     无须供电   《RS-232、RS-485、RS-422简介》   《RS-485多机通信的组网方式》    《RS-485远程测控系统》
