VT-SX1278-433M无线模块基于SEMTECH的SX1278设计，支持FSK/OOK和LoRa调制模式 ，在LoRa调制模式下，具有很高的抗干扰能力和很高的接收灵敏度。
VT-SX1278-433M是一款完整的、体积小巧的、低功耗的无线收发模块，集成了所有RF相关的外围电路，用户不需要对射频电路设计深入了解，就可以使用本模块轻易地开发出性能稳定、可靠性高的无线产品。
基本特点
● 433MHz无线收发器，可定制从137MHz到525MHz频率
● 支持FSK、OOK、LORA调制模式
● 输出功率从-2dBm到+20dBm可调
● 高接收灵敏度可达-148dBm
● 高传输数率达300kbps
● 硬件支持数据白化、CRC校验
● 支持前导码检测
● 支持数字RSSI输出
● 自动RF感应，超快速AFC的CAD
● 硬件支持包模式，大包长可达256个字节
● 内嵌温度传感器和低电压指示器
● 高稳定性，可靠性达到工业级别
● 低功耗，1.8V~3.7V供电
应用范围
● 无线计量和无线智能电网
● 物流跟踪、仓库巡检、电子标签等
● 工业仪器仪表无线数据采集和控制
● 住宅与建筑物(智能家居)控制
● 电子消费类产品无线遥控
● 无线报警与安全系统
● 无线传感器网络
技术参数
测试条件：Ta=25℃，VCC=3.3V
|
技术指标 |
参数 |
备注 |
|
频率范围 |
428MHz~438MHz |
可编程配置，可定制其他频率 |
|
频率误差 |
±10ppm |
|
|
调制方式 |
FSK/OOK/LORA |
可编程配置 |
|
传输数率 |
0.018kbps~300kbps |
可编程配置 |
|
发射功率 |
-2dBm ~ +20dBm |
可编程配置 |
|
接收灵敏度 |
-148dBm |
@LoRa，SF=12，BW=7.8kHz |
|
发射电流 |
140mA |
@+20dBm |
|
接收电流 |
14mA |
大接收电流 |
|
休眠电流 |
0.2uA |
休眠模式 |
|
通信距离 |
3000米 |
@0.8kbps，开宽视距，+20dBm发射功率 |
|
工作湿度 |
10% ~ 90% |
无冷凝 |
|
工作温度 |
-40℃~85℃ |
|
|
供电电压 |
1.8V~3.7V DC |
±100mV 纹波 |
|

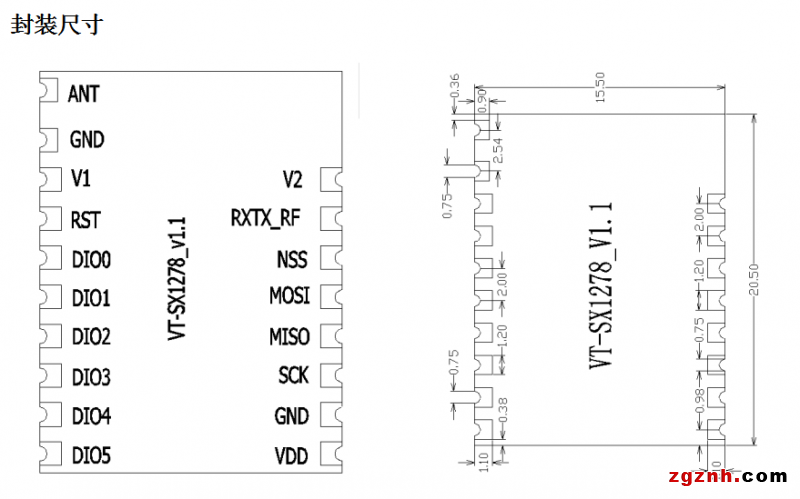

外形尺寸 |
20.5×15.5×2.0mm |
如尺寸图示 |
备注：
1． 模块的通信速率会影响通信距离，速率越高，通信距离越近。
2． 模块的通信速率会影响接收灵敏度，速率越高，灵敏度越低。
3． 模块的供电电压会影响发射功率，在工作电压范围内，电压越低，发射功率越小。
4． 模块的工作温度变化时，中心频率会改变，只要不超出工作温度范围，不影响应用。
5． 天线对通信距离有很大的影响，请选用匹配的天线并正确安装。
6． 模块的安装方式会影响通信距离。
引脚说明
|
引脚 |
类型 |
描述 |
|
VDD |
VDD |
电源输入正极 |
|
GND |
GND |
电源地 |
|
RST |
复位 |
输入低电平，模块复位 |
|
RXTX_RF |
Tx Rx/Tx开关控制 |
|
|
SCK |
SPI时钟脚 |
|
|
MOSI |
SPI数据脚 |
|
|
MISO |
SPI数据脚 |
|
|
NSS |
SPI片选脚 |
|
|
DIOx |
通用IO口 |
可配置输出状态信号 |
|
ANT |
天线 |
阻抗5ohm |
程序开发
1. 我们提供通信例程，帮助用户加快开发速率。
2. 更多的资料可在SEMTECH的官网www.semtech.com 找到。
