VT-BLE-S01A模块基于Cypress蓝牙4.2 SOC芯片设计，具有体积小、功耗低、方便使用等特点，帮助用户以低的成本和快速度开发蓝牙应用。用户MCU直接使用串口通信方式与VT-BLE-S01A模块通讯。VT-BLE-S01A模块可以把所有来自用户MCU的串口透传数据通过BLE无线信道透明传输给另一端设备。另一端设备可以是智能手机（iOS/Android），也可以是其它BLE设备。
VT-BLE-S01A模块始终配置为从设备，手机作为主设备，在模块与手机成功建立连接后即可开始双向的数据透明传输。
特点
● 基于BLE4.2标准
● 视距情况下，可靠传输距离达30米
● BLE连接成功后，即可提供透明的数据传输，用户无需编写多余程序，无需深入了解蓝牙协议
● 支持AT命令，灵活配置各项参数
● 提供UART接口，默认配置为115200bps，8N1格式
● 工作电压范围宽1.9~5.5V
● 外围电路少，集成度高，功耗低
应用范围
● 智能家居
● 调光照明
● 蓝牙遥控器
● 智能门锁
● 电动车充电桩
● 可穿戴设备
● 医疗检测
技术参数
|
技术指标 |
参数 |
备注 |
|
蓝牙协议 |
BLE 4.2 |
|
|
发射功率 |
-18dBm ~ +3dBm |
-18dBm/-6dBm/0dBm/+3dBm四档可调 |
|
接收灵敏度 |
-92dBm |
|
|
BLE速率 |
* |
与连接间隔相关，见表-BLE速率 |
|
UART速率 |
115200bps，8N1 |
可定制 |
|
发射电流 |
16.5mA |
0dBm，发射状态下 |
|
接收电流 |
18.7mA |
接收状态下 |
|
休眠电流 |
1.5uA |
深度睡眠模式下 |
|
待机电流 |
* |
与工作状态相关，见表-待机电流 |
|
通信距离 |
30米 |
开宽视距，3dBm发射功率 |
|
工作湿度 |
10% ~ 90% |
无冷凝 |
|
工作温度 |
-40℃ ~ 85℃ |
|
|
电源 |
1.9V ~ 5.5V DC |
±100mV 纹波 |
|
外形尺寸 |
20.8×15.6×1.0mm |

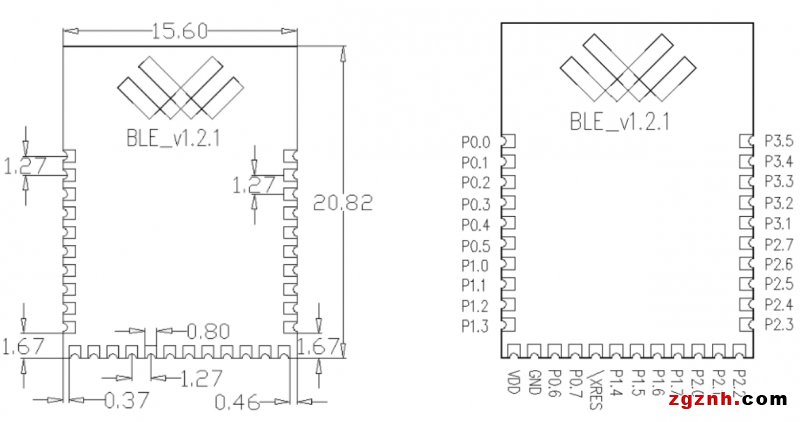

如尺寸图示 |
BLE速率
|
连接间隔(*1.25ms) |
发送间隔(ms) |
每次发送字节数(Bytes) |
发送速率(KB/s) |
|
6 |
50 |
200 |
4 |
|
10 |
50 |
200 |
4 |
|
15 |
50 |
150 |
3 |
|
20 |
27 |
60 |
2.2 |
|
30 |
30 |
45 |
1.5 |
|
40 |
30 |
35 |
1.16 |
|
50 |
30 |
28 |
0.9 |
|
100 |
65 |
30 |
0.46 |
|
200 |
100 |
20 |
0.2 |
|
250 |
100 |
15 |
0.15 |
待机电流
|
状态 |
平均电流 |
备注 |
|
睡眠 |
1.5uA |
|
|
广播 |
52uA |
广播周期1000ms，发送功率0dBm |
|
连接 |
350uA |
连接周期70ms |
|
单次BLE接收 |
0.72mA |
20Bytes |
|
单次BLE接收并串口发送 |
2.65mA |
20Bytes |
|
单次BLE发送 |
0.75mA |
20Bytes |
|
引脚 |
类型 |
描述 |
|
VDD |
VDD |
电源输入正极 |
|
GND |
GND |
电源地 |
|
P1.4 |
RX |
模块串口接收 |
|
P1.5 |
TX |
模块串口发送 |
|
P2.0 |
WAKE |
模块唤醒引脚。用户MCU向模块发送 UART数据前需下拉该引脚，延时 2ms，再发送数据。数据发送期间需保持低电平，发送完毕后拉高该引脚以便模块能重新进入睡眠。 |
|
P1.7 |
INT |
模块串口数据输出指示，可用于唤醒用户MCU： 0：模块有数据需要发送 1：模块无数据需要发送 |
|
P1.6 |
link |
模块连接状态指示： 0：模块处于连接状态，并连通了和连接对方的数据通道 1：模块处于未连接状态 |
注：未说明引脚无功能定义，使用时悬空即可。
