MODBUS RTU低频EMID读卡机CK-T150配置命令

Modbus协议低频RFID读卡器CK-T150的通讯是以 MODBUS RTU通讯协议为基础的，包括读卡器的站号ID、波特率、读卡模式等的配置，以及对标签的读写操作，都可以通过MODBUS 通讯指令实现。
   Modbus协议低频RFID读卡器CK-T150在没有特殊配置的情况下，读卡器默认为 MODBUS RTU从站。因此只要连接没有问题，通讯设置没有问题，并且知道从站站号（或者使用广播地址 0） ，读卡器总是可以被MUDBUS主机找到。读卡器在配置为其他工作模式时，通讯模式将作为主站，但仍可以以MODBUS从机的模式接收配置信息。
   在读卡器配置为非标准MODBUS模式情况下，可用过我司配套的配置软件重新配置，或者自行通过MODBUS发送配置命令更改设置。

 2.产品特性

◆工作电压：10-30V；
◆功耗：1.5W；
◆工作频率：125KHZ；
◆电路保护：带极性接反保护；
◆支持标签类型：EMID、FDX-B；
◆读卡距离：250mm(跟标签与应用环境有关)；
◆读卡时间：46ms
◆通信接口：RS232/RS485；
◆通信协议：工业MODBUS RTU通信协议；
◆工作湿度：10－90% RH；
◆工作温度：-25℃－+85℃；
◆防护等级：IP-65；
◆外壳材质：ABS工程塑料。

 3.电气参数
物理及环境特性：

电气参数指标：

4.接线说明

4.1接线说明

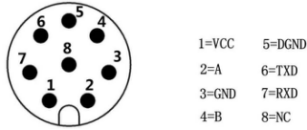

CK-T150接线端口定义如下：

           图2-1 接线端口定义

与CK-M128P15S电缆接线定义如下：

4.2信号指示

红色LED：电源指示灯

绿色LED：标签检测及通信指示灯

读卡器工作过程：读卡器接上电源后，红色LED长亮，读卡器进入自动调谐状态并进行自

检，自检成功后绿色LED点亮0.5S。读卡器检测到RFID标签存在时，绿色LED长亮。读卡器通信时绿色LED间隔闪烁。

4.3工作过程

CK-T150上电自检完毕后进入自动读卡转态，扫描到标签信息后，绿色LED指示，并且把标签的数据存储到相应的寄存器中，等待用户读取。这种无需客户干预的扫描方式，特别适用于物流管理，AGV站点控制等需要高速读卡的场合适用。

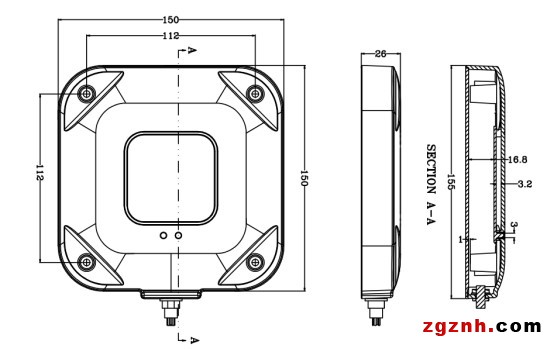

5. 机械尺寸

机械尺寸：150mm*150mm*26mm
