在工厂里，触摸屏往往位于程控室内，作为控制多个不同位置PLC的主站设备。因为触摸屏和plc所处位置距离较为分散，重新铺设电缆线工期长，成本高，故采用无线方式解决触摸屏与PLC之间的通讯问题。

一、方案概述

本方案是威纶通触摸屏与三菱FX3U PLC基于三菱协议下的无线通信实现方法。此方案中威纶通触摸屏作为主站，两台三菱FX3U PLC（485BD扩展）作为从站，并采用西安达泰电子日系PLC无线通讯终端——DTD435MC-V96，作为实现无线通讯的硬件设备。

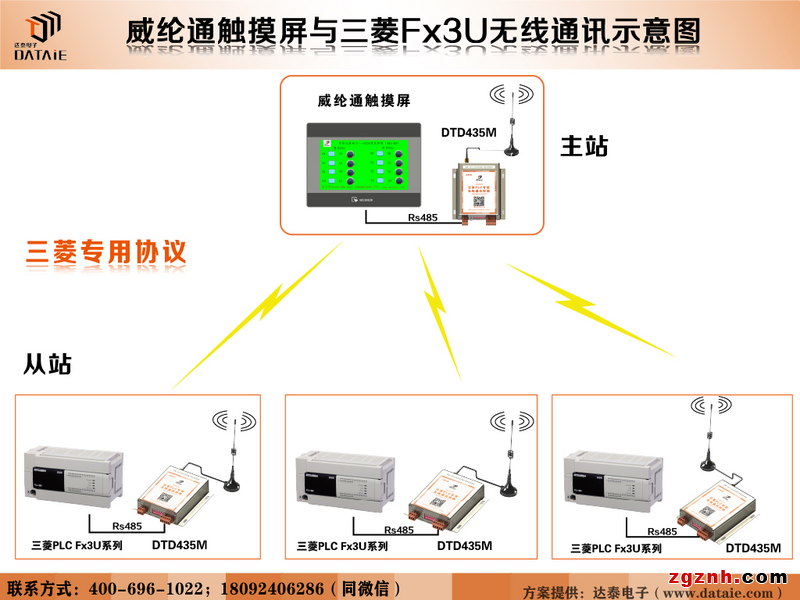

无线网络图 ▼

通过西安达泰电子 DTD435MC-V96方便实现无线网络，无需更改网络参数直接替换有线连接。

plc无线通讯,485无线传输通讯模块,三菱plc无线模块,多台PLC无线通讯,plc实现无线通讯,远程无线通信,plc和触摸屏通讯,西安达泰电子,PLC无线通讯方案

二、测试设备与参数

● 三菱PLC型号：FX3U × 2台

● 触摸屏型号：TK6071IQ × 1台

● PLC扩展：FX3U-485BD × 2块

● 达泰电子日系PLC无线通讯终端——DTD435MC-V96 × 3块

● 触摸屏数据线：触摸屏Rs485数据线 × 1根

● 主从关系：1主2从

● 通讯协议：三菱协议

● 通讯接口：Rs485接口（两线制）

● 通讯参数：9600，7，N，1

● 供电：9-24VDC

● 传输距离：100米，500米，1KM，3KM，20KM

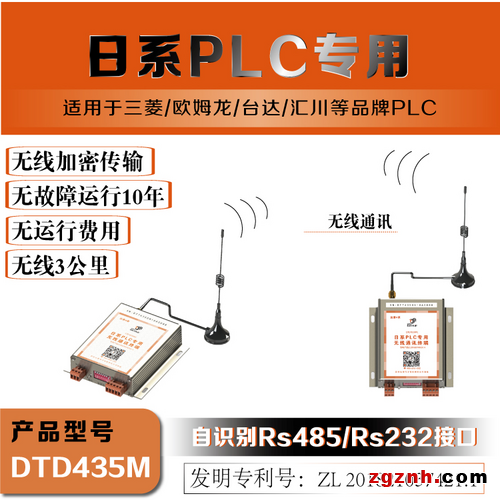

三、达泰日系PLC无线通讯终端--DTD435M

DTD435M是针对日系PLC的通讯特点而开发的工业级无线通讯产品，内嵌Rs232/Rs485双接口，自适应三菱N：N协议、欧姆龙HOST link协议，台达及永宏等Modbus RTU协议。该产品可以与日系PLC组成无线测控网络，可靠传输距离达到3km以上，并集成EMI抗干扰滤波单元。经过了八年以上工业现场运行考验，可确保长期工作于恶劣环境及工业场合。

■ 主 要 特 征:

◆ 直接代替有线RS485方案，实现无线组网通讯；

◆ 全数字无线加密方式，保证数据安全可靠；

◆ 直流9~24V宽电源电压供电，平均工作电流小于50mA；

◆ 精美铝合金外壳：120×105×30mm，4个条形安装固定孔；

◆ 支持标准串口协议：Modbus RTU协议、N:N协议

四、接线方式

1.触摸屏与达泰无线设备的接线

步：将触摸屏Rs485数据线红色导线与DTD435MC的A端口相连接； 将触摸屏Rs485数据线黑色导线与DTD435MC的B端口相连接

步：给无线通讯终端接入天线

第三步：全部接线结束后，分别给触摸屏与无线通讯终端供电

2.PLC与达泰无线设备的接线

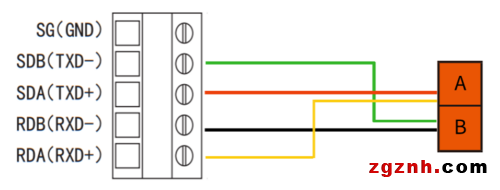

FX3U通讯口使用485BD模块，因为FX3U-485BD口是四线制的，所以需要将RDA和SDA短接接入A（485+,CN2-4），再将RDB和SDB短接接入B（485-,CN2-5）。

plc无线通讯,485无线传输通讯模块,三菱plc无线模块,多台PLC无线通讯,plc实现无线通讯,远程无线通信,plc和触摸屏通讯,西安达泰电子,PLC无线通讯方案

五、威纶通触摸屏主站设置

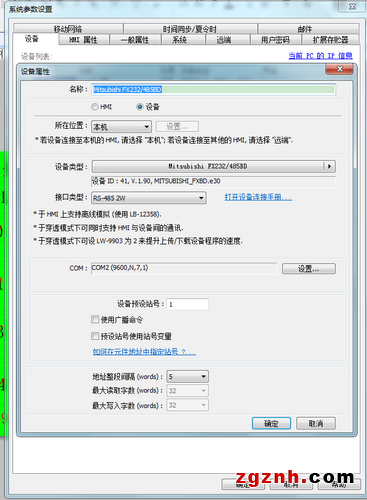

1.系统参数设置

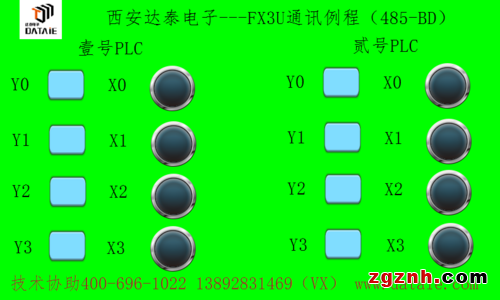

2.触摸屏画面制作



3.1号从站设置

略

4.2号从站设置

略

六、三菱PLC从站设置

1.PLC的设置

略

2.PLC站号的设备

略

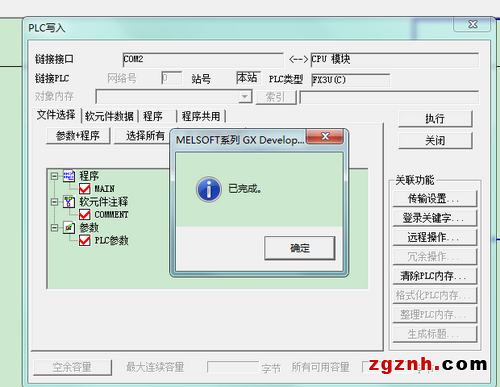

3.将程序下载到PLC
