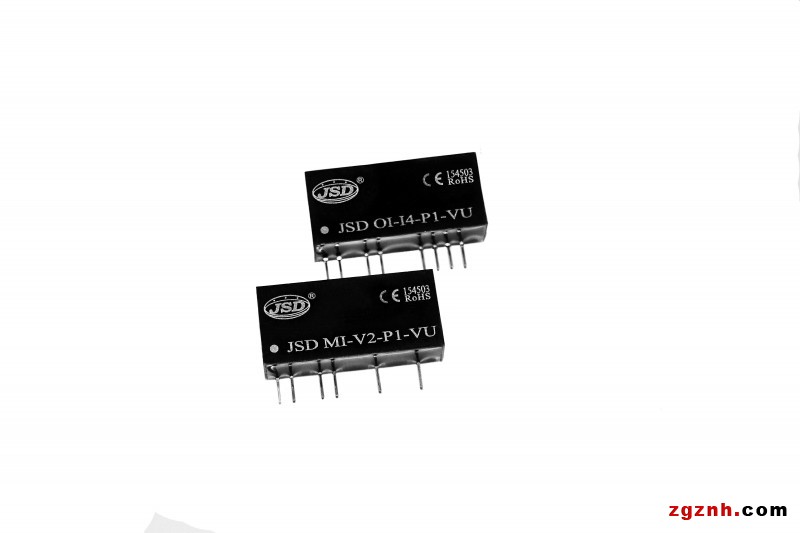

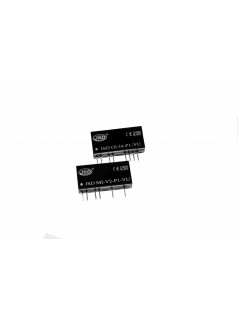

JSD MI系列隔离放大器IC
JSD MI系列隔离放大产品特征：
●低成本、小体积,SIP封装符合UL94V-0标准阻燃封装
●无需外接电位器,免零点和增益调节
●电源、信号输入、信号输出相互之间3000VDC 隔离
●工作电源：5VDC，12VDC，15VDC，24VDC等单电源供电
●0~75mV/0~5V/0~10V/0~±100mV/0~±10V/4~20mA/0~±20mA等电压电流信号之间的相互转换及放大
●工业级温度范围: -45~+85 ℃
●精度等级：0.1级、0.2级；全量程范围内极高的线性度（非线性度<0.1%），免零点和增益调节。
应用场所：
●直流电流/电压信号的隔离、转换及放大
●工业现场信号隔离及远程长线无失真传输
●模拟信号地线干扰抑制及模拟量隔离、采集
●4~20mA/0~20mA/0~5V/0~10V等传感器信号的隔离及变换,并能实现一进二出、一进三出、二进二出、三进三出隔离信号功能。
●仪器仪表与传感器信号收发
●电量隔离测控的工业现场
●电力监控、医疗设备隔离安全栅
产品概述：
JSD MI系列隔离放大器是一种磁电隔离的混合集成电路，该IC前级是电压(电流)信号输入, 后级是电流(电压)信号输出,同一芯片上集成了一个多隔离的微功耗电源向内部信号处理电路供电，使信号输入、工作电源、信号输出间相互隔离。该IC采用电磁隔离技术,相比光耦隔离具有更好的温飘特性和线性度。

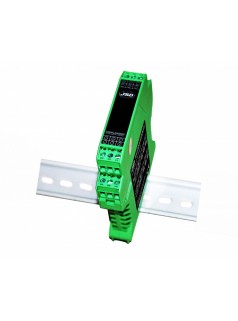

JSD产品有PCB板上焊接和标准DIN 35导轨卡槽固定两种安装方式，导轨安装的可以实现模拟信号一进二出、一进三出、二进二出、三进三出的功能,用户购买后只需按产品技术资料接线即可,方便用户安装使用。
JSD MI系列产品使用非常方便，无需外接任何元件，即可实现工业现场信号的隔离转换功能,该产品简化了用户的设计,大大的提高了PCB板空间的利用率。
产品型号参数定义一览表
JSD MI V(I) P V(I)O 详细描述
标识 产品品牌标识
隔离标识代码 磁电隔离产品
电压 V(I)1： V1：0~5V I1：0~1mA
电流 V(I)2： V2：0~10V I2:0~10mA
信号 V(I)3： V3：0~75mV I3:0~20mA
输入 V(I)4： V4：0~2.5V I4:4~20mA
代码 V(I)5： V5：0~±5V I5:0~±1mA
V(I)6： V6:0~±10V I6:0~±10mA
V(I)7： V7:0~±100mV I7:0~±20mA
V(I)ud：V(I)ud：用户自定义
产品工作电源代码 P1：24VDC P2：15VDC P3：12VDC P4：5VDC Pud：用户自定义
电流(电压)输出信号代码 IO1：4~20mA IO2：0~20mA IO3：-20~+20mA
VO4：0~5V VO5：0~10V VO6：1~5V
VO7：0~±5V VO8：0~±10V V(I)Oud：V(I)Oud：用户自定义
备注:订货时需确定输入和输出及电源的参数,如有特殊需求可以定制。
产品型号举例：
例1： 信号输入：0-5V； 输出信号：0-10V； 工作电源：5VDC； 产品型号：JSD MI-V1-P4-VO5
例2： 输入信号：4-20mA； 信号输出:4-20mA； 工作电源：24VDC； 产品型号：JSD MI-I4-P1-IO1
