达泰无线开关量传输器无线控制除尘风机的运转

焦化厂炼焦区推焦车与地面除尘系统无线通讯

★ 特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。

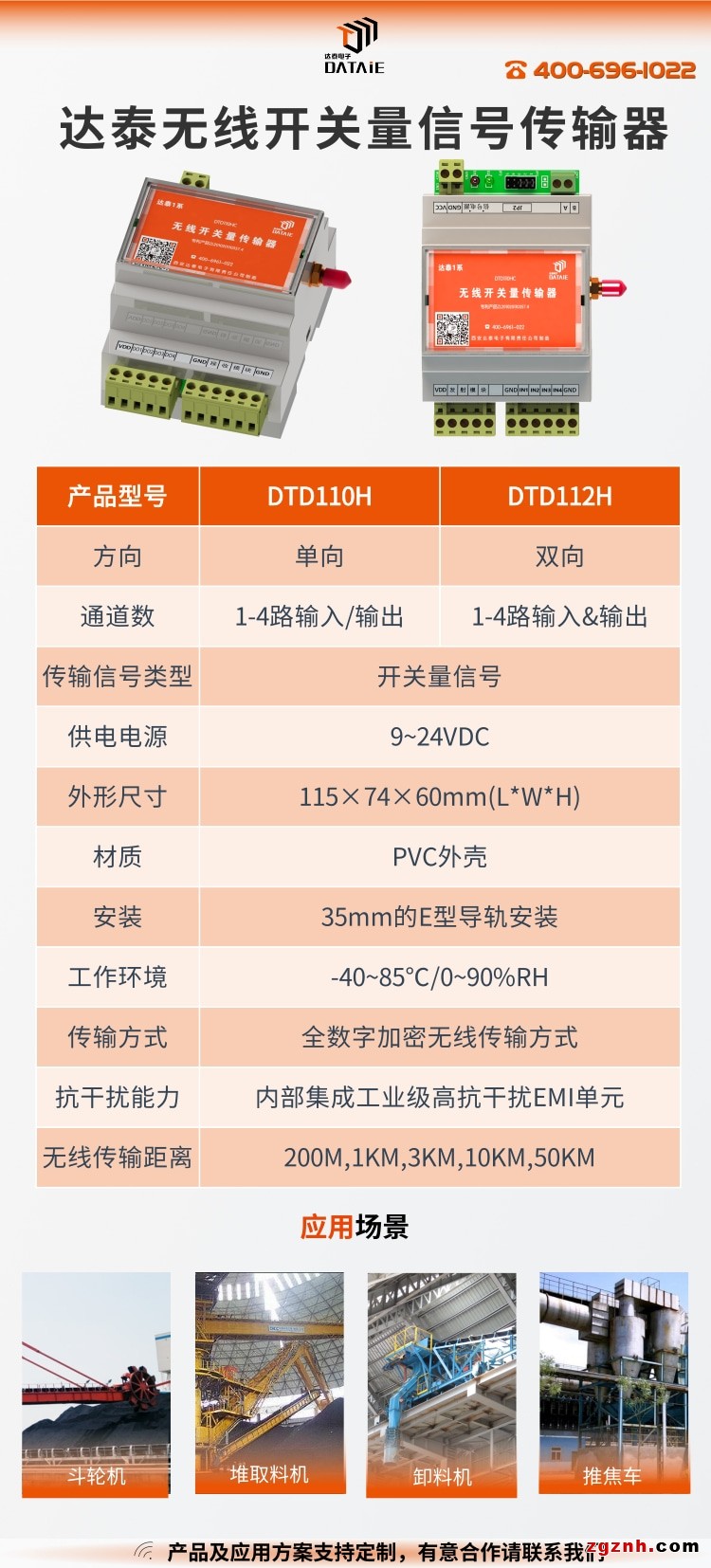

一、产品介绍

达泰1系工业级无线开关量信号传输器DTD110H实现点对点的无线开关信号远传功能，通过无线信号发射器和无线信号接收器代替了有线信号传输导线，发射端4-16路无源开关触点或者0-24VDC电压信号输入，与接收端提供4-16路OC门输出信号，直接驱动24VDC直流继电器，与发射端信号逐一对应。还可以选用双向开关量传输终端DTD112H，每个终端有4-8DI/4-8DO，两端的模块输入和输出相互对应。

DTD110H通过无线方式传输工业现场的开关量信号，可以接入继电器、警示灯、PLC或DCS等设备。无线可靠传输距离可达50公里，既可以实现点对点通信，也适合于点对多点而且分散不便于挖沟布线等应用场合，不需要编写程序，不需要布线，一般电工就可以调试使用。

二、产品选型

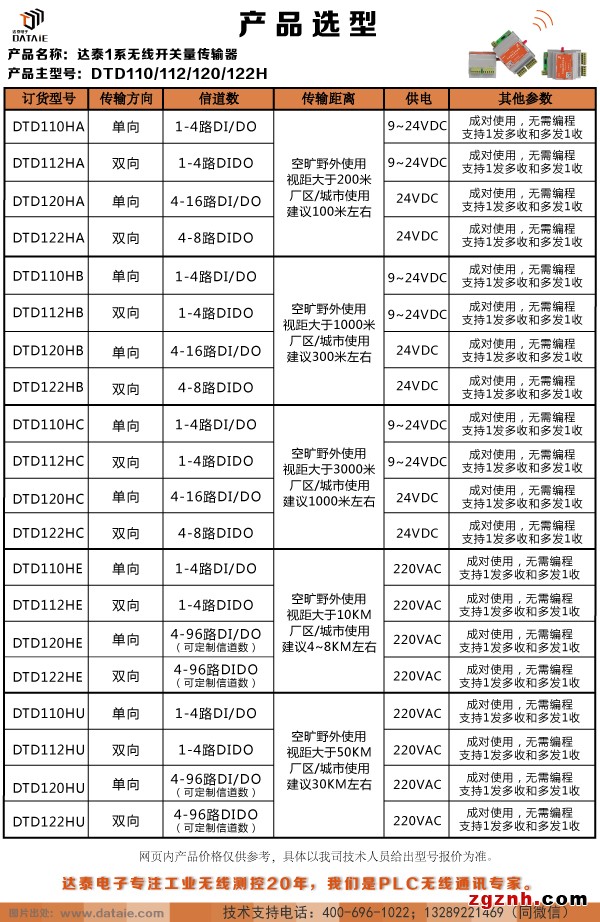

达泰1系双向开关量信号无线传输器-DTD110H

无线IO，无线开关量传输器，无线数字量采集器，无线开关量发射器，无线控制继电器,西安达泰电子,工厂无线技改

三、焦化厂炼焦区推焦车与地面除尘系统无线技改

改造背景

焦炉内开始加煤时，需要推焦车和装煤车配合完成作业，在这过程中会产生大量烟尘，造成环境污染及健康隐患，需要借助除尘站对加煤时产生的烟尘进行处理（地面除尘站主要是在焦炉装煤、推焦过程中对烟尘收集），由于除尘管道装有变频风机，一般给焦炉加煤过程中会用到除尘风机的高速运转，不加煤时，除尘风机在低速运转。由于推焦车也属于移动车辆，除尘系统是后期建立的，不方便布线。用户希望用无线的方式实现，推焦车无线控制地面除尘站风机的高低速运转。

无线解决方案

达泰无线通讯技术人员给出的方案是在2台推焦车以及地面除尘站内分别安装一块达泰开关量无线传输器-DTD110H，组成2发1收的无线自组网通讯网络，远程控制2台推焦车除尘风机的高低速运转工作。

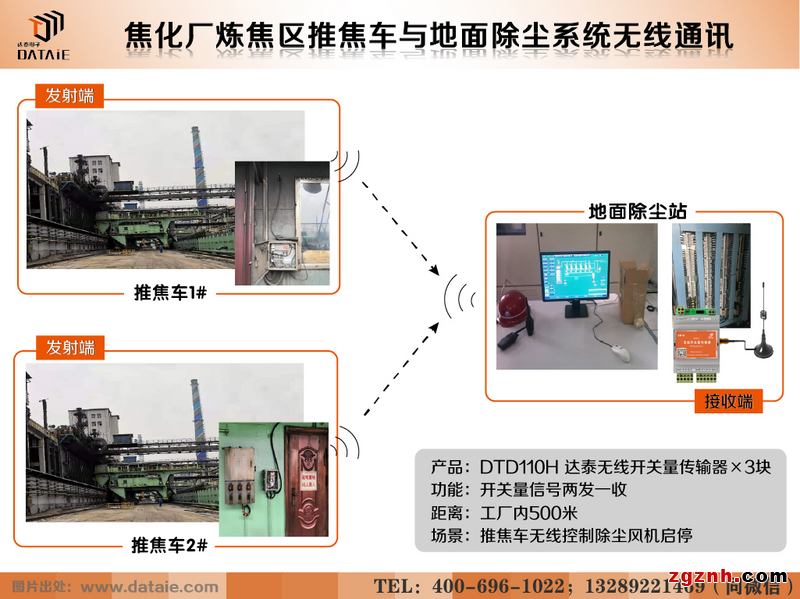

无线通讯方案示意图 ▼

无线IO，无线开关量传输器，无线数字量采集器，无线开关量发射器，无线控制继电器,西安达泰电子,工厂无线技改

四、无线方案的好处

1. 节省改造周期，无需大型施工：免除布线维护困扰，一天之内就可以轻松的完成改造并达到通讯稳定性要求。

2. 安装简单，无需编程：无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。

3. 数据传输可靠，全数字无线加密传输：通讯协议进行了再次加密处理。

4. 无运行费用，无需插卡：后期在使用过程中，不需要支付任何无线设备运营费用。

5. 售后服务：具有20年工业现场调试经验的无线通讯团队，为产品提供技术支持与售后服务。
