M106BSNx 125K串口接口新款模块


品牌: 圆志
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 北京市 通州区
有效期至: 长期有效
最后更新: 2025-03-25 15:41
浏览次数: 27

公司基本资料信息
详细说明


型号 简要区别
M106BSN-9600
UART接口,波特率9600,5V供电
M106BSN-19200
UART接口,波特率19200,5V供电
M106BSNL-9600
UART接口,波特率9600,3.3V供电
M106BSNL-19200
UART接口,波特率19200,3.3V供电



>>产品描述

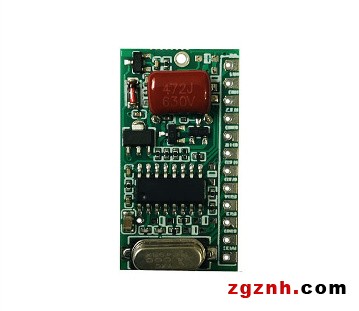

  • M106BXN新款非接触ID卡射频读卡模块采用125K射频基站,为圆志公司新一代ID卡读卡模块
  • 以UART接口输出ID卡卡号
  • 采用全新的设计方案,性能更优,稳定性,耐用性更好
  • 超小尺寸,仅32.5X17.5mm (DIP26)
  • 该读卡模块完全支持EM、TK及其125K兼容ID卡片的操作
  • 自带看门狗
  • UART接口适用于PC机或UART的单片机,波特率9600或19200可选
  • 目前广泛应用于门禁考勤,汽车电子感应锁配套,办公商场/洗浴中心储物箱的安全控制,各种防伪系统及生产过程控制

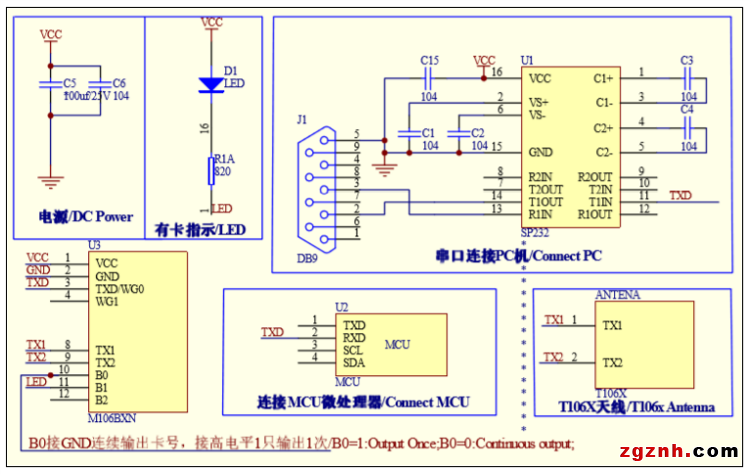

>>功能描述

>>配套天线

型号
外形尺寸
读卡距离(与卡片有关>
T106B
60X80mm
60~80mm
T106C
60X60mm
60~80mm
T106D
45X32mm
40~60mm
T106H
44X20mm
30~40mm
T106I
外径23.5mm 内径20mm
20~30mm
T106J
29X22mm
20~30mm
T106K
外径10mm内径4.5mm厚3mm
20~30mm

>>主要技术指标



  • 读写距离:20-100mm(与天线的尺寸有关,天线对应T106B/C/D/H/I/J型号)

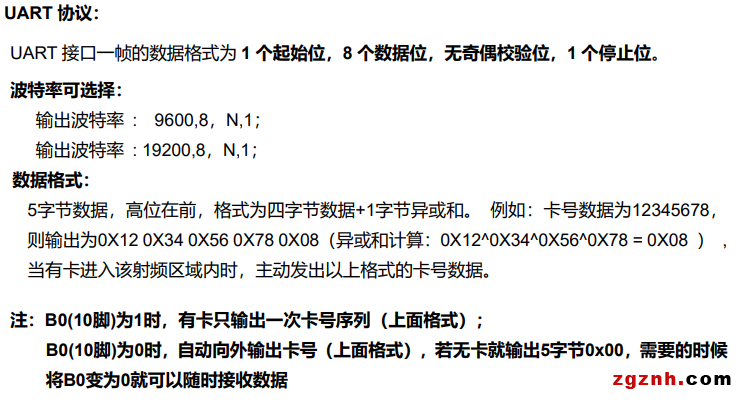

  • 通讯方式:UART接口
  • 电源:5V或3.3V
  • 读卡电流:约30mA(DC5V下测试)
  • 工作温度:-10℃~+70℃

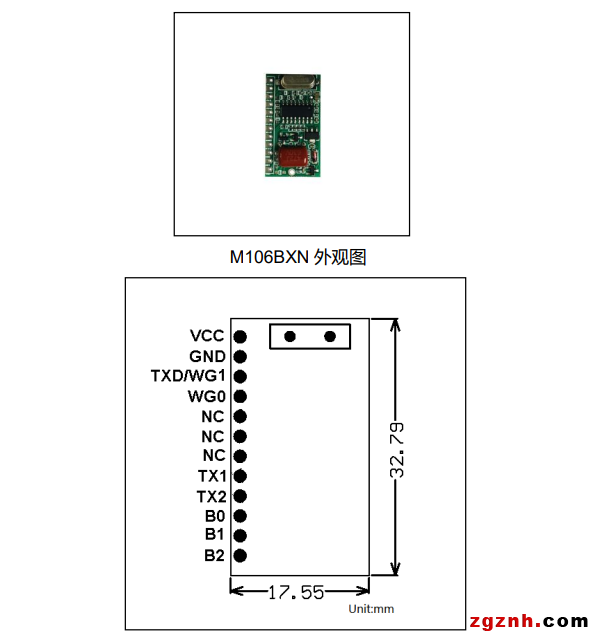

  • 外形尺寸:32.5X17.5mm (DIP26),2.54管脚间距





>>型号间主要区别

型号 主要区别 支持卡片类型
M106BSN-9600
UART接口,波特率9600,5V供电
EM4001,EM4100,TK4001,TK4100及其兼容卡
M106BSN-19200
UART接口,波特率19200,5V供电
EM4001,EM4100,TK4001,TK4100及其兼容卡
M106BSNL-9600
UART接口,波特率9600,3.3V供电
EM4001,EM4100,TK4001,TK4100及其兼容卡
M106BSNL-19200
UART接口,波特率19200,3.3V供电
EM4001,EM4100,TK4001,TK4100及其兼容卡
