DAM-DA04系列产品实现接收主机通过RS-232/RS-485接口给模块发送的命令，然后通过隔离转换成模拟信号，用以控制远程设备。DAM系列产品可应用在RS-232/RS-485总线工业自动化控制系统，可以输出4～20mA，0～5V，0～10V等标准信号输出，用来控制工业现场的执行设备。

DAM-DA04是全新一代基于嵌入式系统模拟量输出模块，可以独立输出4路模拟量信号；模块采用高性能12位DA芯片，输出精度可达±0.2%。模块配置有RS232接口，方便与PC或PLC通信；模块配置有RS485接口，可单独与PC或PLC通信，也可以与多个485模块组网使用。

DAM-DA04采用磁隔离技术，有效保障模块输出速度、可靠及安全；适用于各种工业控制现场。
产品特性：

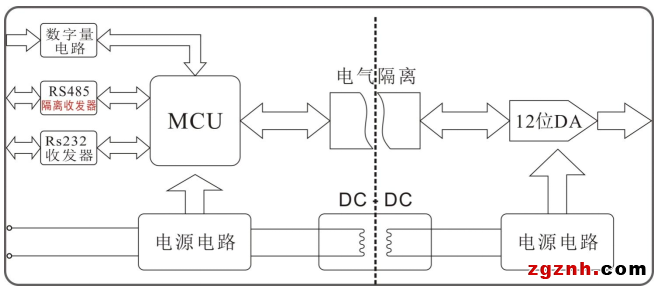

模块工作原理图：

 输入输出隔离

产品针对工业应用设计：通过DC-DC变换，实现测量电路和主控电路电源隔离；同时控制单元与通讯单元采用光电隔离技术实现电气隔离，达到电源、通讯、采集三端隔离的目的；有效保障数据采集可靠及安全。

 浪涌保护

模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。

 模拟量输出

DAM-DA04模块配置有4路模拟量输出通道，每路模拟量输出通道可配置独立量程，常规量程有：0～20mA、0～5V、0～10V，可用于控制电流或电压型控制设备。

 模拟量输出接线

 Custom-ASCII数据格式

使用Custom-ASCII命令输出模拟量数据时可以直接向模块写ASCII码数字，数字可以是整数，也可以是小数，其单位为量程单位，如：量程是0～20mA，那么输出数据的单位为mA，下面以列表举例说明：

 Modbus-RTU数据格式

当其模块工作在Modbus协议时主机可以通过06命令修改模拟量输出值，也可以通过03命令读回当前输出值，具体寄存器地址参见后面“MODBUS地址分配”。

模块Modbus模拟量输出寄存器数据与模块模拟量输出对应关系为：0x0000～0x0FFF对应输出R_min～R_max(量程最小值～量程最大值)。

DAM-DA04配置有1路RS232与1路RS485，RS232可以直接与电脑连接，RS485可以单个与PLC或其它主机连接，也可以多个模块组网后与PLC或其它主机连接。

 RS232连接

DAM系统模块RS232接口为标准RS232接口，符合相关规范，如图所示，串口的2脚连接DAM模块的TX，串口的3脚连接DAM模块的RX，串口的5脚连接DAM模块的232GND

DAM-DA04模块通信模式通常为主从模式（一问一答模式）；主机通过通信接口发送命令给模块，模块在接收到正确命令之后做出相应响应。

 通信地址

DAM-DA04模块通信地址范围为01～FF(1～255)，模块地址出厂设置为01；模块通信地址可以由用户根据现场需要通过命令修改，具体方法参见相应命令。

 通信速率

DAM-DA模块RS232/RS485支持波特率： 1200，2400，4800，9600，19200，38400，57600，115200；模块通信速率可以由用户根据现场需要通过命令修改，具体方法参见相应命令。

 通信协议

DAM模块支持Custom-ASCII协议(自定义的ASCII协议)，用户可以通过简单的ASCII命令方便的读取测量数据和配置模块参数，比如配置地址（0x01～0xFF）、波特率。

 Modbus RTU协议

模块支持工业标准Modbus RTU协议，可以工作于Modbus从站状态。可以实现与多种品牌的PLC、触摸屏、工控机及PC进行通信。

选型表：

提供C#，西门子PLC，三菱PLC，欧姆龙PLC，台达PLC，威纶通触摸屏通信实例demo。并提供模块调试助手
