供应SuperViewW非接触式白光干涉3D表面光学轮廓仪

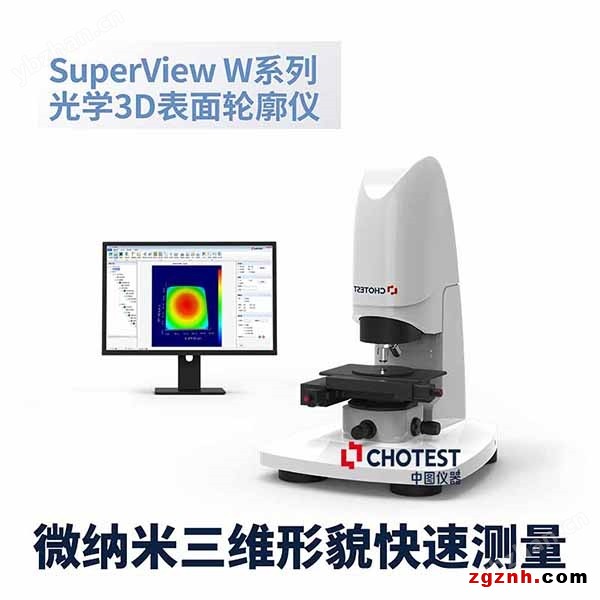

中图仪器SuperViewW非接触式白光干涉3D表面光学轮廓仪以3D非接触方式，测量分析样品表面形貌的关键参数和尺寸。

它以白光干涉技术为原理、结合精密Z向扫描模块、3D 建模算法等对器件表面进行非接触式扫描并建立表面3D图像，通过系统软件对器件表面3D图像进行数据处理与分析，并获取反映器件表面质量的2D、3D参数，从而实现器件表面形貌3D测量，具有测量精度高、操作便捷、功能齐全、测量参数涵盖面广的优点。

SuperViewW非接触式白光干涉3D表面光学轮廓仪测量单个精细器件的过程用时短，确保了高款率检测。特殊光源模式可以广泛适用于从光滑到粗糙等各种精细器件表面的测量。

产品功能

1)样件测量能力：单一扫描模式即可满足从超光滑到粗糙、镜面到全透明或黑色材质等所有类型样件表面的测量；

2)单区域自动测量：单片平面样品或批量样品切换测量点位时，可一键实现自动条纹搜索、扫描等功能；

3)多区域自动测量：可设置方形或圆形的阵列形式的多区域测量点位，一键实现自动条纹搜索、扫描等功能；

4)自动拼接测量；支持方形、圆形、环形和螺旋形式的自动拼接测量功能，配合影像导航功能，可自定义测量区域，支持数千张图像的无缝拼接测量；

5)编程测量功能：支持测量和分析同界面操作的软件模块，可预先配置数据处理和分析步骤，结合自动单测量功能，实现一键测量；

6)数据处理功能：提供位置调整、去噪、滤波、提取四大模块的数据处理功能；

7)数据分析功能：提供粗糙度分析、几何轮廓分析、结构分析、频率分析、功能分析等五大分析功能。

8)批量分析功能：可根据需求参数定制数据处理和分析模板，针对同类型参数实现一键批量分析；

9)数据报表导出：支持word、excel、pdf格式的数据报表导出功能，支持图像、数值结果的导出；

10)故障排查功能：配置诊断模块，可保存扫描过程中的干涉条纹图像；

11)便捷操作功能：设备配备操纵杆，支持操纵杆进行所有位置轴的操作及速度调节、光源亮度调节、急停等；

12)环境噪声评价：具备0.1nm分辨率的环境噪声评价功能，定量检测出仪器受到外界环境干扰的噪声振幅和频率，为设备调试和故障排查提供定量依据；

13)气浮隔振功能：采用气浮式隔振底座，可有效隔离地面传导的振动噪声，确保测量数据的高精度；

14)光源安全功能：光源设置无人值守下的自动熄灯功能，当检测到鼠标轨迹长时间未变动后会自主降低熄灭光源，防止光源高亮过热损坏，并有效延长光源使用寿命；

15)镜头安全功能：双重防撞保护，软件ZSTOP防撞保护，设置后即以当前位置为位移下限位，不再下移且伴有报警声；设备配备压力传感器，并在镜头处进行了弹簧结构设计，确保当镜头碰撞后弹性回缩，进入急停状态，大幅减小碰撞冲击力，有效保护镜头和扫描轴，消除人为操作的安全风险。

结果组成

1、三维表面结构：粗糙度，波纹度，表面结构，缺陷分析，晶粒分析等；

2、二维图像分析：距离，半径，斜坡，格子图，轮廓线等；

3、表界面测量：透明表面形貌，薄膜厚度，透明薄膜下的表面；

4、薄膜和厚膜的台阶高度测量；

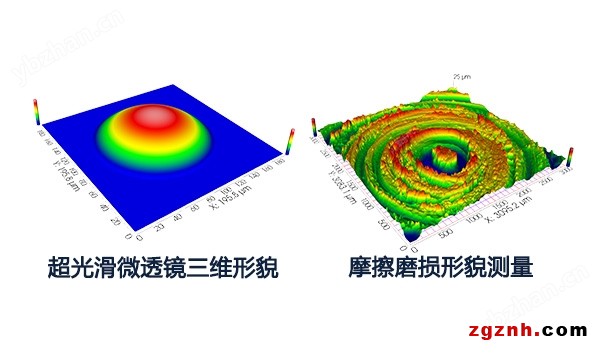

5、划痕形貌，摩擦磨损深度、宽度和体积定量测量；

6、微电子表面分析和MEMS表征。

应用领域

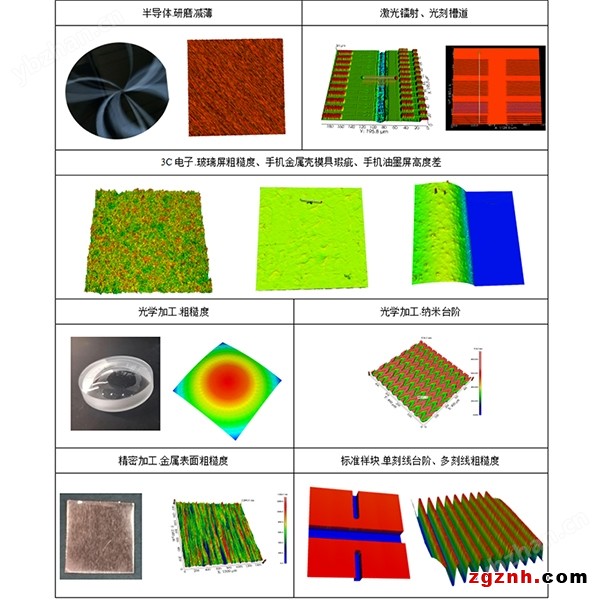

广泛应用于半导体制造及封装工艺检测、3C电子玻璃屏及其精密配件、光学加工、微纳材料及制造、汽车零部件、MEMS器件等超精密加工行业及航空航天、科研院所等领域中。可测各类从超光滑到粗糙、低反射率到高反射率的物体表面，从纳米到微米级别工件的粗糙度、平整度、微观几何轮廓、曲率等。

SuperViewW非接触式白光干涉3D表面光学轮廓仪对各种产品、部件和材料表面的粗糙度、波纹度、面形轮廓、表面缺陷、磨损情况、腐蚀情况、孔隙间隙、台阶高度、弯曲变形情况、加工情况等表面形貌特征进行测量和分析。

部分技术指标

如有疑问或需要更多详细信息，请随时联系中图仪器咨询。
