以太网/物联网模拟信号多通道数据采集模块

以太网/物联网模拟信号8通道数据采集器

产品特点

● 4-20mA等模拟量直接转为以太网和总线通讯数字量

● 支持10M以太网RJ45接口，支持Modbus TCP通讯协议

● 支持RS 485/RS 232串口扩展，支持Modbus RTU协议

● 测量精度优于0.05%，可计算机程控校准模块精度

● 8路模拟量共地输入，I /O端与系统隔离电压3000VDC

● 辅助电源宽电压供电范围：8 — 50VDC

● 外形美观，可靠性高，编程方便，DIN 35标准安装

● 用户可编程设置目标模块地址、波特率等

以太网/物联网模拟信号8通道数据采集器

典型应用

● 用局域网对工业现场进行测量、监视和远程控制

● 以太网、RS232/485总线工控智能化系统实现

● 0-10V/4-20mA采集转换成以太网RJ45接口输出

● 传感器信号AD隔离转换、组网控制及远程变送

● 物联网多路模拟量数据采集、监控及远传

● 仪器仪表测量监控数据联网获取与记录

● 电力设备、交通设施等系统运行数据组网监控

● 环保、安防、医疗等各种仪器设备实现联网功能

以太网/物联网模拟信号8通道数据采集器

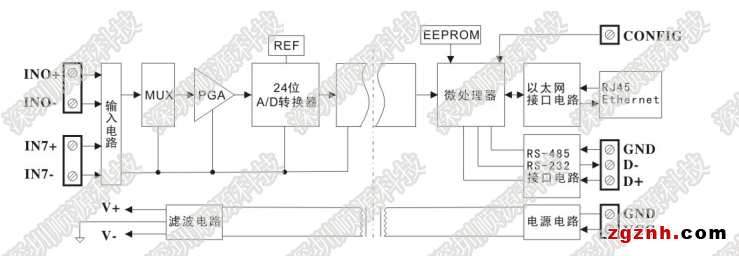

原理框图
