大型锂电池隔膜外观尺寸检测超宽幅线扫锂电池隔膜表面缺陷检测平场相机可定制

 大尺寸、安装空间小、非接触式线扫成像、可定制：自主研发，成像分辨率高，高精度:4K 8K 16K 24kDPI，扫描速度快，速度均匀，大幅面扫描：贴近式扫描，逐行扫描：不规则面能清晰成像，一种线性扫描相机，CIS传感器技术，软件自动拼图：微小段拼接，无畸变，视觉引导，尺寸测量，外观检测，图像识别，光源亮度好，失真度小，生产成本低，功耗小，体积小，重量轻，故障率低且易于维修与CCD扫描仪比起来更加抗震，对运输和使用环境的要求不是非常严格，封闭式防尘结构设计：易安装，自聚焦透镜组，调试简单：8K以上两个工作日调试完成，图像输出：并行计算。预处理FPGA：可开发定制

大型木板检测:可检测尺寸：1200mm*2400mm 木板拼缝检测、木板树节检测、材板虫洞检测 、木板尺寸检测、木板分级检测

成品木板尺寸检测、成品木板安装孔位检测、安装槽位检测、二维码读取、



1000mm以上超宽幅线扫PCB/FPC板检测、超宽幅线扫PCB/FPC尺寸 、超宽幅线扫PCB/FPC划痕检测、超宽幅线扫PCB/FPC MARK检测、超宽幅线扫PCB/FPC异物检测、超宽幅线扫PCB/FPC蚀刻检测、超宽幅线扫PCB/FPC缺陷检测、





大型锂电池隔膜外观尺寸检测、超宽幅线扫锂电池隔膜表面缺陷检测、

大型锂电池隔膜表面黑点检测、大型锂电池隔膜表面晶点检测、大型锂电池隔膜表面橘皮纹检测、大型锂电池隔膜表面鱼鳞纹检测、大型锂电池隔膜表面漏涂检测、大型锂电池隔膜表面针孔（微孔）检测、大型锂电池隔膜表面灰斑检测、

大型锂电池隔膜表面亮斑（厚度不均/表面磨损）检测、大型锂电池隔膜表面胶状物检测、大型锂电池隔膜表面气泡检测、大型锂电池隔膜表面油污/污渍检测、

大型锂电池隔膜表面低聚物粉末检测、大型锂电池隔膜表面异物（挤出机产生颗粒/飞虫/头发等）检测、大型锂电池隔膜表面划痕检测、大型锂电池隔膜表面破损检测、



1000mm超宽幅线扫玻璃尺寸检测、1000mm超宽幅线扫玻璃表面异物检测、1000mm超宽幅线扫玻璃表面划痕检测、1000mm超宽幅线扫玻璃划痕检测、1000mm超宽幅线扫玻璃表面边缘破损缺陷检测、1应用领域

嵌入ZKCP658B-1200平场相机的视觉产品可实现大幅面扫描，成像分辨率高而且扫描速度快，广泛应用于印刷制品、书画文物、大型玻璃、粮食色选、LCD面板检测、PCB检测、钢铁检测、 草行业、纺织行业、板材家具、帐篷、帆船、潜水衣、服装等领域。
中科蓝海（扬州）智能视觉科技有限公司 15252552566
2产品简介
ZKCP658B-1200平场相机是一种线性扫描相机，原理是逐行扫描步进成一幅完整的图像。相机采用CIS技术，具有幅度宽(高可达10m)、分辨率高（高可达1200DPI）、扫描和传输速度快的特点。其内部自带光源，自动校准亮度无需调光。超大幅面可多次扫描，软件自动拼图，节省人工。因其特有的宽幅面和高精度等特点，作为工业检测设备的模块可实现视觉引导、尺寸测量、外观检测、图像识别等功能。
基本原理：
ZKCP658B-1200平场相机采用CIS光电传感器，采用一列内置的LED发光二极管照明，直接接触在原稿表面读取图像数据。相比于CCD，采用CIS传感器的平场相机具有以下优势：光源亮度好、失真度小、生产成本低、功耗小、体积小、重量轻、故障率低且易于维修，与CCD扫描仪比起来更加抗震，对运输和使用环境的要求不是非常严格。
3产品优势
vl高速图像采集系统，标准Camera link Medium 模式数据通信接口，配备性能不低DALSA_Xcelera-CL_PX4_Dual 的采集卡，扫描速度可达108μs/line。
vl定制型宽幅CIS，极大降低多条CIS拼接的机械设计难度及误差，专业厂家定制的940mm 有效扫描宽度单根宽幅面CIS 图像传感器，有效降低了A4/A3 幅面CIS多条拼接引入的机械设计难度，无需软件拼接及定期拼接调校。
v高分辨率，多精度模式灰度扫描，1200DPI高光学分辨率，兼容600、300DPI精度模式。
v高工作距离成像，避免硬质扫描对象接触式扫描可能的机械磨损，相比通用扫描仪类产品1mm 工作距离CIS 模组，相机玻璃表面到工作台的距离为15±0.5mm（工作距离14.3±0.5mm）。高工作距离适用于需要非接触式成像的应用场景。
v封闭式防尘结构设计，优质合金材料机械结构，特殊的氧化工艺、封闭式结构设计，保证了机械结构的强度、宽幅面装配精度、耐磨性和抗污染能力。
4技术参数
扫描特性参数列表：
光学原理
CIS技术
扫描方式
自动线扫描
光学分辩率
200dpi 黑白
300dpi 彩色
600dpi 彩色
1200dpi 黑白
扫描厚度
0-10mm可调整
大扫描尺寸
2000x1150mm
扫描精度
±1pixel
扫描速度
108μs/line
扫描模式
256级灰度（8bit灰度）
黑白（1bit单色）
双重二维自适应模式
色域空间
sRGB
全数字图像传感器技术
单个高像素CIS
24bit真彩色图像捕捉
8bit灰度图像捕捉
光源（CIS内置）
超长寿命LED光源系统
光学镜头（CIS内置）
固态纤维光学柱状镜头，实现精度1:1无变形成像
接口
USB3.0
Camera link
以太网
电源
200-230VAC，±10%，50/60Hz
维护系统
白平衡校准及镜头校准
内置硬件处理系统
ADL＋误差扩散网板,内置二维锐化、柔化和斑点过滤,色彩特征提取
系统软件
专业任务式扫描软件：一次扫描可任意调节参数并可任意转换彩色、灰度或黑白，支持多种图像格式，批量自动扫描模式，区域扫描模式
操作系统
Windows 2000 Professional、Windows XP Home Edition / Professional、Windows Vista、Windows 7
环境条件及物理特性：
工作环境温度
5℃ ～ 50℃
工作环境湿度
10% RH ～ 90% RH
储存环境温度
-6℃～60℃
存储环境湿度
5% RH ～95% RH
外形尺寸（长*宽*高）
1030x65x83.7mm
重量
<10kg
产品应用

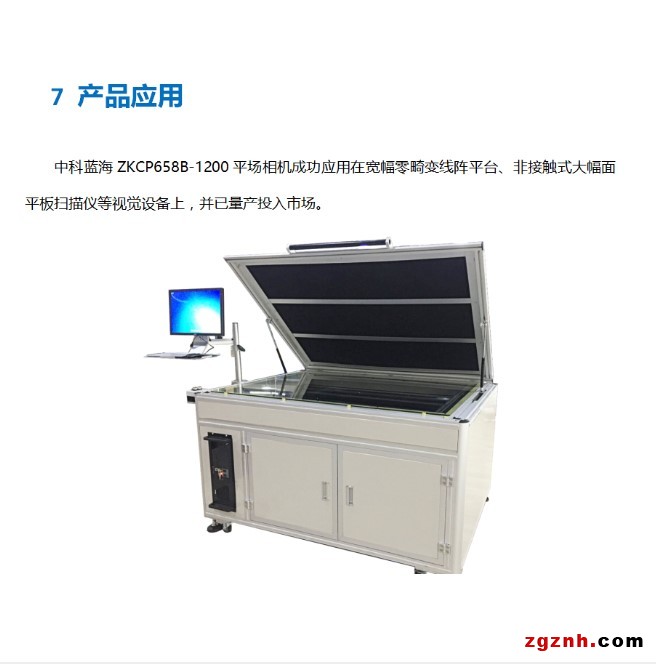

中科蓝海ZKCP658B-1200平场相机成功应用在宽幅零畸变线阵平台、非接触式大幅面平板扫描仪等视觉设备上，并已量产投入市场。
自动化读图仪是传统读图板效率的百倍以上，读图比例为1：1，可以导出国际通用工业DXF和PLT标准格式，可以对接服装大师、ET、Gerber、德卡、日升、富怡、杜卡、派克、佑手、意达、Lectra、PGM、智尊宝纺等CAD/CAM软件及数控切割机和数控加工设备。
