条形光源奥特普OPT同款视觉光源 特点∶ 条形光源是较大方形结构被测物的光源;颜色可根据需求搭配

 1、环形光源奥特普OPT同款视觉光源

特点∶ 环形光源提供不同角度照射，能突出物体的三维信息，有效解决对角照射阴影问题。高密度LED阵列，高亮度;多种紧凑设计，节省安装空间; 可选配漫射板导光，光线均匀扩散。

应用∶ PCB基板检测;IC元件检测;显微镜照明;液晶校正;塑胶容器检测;集成电路印字检测; 通用外观检测。

2、条形光源奥特普OPT同款视觉光源

特点∶ 条形光源是较大方形结构被测物的光源;颜色可根据需求搭配，自由组合; 照射角度与安装随意可调。

应用∶金属、玻璃等表面检查; 表面裂缝检; LCD面板检测; 线阵相机照明;图像扫描。



3、 高均匀条形光源奥特普OPT同款视觉光源

特点∶ 高密度贴片LED，高亮度，高散射漫射板，均匀性好; 良好的散热设计确保产品稳定性和寿命;安装简单、角度随意可调;尺寸设计灵活;颜色多样可选，可定制多色混合、多类型排布非标产品。

应用∶ 电子元件识别与检测; 服装纺织;印刷品质量检测;家用电器外壳检测;圆柱体表面缺陷检测;食品包装检测;灯箱照明;替代荧光灯。

4、 条形组合光源奥特普OPT同款视觉光源

特点∶四边配置条形光，每边照明独立可控; 可根据被测物要求调整所需照明角度，适用性厂。

应用∶ PCB基板检测，IC元件检测;显微镜明，包装条码照明;二次元影像测量。



5、同轴光源奥特普OPT同款视觉光源

特点∶ 高密度排列LED，亮度大幅提高;独特的散热结构，延长寿命，提高稳定性;高级镀膜分光镜，减少光损失; 成像清晰，亮度均匀。

应用∶ 此系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测;芯片和硅晶片的破损检测，Mark点定位;包装条码识别。

6、底部背光源奥特普OPT同款视觉光源

特点∶ 用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台;红白两用背光源、红蓝多用背

光源，能调配出不同的颜色，满足不同被测'色要求。

应用∶机械零件尺寸的测量;电子元件、IC录脚、端子连接器检测; 胶片污点检测;透明物体划痕检测等。



7、 侧部背光源奥特普OPT同款视觉光源

特点∶ 多次散射发光，局部和整体均匀性都很好;尺寸定制灵活，可以做到较大面积;超薄设计，最薄产品可做到6mm。

应用∶大面积电路板电子器件检测与识别;透视尺寸测量;LCD坏点检测。

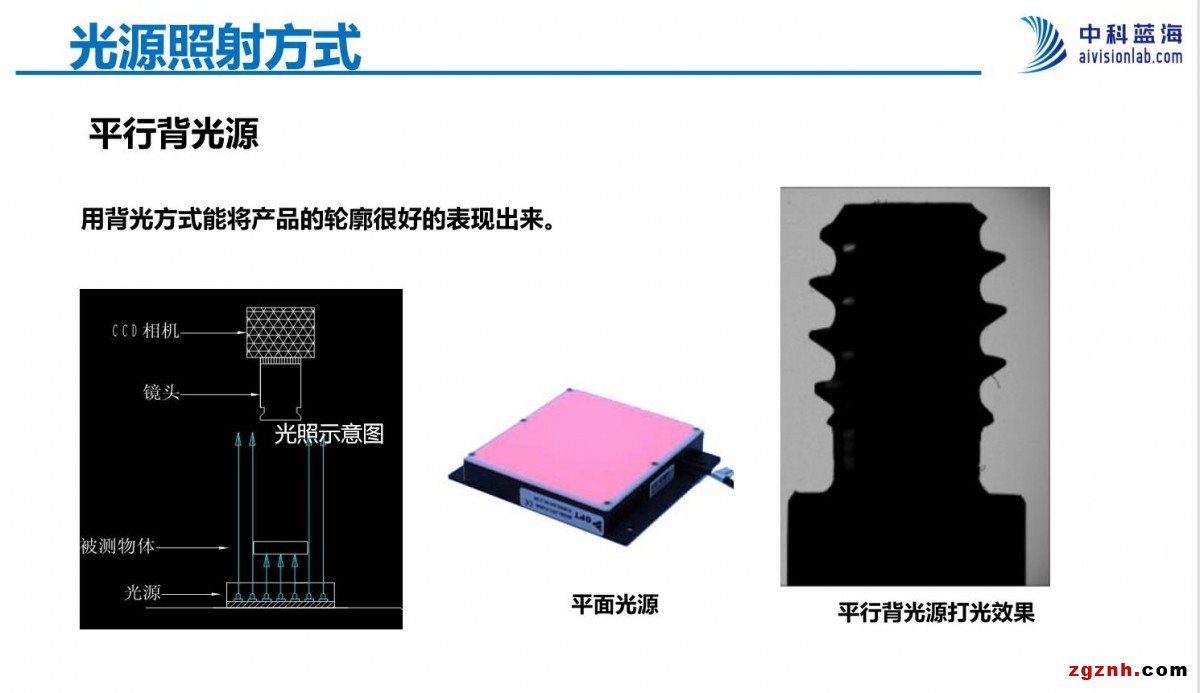

8、平行背光源奥特普OPT同款视觉光源

特点∶采用光路设计，出射光接近理想平行光，整体结构紧凑。

应用∶ 可以作为背光源用于高精度尺寸测量，也可配合同轴光学系统，用于检测光滑平整表面的细小划伤、碰伤等缺陷。



9、 线形光源奥特普OPT同款视觉光源

特点∶超高亮度;采用柱面透镜聚光;适用工各种流水连续检测场合。

应用∶线阵相机照明专用;AOI检测;镀膜、玻璃表面破损、内部杂质检则。



10、线形同轴光源奥特普OPT同款视觉光源

特点∶ 大功率LED，高亮度，保证高度检测的需要; 独特分光镜结构，减少光损失;适用于各种流水线连续检测场合。

应用∶线阵相机照明专用;薄膜、玻璃表面破损、内部杂质检测; 高速印刷质量检测。

11、点光源奥特普OPT同款视觉光源

特点∶ 大功率LED，体积小，发光强度高; 光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等; 高效散热装置。 大大提高光源的使用寿命。

应用∶配合远心镜头使用; 用于芯片检测， Mark点定位;晶片及液晶玻璃底基校正。



12、 平面无影光源奥特普OPT同款视觉光源

特点∶ 散射发光，均匀性良好;同时具备无影光和同轴光效果; 轻巧、紧凑、便于安装、节省空间。

应用∶ 食品、烟草、日化用品包装检测;电器外壳、零件检测与测量;高反光、不平整表面字符、图形检测、测量与识别等。



工业光源检测需求：

1、半导体行业∶ 外观缺陷、尺寸大小、数量、平整度、间隔、定位、校准、焊点质量、弯曲度等等的检测和测量。

2、SMT行业∶ 虚焊，短路，多锡，少锡，元件偏移，元件极性，元件侧立，元件翻转， OCR，OCV，条码识别。

3、电子行业∶ 检测污点，划痕、浅坑、浅瘤、边缘缺陷、图案缺陷等; 测量内圈直径、外圈直径、偏心度、高度、厚度等。

4、烟草行业∶ 在印刷生产线上对于烟盒的印刷质量进行检测， 主要缺陷类型为∶ 刀丝、针孔、毛发、飞墨、漏印、飞虫、套印误差等，检测水松纸印刷过程中花纹、文学及烫金图案的印刷质量。

5、医药/医疗行业∶∶ 对液体制剂的灌装液位、瓶体内杂质及封盖质量;尺寸不合格的胶囊;对泡罩药品的缺粒; 对医药产品的外包装打码效果; 对外包装纸箱的满箱及数量检测。

6、汽车行业∶齿轮号的符号识别，里程表上的数字检测，刹车片的印体识别、各零件的尺寸测量等等。

7、印刷行业∶ 材质的缺陷检测 （如孔洞、异物等）;印刷缺陷检测（如飞墨、刀丝、蹭版、套印不准等）;颜色缺陷检测（如浅印、偏色、露白等）。

8、食品饮料行业：玻璃瓶的质量检测，瓶子的计数，液位检测，异物检测，标签检测。



1：光源类型：荧光灯  光纤卤素灯  LED光源

2：LED优势：可定制各种形状，颜色，调节亮度，寿命长3W小时

3：光源颜色考虑：三基色：红 绿 蓝   三原色：青 黄 品红    红外光  紫外光

4：光源种类：

环形光源 ：照射面积大，扩散均匀，亮度高

    条形光源 ：尺寸设计灵活，照射角度随意调整，颜色自由组合

同轴光源 ：发光均匀，成像清晰，高效散热，延长寿命，

面光源   ：具有更好的均匀性，光线柔和自然，亮度高

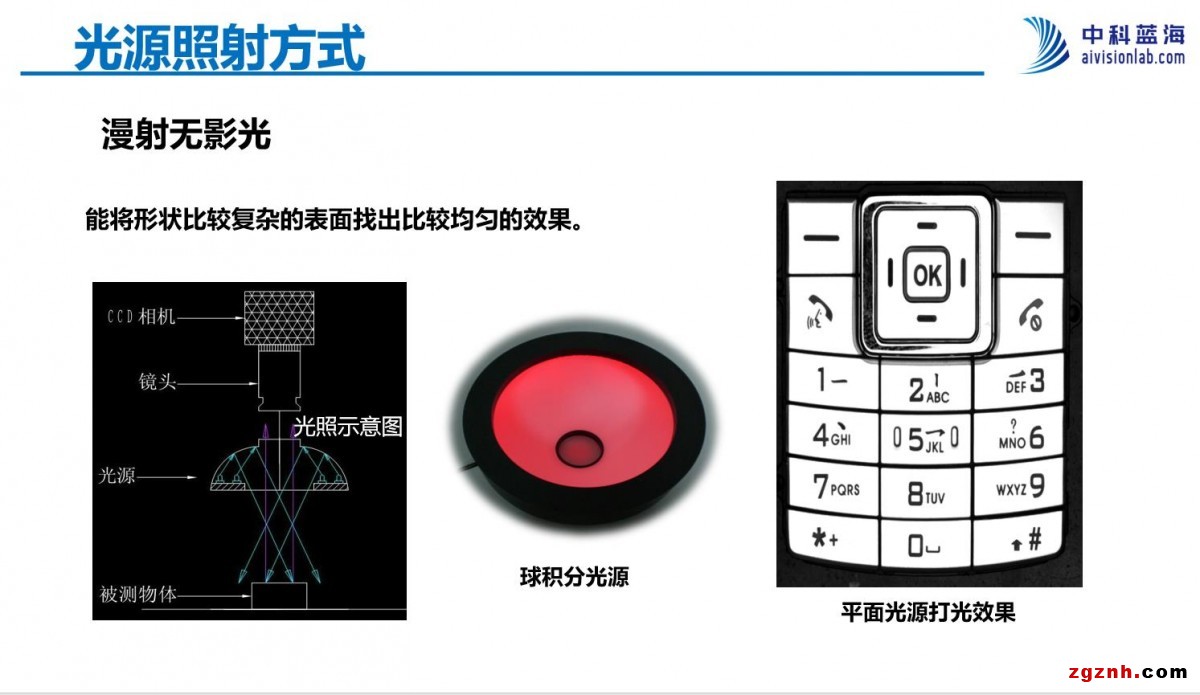

圆顶光源 ：球面反射发光，漫反射无影光源，适用于表面起伏，反光物体

AOI光源  ：颜色带清晰，层次分明，相互无干扰，利于图像处理，SMT ，PCB

+（数字，模拟，频闪，恒流）控制器

5：光源照射:镜面反射，漫反射，折射，投射，散射。  直射光 漫射光 偏振光  平行光

6：光源选择：背光  亮场  暗场  结构光法

7：含有物质复合RoHS标准

8：波长

9：可定制：种类多、全，交期短，高密度LED列阵

部分光源种类：

条形光源 高亮度条形光源

环形光源 环形无影光源

面光源 平行面光源

圆顶光源

同轴平行光源 平行面光源

行业应用：

LCD字符 叫胶片破损检测 液晶元件检测 大面积物体表面划痕

IC等半导体产品 PCB基板检测 产品外包装检测 标签检测等


外观轮廓测量 工件尺寸测量 透明物体表面划痕 胶片污点


具有更好的均匀性 光线柔和自然 亮度高

凹凸不平整 反光表面检测 金属玻璃反光较强的物体 易拉罐底部喷码

球面漫反射发光 漫反射无影光源 表面起伏 发光物体

反光平面上的外观缺陷 手机玻璃表面划伤 产品轮廓毛刺等

亮度高 均匀度好 平行度高
