智慧水务之农村污水站点监控

 村镇污水远程运维管理系统是基于工业智能网关与分布式数据云平台的物联网云数据的技术，实现对分散的村镇污水站点进行统一的平台化监控、管理及分析。



方案需求

1. 农村污水比较分散，需要集中监控，减少运维成本

2. 对管辖的村镇污水站点的实时监控，包括所有设备运行状态、水质在线状态、以及视频摄像头影像等

3. 运行数据分析及能效管理功能：通过各站点采集的大数据可以将设备能耗及工艺使用等环节的关系整合起来，分析出一套最优化的能源及工艺方案

4. 对现场设备运行、停止、故障，人员的操作及参数修改等人工或非人为操作信息进行全面的记录及归类。

5. 远程诊断功能及远程维护，可以现场设备的诊断分析，PLC远程上下载程序等

解决方案

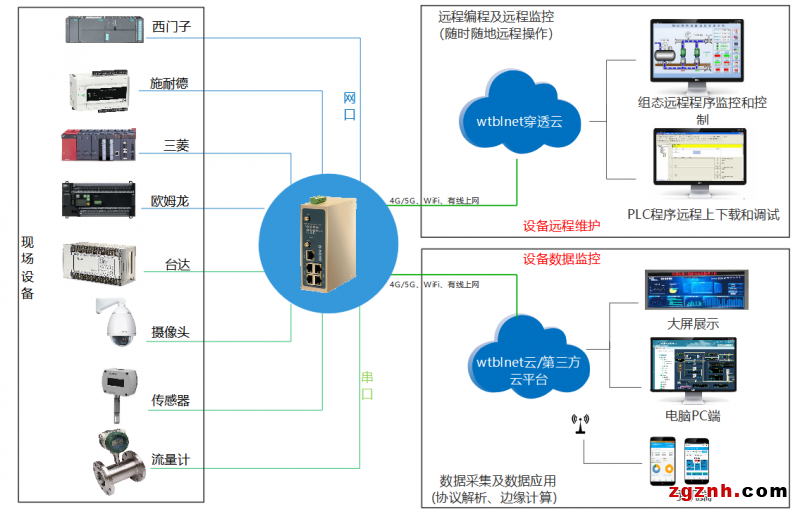

村镇污水远程运维系统基于MQTT上行协议，整体构架包含有三个层面：设备层、网络层和应用层。

设备层：主要包括各污水处理站的流量计、在线仪器仪表、PLC、视频系统等，是物联网技术构架的基础，设备感知层的建设根据污水处理站、标杆监测站点分别配备不同的硬件感知设备，实现各污水处理站运行状态数据、视频、图片的实时上传，形成完善的感知层体系。

网络层：农村污水大多分布比较偏远，以4G网络为主，通过工业智能网关实现对污水处理站点的关键运行指标数据、站点运行参数的采集，实时传输到村镇污水远程运维管理云平台，并对数据进行存储、维护、管理、分析，且提供给外部应用系统使用。

应用层：包括运营管控系统PC端、手机微信小程序、站点监控云平台和环保监控云平台。可实现污水站点分布查询、运行工艺画面展示、实时运行数据的图表展示等，方便管理人员进行日常运行情况的总结与分析。同时通过物通博联的设备快线维护软件，进行PLC远程上下载，远程调试。
