FH-8003沉降在线监测系统

    地基沉降是指地基土层在附加应力作用下压密而引起的地基表面下沉。幅度过大的沉降，特别是不均匀沉降，会使地基之上的建筑物发生倾斜、开裂、甚至倾覆，造成生命财产损失。

    武汉风河智能科技自主研发的FH-8003型沉降在线监测系统，融合了的MEMS传感器技术和无线通信技术，具有大量程，精度高、安装简单、体积小、安装方便等优点。可对建筑、铁塔、地铁、桥梁、隧道、铁路、水利、大坝以及采空区沉降实现自动化实时监测。本系统已广泛应用于电力铁塔、通信铁塔、桥梁等设施的健康监测。

工作原理

    在使用中，若干沉降传感器分别部署在被测对象和基准点上，并通过通液管串联联接至液位容器，沉降传感器内置高精度硅晶芯体传感器，可实时测量压力变化，并通过无线传输方式发送至监测中心，通过监控程序的分析计算比较，得到地基的相对沉降高度。

系统组成

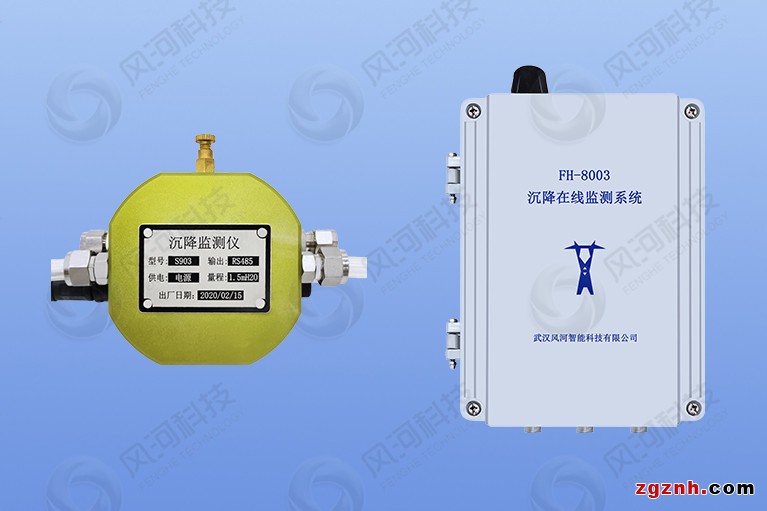

        FH-8003系统硬件部分由监控服务器、数据采集管理主机和和沉降传感器等组成。沉降传感器具体数量可根据用户的实际需求和使用现场环境自由裁减。监控服务器可采用我公司具有独立IP地址的云服务器，也可由用户自行配备的普通计算机。 监控服务器运行监控软件，可通过无线方式接收沉降监测装置的数据。监控服务器配置数据库，可存储沉降装置运行过程中产生的各类数据，供统计、分析、预警使用。

产品特性

沉降传感器数控机床加工铝镁合金外壳，结构坚固，体积精巧；

内置嵌入式航空高精度硅压传感芯片和24位采集芯片，测量精度高；

采用LORA无线通讯技术，通信频率433MHZ，抗干扰能力强，通信距离远;

采用武汉风河自主研发的FH-BLOODING组网协议，简单高效；

内置锂电池，采用了高效率能量管理策略，可长期工作；

可随时查看当前的液体的位置及有无液态气泡；

操作简单快捷人性化设计，接线口采用航空插头；

具有非常高的防水特性整体防护等级IP67；

连通管接口采用标准的连接件连接，抗压等级达到2Mpa；

传感器采用防水防震设计，可在特种条件下使用；

使用寿命高达5年以上，并且可以重复使用，一致性高；

技术指标

测量范围：0.2-2000mm；

测量精度：±0.2mm；

分辨率：0.001mm；

通信方式：无线（Lora）；

通信频率：433M；

发射功率：100dbm；

通信距离：RS485/232；

组网协议：FH-BLOOD；

供电方式：锂电池供电，可连续工作1年；

可靠性MTBF：5000h，WDT看门狗设计，保证系统稳定，内置15KVESD保护；

工作环境温度：-35～+85℃；

MTBF：＞5000h；

防护等级：IP67；
