供应 MOXA C32047T 多串口盒 串口卡

简介

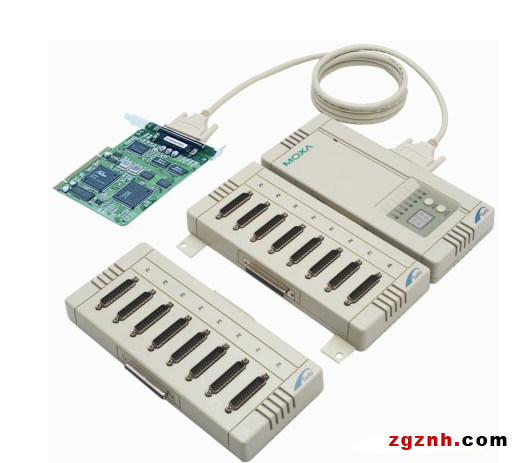

MOXA C320Turbo系列智能型多串口卡是多用户控制的理想选择，其设计非常灵活，用户可依据自己的需要，弹性使用8个串口甚至扩充到128个串口。此外， 用户可以根据不同需要选择控制卡 (PCI 或ISA)，连接盒 (桌上型或机架型)，接头形式 (RJ45 或DB25) 和COM 口界面 (RS-232或RS-422)，这些选择都有可能集中在一个系统中。另外，配合高速的I/O电缆线来连接卡片和连接盒，即使连接盒移至100 米远处，仍能正常地工作。这样不但免于远程布线的麻烦，还为您节省了许多布线费用 (只需一条电缆线即可)。



效益



充分满足系统未来扩充需要，保障投资

大容量的内建缓存，保障高性能的能传输以及可靠性

多样化的总线选择、接头形式、串口界面和连接模式，布线高度弹性化



应用



工业自动化

远程数据撷取

网络控制管理

电信通讯

Internet/Intranet通信服务器

RAS (远程访问服务)







     特点



    每卡提供8至32 个串口 (每系统多 4 片卡, 128 个串口)

    双 RISC处理器架构，大幅提升I/O数据传输的效能

    可由外接盒显示面板上监看每一个串口的工作状态

    弹性应用的连接方式，19''机架式或桌上型可选

    100m之外仍能有效地控制RS-232设备，不需要加装中继线

    与Windows COM和UNIX TTY兼容

    支持众多常见的操作系统



     规格



控制卡

大串口数

每片卡32个 (每个系统多 4 片卡, 128个串口)

总线界面

32-bit, Universal PCI

处理器

TMS320BC52 RISC 微处理器

内存

512 KB

IRQ

由BIOS指定

电源环境

0.44A (+5V)

工作温度

0 - 55°C

工作湿度

5 - 95% RH

储存温度

-20 - 85°C

认证

FCC, CE, BSMI



支持操作系统

C320Turbo/PCI

Windows 2000/XP, Windows NT, Windows 95/98/ME,

DOS, AT&T UNIX SVR4.2, MITUX SVR4.2, Unix Ware SVR4.2, Unix Ware7 SVR5, SCO Open Server, SCO UNIX, SCO XENIX, Linux 2.0.x (Intel x86), Linux 2.0.x (Alpha), Linux 2.2.x (Intel x86), Linux 2.2.x (Alpha), QNX



基本模块 (机架型)

串口界面

C32080T: 8口, RS-232, RJ45 (10-pin)

C32081T: 16口, RS-232, RJ45 (10-pin)

速率

50bps~460.8Kbps

信号

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

处理器

TMS320BC52 RISC处理器

I/O 控制器

16C550C或兼容的芯片, 每个具有16字节Tx/Rx FIFO

显示装置

COM口具备LED显示，可诊断串口使用状态



扩展模块 (机架型)

串口界面

C32082T: 8口, RS-232, RJ45 (10-pin)

C32083T: 16口, RS-232, RJ45 (10-pin)

速率

50 bps - 460.8 Kbps

信号

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

I/O 控制器

16C550C或兼容的UART，每个具有32byte Tx/Rx FIFO



CPU 模块 (桌上型)

处理器

TMS320BC52 RISC 处理器

显示装置

COM口具备LED显示，可诊断串口使用状态



UART模块 (桌上型)

串口界面

C32045T: 8口, RS-232, 孔式DB25

C32047T: 8口, RS-232, 针式DB25

C32061T: RS-422, 孔式DB25

C32065T: RS-422, 孔式DB25, 带2KV光电隔离保护

C32071T: RS-232, 孔式DB25, 带25KV ESD突波保护

信号

RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

RS-422: TxD+/-, RxD+/-, RTS+/-, CTS+/-, GND

浪涌保护(可选)

C32071T: 25KV ESD, 2KV EFT

光电隔离(可选)

C32065T: 2KV



     订购信息



控制卡

C32010T/PCI



8到32口智能型RS-232 Universal PCI多串口卡

包含 MOXA PComm Lite 的串口通信开发软件工具抱和各种驱动程序光盘

用户手册













连接线





C32020T

DB25连DB25连接线 (2 m)

C32050T

长距离用电缆线组，适用于连接盒与主机距离超过2米时使用，包括一个自适应90~ 240V AC的电源接头，以及一条具有10个数据信号的连接线。













机架型连接模块





  基本模块

 必选一款

C32080T

8口RS-232串口模块, RJ45 接头, 附机架固件

C32081T

16口RS-232串口模块, RJ45 接头, 附机架固件

  扩展模块(选配)

    包括基本和扩展模块，一片卡多可接32个串口，一个系统多4片卡128个串口

C32082T

8口RS-232 串口模块, RJ45 接头, DB37 电缆线和附机架固件

C32083T

16口RS-232 串口模块, RJ45 接头, DB37电缆线和附机架固件













桌上型连接模块





  CPU 模块

   必选一款

C32030T

CPU模块

  UART 模块

    少选一种，一片卡多可接32个串口，一个系统多4片卡128个串口

C32045T

8个RS-232串口， DB25孔盒扩充模块

C32047T

8个RS-232串口， DB25孔盒扩充模块

C32061T

8个RS-232串口， DB25孔盒扩充模块

C32065T

8个RS-422串口， DB25孔盒扩充模块，带光电隔离(2KV)

C32071T

8个RS-232串口， DB25孔盒扩充模块，带浪涌保护(25KV ESD)





选购配件

CN20030

150 cm RJ45 转孔式 DB25 RS-232 (DCE) 电缆线

CN20040

150 cm RJ45 转针式 DB25 RS-232 (DTE) 电缆线

CN20060

150 cm RJ45 转针式 DB9 RS-232 (DTE) 电缆线

CN20070

150 cm RJ45 转孔式 DB9 RS-232 (DCE) 电缆线
