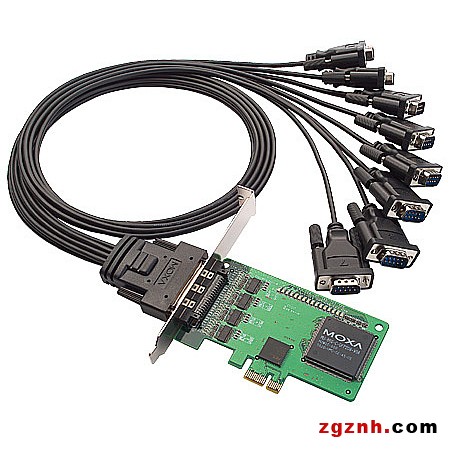

CP-168EL MOXA 8串口RS-232 PCI-Express 25针 多串口卡

简介



CP-168EL是一款聪明型PCI Express多串口卡，针对POS和ATM应用而设计，可以用于工业自动化制造系统和系统集成。CP-168EL可以兼容任何主流操作系统，它的8个RS-232串口均可支持高达921.6 Kbps的通信速率，并提供全调制解调器控制信号，确保与外围串口设备的兼容性。此外，由于该卡片使用的是PCI Express x1插槽，从而适用于任何类型的PCI Express插槽。

特点PCI Express x1

串口通信速率可达921.6 Kbps

芯片内建128字节的FIFO以及芯片内建H/W，S/W流控功能

适用于多种RS-232/422/485接口的电缆/连接盒

针对Mini型计算机的低挡板设计

驱动支持Windows 2003/XP/2000，Linux，Unix

板载15 KV ESD保护



硬件

连接器：SCSI VHDCI68

通信控制器：MU860 (兼容16C550C)



接口

总线接口：PCI Express x1

端口数量：8 (仅需1个IRQ)

大板卡数量：4



信号

RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND



性能

波特率：50 bps ~ 921.6 Kbps



配置

数据位：5，6，7，8

停止位：1，1.5，2

I/O地址/IRQ：BIOS分配

校验位：None，Even，Odd，Space，Mark

流量控制：RTS/CTS，XON/XOFF



电源和工作环境

电源要求：630 mA (3.3V)

工作温度：0 ~ 55 °C (32 ~ 131 °F)

工作湿度：5 ~ 95% RH

存储温度：-20 ~ 85 °C(-4 ~ 187 °F)



串口保护

内建15 KV ESD保护
