MD-2煤钻屑瓦斯解吸仪应用领域
在井下石门揭煤和采掘工作面打钻,测定煤钻屑瓦斯解吸指标Δh2、K1值,以确定工作面煤与瓦斯突出危险性。
MD-2煤钻屑瓦斯解吸仪原理构造

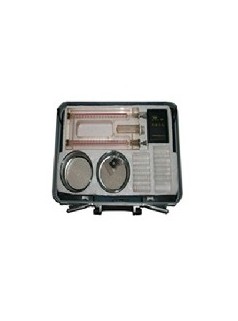

该煤钻屑瓦斯解吸仪的原理为:在井下不对煤样进行人为脱气和充气的条件下,利用煤钻屑中残存瓦斯压力(瓦斯含量),向一密闭的空间释放(解吸)瓦斯,用该空间体积和压力(以水柱计压差表示)变化来表征煤样解吸出的瓦斯量。 MD-2型煤钻屑瓦斯解吸仪主体为一整块有机玻璃加工而成。仪器构造如图1所示,由水柱计1、解吸室2、煤样瓶3和三通旋塞4、两通旋塞5等组成。仪器外形尺寸为270×120×34mm,重量约为0.8kg。
煤钻屑瓦斯解吸仪技术参数
煤样粒度:1~3mm
煤样重量:10g
测定指标:Δh2、K1
水柱计测定大压差:200mm水柱
仪器系统误差:≤±1.46%
仪器精密度:±1mm水柱
钻屑解吸指标确定
1、钻屑解吸指标Δh2
钻屑解吸指标为测定开始后第2min末解吸仪水柱计压差读数。该指标无需计算,直接从解吸仪水柱上读取
2、解吸指标K1值
解吸指标K1值为煤样自煤体脱落暴露后,第1min内每克煤样的累积瓦斯解吸量。按下式计算: …………………………………(1)
式中:Q——煤样解吸测定开始后,t min时解吸仪实测每克煤样的累积瓦斯解吸量,ml/g
对MD-2型解吸仪Q由下式计算:
Q=0.0821△h/10 ……………………………(2)
0.0821——解吸仪结构常数,ml/mm水柱
10 ——煤样重量,g
t ——解吸测定时间,min
W1 ——解吸测定开始前,煤样在暴露时间内损失瓦斯量,ml/g
3 ——煤样暴露时间,min
测定后首先按公式(2)将水柱计读数换算为解吸量Q,然后根据10min解吸测定的10组数据,用作图法或小二乘法求出K1和W1
煤钻屑瓦斯解吸仪指标临界值确定
钻屑解吸指标Δh2、K1的突出危险性临界值应根据各矿煤层的实测资料确定。无实测资料时,可参考下表所列数据。
煤钻屑瓦斯解吸仪测定注意事项
1、该煤钻屑瓦斯解吸仪配备有8只煤样瓶,煤样瓶上刻线位置所标志的煤重量为10g。为计算Δh值,可在每一个煤样解吸测定后,用胶塞或纸团将煤样瓶口塞紧,带到地面称量煤样重量(煤样处于自然干燥状态,然后按下式对测定值进行修正。
10
△h=—— △h′
G
式中: △h′——井下解吸仪实测水柱计压差读数,mm水柱
△h ——修正后解吸仪水柱计压差读数,mm水柱
G ——称量煤样重量,g
2、煤样暴露时间为煤钻屑自煤体脱落时起,到开始进行解吸测定的时间
可由下式计算:
式中:t0——煤样暴露时间,min
t1——煤钻屑自煤体脱落起到排至钻孔孔口所需的时间,min
可由下式预计:
L——取样时钻孔深度,m
t2——从孔口取煤钻屑到开始进行解吸测定的时间,min
