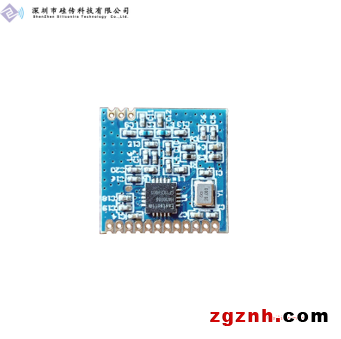

HW3000海尔无线模块 433m模块 无线接收/发射透传低成本模块

一、温控器功能描述

1.用户可以对温度进行设定，温控器出厂设定温度默认值为25℃、设定温度范围默认为 5~35℃，温控器测温元件大测温允许偏差不大于0.5℃。

2.能对温度进行周期性的采集，实测温度显示刷新周期为1分钟，并与设定的温度值进行判断，确定开关阀的状态。

3.温控器具有通信功能，采用无线433MHz通信模块，将开关阀命令发送到通断控制器，并接收来自通断控制器下发的信息。

4.温控器显示当前时间、设定温度、实测温度、阀门通断状态、阀门累计开启时间，电量不足提醒功能。

5.温控器采用2节5号电池供电，正常使用不关机情况下电池工作寿命长达4个月。在平时大部分情况下，温控器处于低功耗状态。

二、温控器方案特点

1.硅传无线温控器方案包括温度控制器（发射端）和通断控制器（接收端），无线采用东软载波HW3000远距离433MHz通讯模块，大发射功率20dBm，接收灵敏度-114dBm，空旷通讯距离超过1公里。发射端关机电流<1uA，工作电流<0.5mA。

2.发射端单片机采用东软载波HR8P506单芯片解决方案，不需要外加LCD驱动芯片和RTC时钟芯片。HR8P506采用LQFP48封装，M0内核，高工作频率48M，内置36K Flash，8K RAM，LCD驱动大支持8*28，内置RTC，工作电压为宽电压2.2~5.5V。

3.接收端单片机采用东软载波HR7P169B芯片，HR7P169B采用SOP20封装，内置8K Flash，1K RAM，工作电压2.2~5.5V。

三、温控器原理图

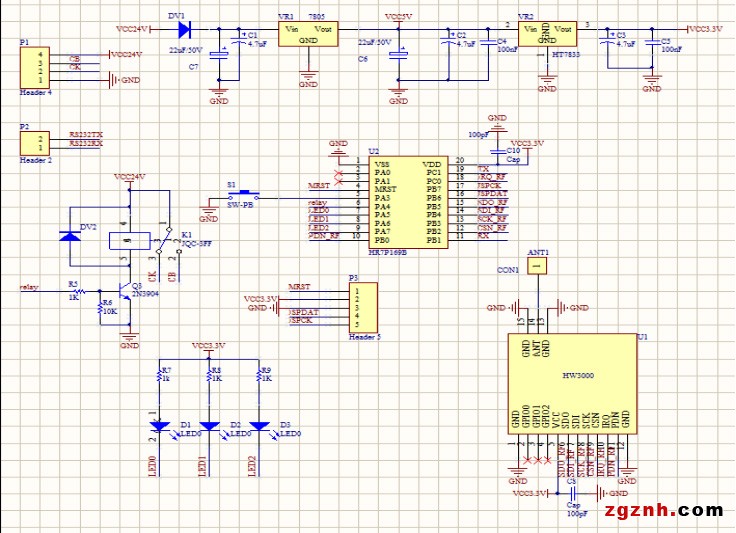

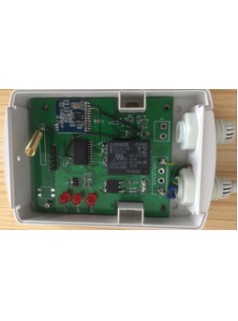

四、接收端原理图

五、温控器方案成本和优势

1.无线433M模块HW3000模块，通讯距离超过1公里

2.温控器单片机HR8P506，内部集成LCD驱动和RTC

3.通断控制器单片机HR7P169B
