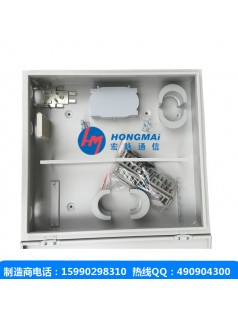

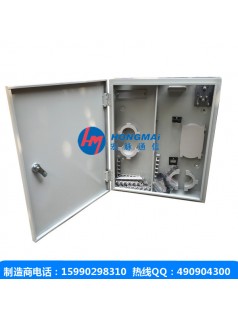

挂墙式96芯光缆配线箱

挂墙式96芯光缆配线箱挂墙式96芯光缆配线箱挂墙式96芯光缆配线箱挂墙式96芯光缆配线箱挂墙式96芯光缆配线箱

镀锌板96芯光缆分纤箱铁皮96芯光纤分纤箱宏脉通信

GPXX-A系列光纤配线箱使用说明书

一、产品简介

光纤配线箱，用于光通信机械分系统与线路分系统之界面，可供光缆、光纤引线、光纤跳接线三项接续使用，便利光纤线路测试与改接。

特点：

1. 采用19”英寸国际标准安装界面，耳板前后可调节，适用于多种机架（柜）的安装；

2. 箱体采用全铝合金材料，表面涂装静电喷塑，结构轻巧,外形美观；

3. 适配器安装主板旋转式设计，可旋转至箱体外，操作维护非常方便；

4. 前后侧配有专门设计的嵌入式导纤卡,光纤直接嵌入，不需穿插；导纤卡的弧面设计，确保操作安全；

5. 卡装式适配器端板，可灵活调换，使用配置方便；备有FC、SC、ST和LC适配器端板，可根据不同需要选配；

6. 熔接部分为后置式可脱卸模块，便于在地面施工和维护；

7. 公司专利产品－光纤热缩保护套管卡座由专用塑料件组成，充分保护熔成的裸光纤。

8. 图一 GPXX-A光纤配线箱外观

二、产品构造

本产品主要由箱体、适配器转板和熔接模块组成，如图二所示。

图二 GPXX-A光纤配线箱的构造

三、安装

GPXX-A系列光纤配线箱可安装于19英寸标准机柜，也可以使用在19英寸光纤配线架上。

四、施工步骤

1）将光缆引入至光缆配线箱后侧的光缆固定板位置。如图三所示。2）将光缆端部剪去约1m长。然后取适当长度（约1500mm），剥除外层护套，将接地线刺片端插入光缆开剥处（用片略划开护套），并用胶片缠紧，保证与光缆铠装钢带接触可靠。从光缆开剥处取金属加强芯约85mm长度后剪去其余部分，并将金属加强芯固定在钢丝固定座上，并将光缆以喉箍收紧使其稳固。开剥后的光缆束管用PVC保护软管置换后，予盘在收线区上并引入熔接盘片，用扎带将PVC保护软管固定在熔接盘片上。

3）取适当长度尾纤（一般为2米），在两头贴上标贴纸，将尾纤的一端固定在6口适配器安装板的适配器上，另一端引至熔接盘入口，用扎带将尾纤固定在熔接盘片上。如图四所示。

图四 尾纤的接入和收容

4）将后箱盖连同熔接盘片移至箱体外进行光纤熔接，如图五所示。熔接点用热缩套管保护，并固定在光纤熔接盘片的热缩管卡座内，盖上保护盖。完成后将后箱盖固定在箱体上并理顺、固定光纤。

图五 光纤熔接

5）光缆固定在其他位置时（使用于19英寸光纤配线架上）

当光缆固定在其他位置时，只需将PVC软管直接引入箱体后部的扎线板上，其他操作同3）和4）。

五、附件清单

	名称	GPXX-A48	GPXX-A72
1	M5×12机架螺钉	4套	4套
2	3×100尼龙扎带	24根	36根
3	4×150尼龙扎带	8根	12根
4	8×200尼龙扎带	4根	6根
5	M2适配器安装螺钉	100只	150只
6	单芯热缩管	48根	72根
7	M4沉头螺钉	12只	12只
8	5U耳板	2件	2件
9	配线标志	1套	1套
10	φ4 PVC软管	4米	6米
11	3M胶带	1圈	1圈
12	φ20粘贴式扭线环	2只	2只

三、 安装箱体

1、在墙上选取箱体的安装位置，做好螺钉安装位的标记，标记位置参

考下图尺寸（单位：mm），墙壁的强度和厚度能够满足承重和鱼形塑胶膨胀

管的安装要求。

2、在墙上标记位置按图钻孔(4—Φ8)，清理完孔内灰尘后，敲入鱼形

塑胶膨胀管（随机附件），敲入深度以膨胀管全部进入孔内为准，装上盒子

并用M4 自攻螺丝（随机附件）固定好。在挂墙后稍微摇晃箱体，确定光分

路器一体化箱被固定稳当。

四、 布线操作说明

1、将光缆从箱体左侧的橡胶片内穿入，根据实际情况光缆可选择上进

或下进。开剥光缆时加强芯应留长度为90mm左右(用于光缆固定端到加强

芯固定装置)。带护套的光纤长度应留1.8米+光缆开剥端到熔纤盘距离(可

根据实际情况变动)。

2、如光缆需要掏接时，可将光缆的外皮剥开，经过盒内固定和盘绕后

直通，把需要分歧部分的光纤切断，与穿入分歧光缆内的光纤熔接后分歧。

在箱体的进缆口处的光缆护圈可以切开，以保证配线光缆能够方便进出。

3、将光纤清洁，0.25mm 的裸纤穿过光纤保护套管到熔纤盘，带松套的

光纤用缠绕管保护到熔纤盘。光缆开剥处缠绕PVC 绝缘胶布。将光缆加强

芯插入加强芯孔固定，用喉箍固定光缆到光缆固定件上。接地孔在箱体左

侧壁上。将带保护管的光纤在熔纤盘内熔接。出光缆从左侧出，出皮线缆

从右侧出，用附件中的防水接头固定。

采购光纤配线箱，采购塑料分线箱

光纤分线箱，光纤配线箱，光纤配线箱，光纤配线箱
光纤配线箱，光纤配线箱，光纤配线箱，光纤配线箱，光纤配线箱
光纤配线箱，光纤配线箱，光纤配线箱，光纤配线箱，光纤配线箱

一、产品简介：FTTH室外壁挂式光分路器箱用于光缆与光通信设 备的配线连接，通过配线箱内的适配器，用光纤跳线引出光信号，实现光配线功能。 适用于FTTH工程光缆到楼后使用，安装于楼道、地下室、机房和大楼外墙。 光缆也可以经分光配线箱开拨盘绕后与入户光缆熔接引出， 实现光缆的直通功能，满足传统传输网络工程的需求
二、主要特点：
1.有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度。
2.箱体采用冷轧板制成，经静电喷塑处理，美观大方，线条清晰，防腐防水性能好，使用寿命长.
3.光分路器模块采用抽屉式模块化设计，具有很强的互换性和通用性。
4.采取左右结构和上下结构组合结构的设计，左右两边都有光纤熔接层, 而右边上层为光分路器配线层，下层为光纤熔接层。
5.在机箱形式及厚度保持一致的情况下，光纤熔接盘大支持6片，满足施工过程中任意形式的接续
6.各种接头端接方便，安装灵活。用于配线间和设备间光缆的端接、使用和管理。
7.门锁采用优质户外防水锁，箱体挂墙安装
8.具有临时尾纤存储区域
9.支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等
三、技术参数：
1.工作温度：-30~+60度，储存温度-40~+60度
2.箱门开启角度：180°
3.大气压力:70Kpa-106Kpa
4.光电性能:插入损耗≤0.2dB;附加损耗≤0.2B
5.回波损耗≥45dB;附加损耗≤5dB
6.插拔耐久性寿命>1000次
7.电气性能:绝缘电阻≥1000MΩ500V(直流电)
8.抗电强度:能承受3000V(直流电)/1min无击穿/无飞弧现象
四、适用性指标:
1.标称工作波长850nm\1310nm\1550nm;
2.光纤光缆符合GB/T11819和GB/T7424规范;
3.光纤活动连接器符合GB12507以及相关标准规范.
4.前面操作、安装都相当迅速方便
5.分路器插座板可翻转，蝶形光缆可以实现存储，方便维护及光缆多次维护
6.配置2个标准插片式分光器安装槽位，可安装2台1：4/1：8插片式分光器，
7.外型尺寸：壁挂式：120*500*890MM
8.产品重量：壁挂式：22KG
镶嵌式：21KG
五、订购信息：
1.产品材料：冷轧板
2.产品颜色：常规色灰色
3.产品工艺:冲压

总配线架，单面总配线架，双面总配线架
MDF产品综述：
MDF（音频配线）产品用于局内交换设备与局外线路的接口，借助于配线可以方便进行用户线路与交换
设备之间的连接，具有连接内、外线跳线、对用户线路过压过流防护、故障告警、户线路测试等功能。
安全性：完善可靠的过压、过流保护功能；塑料件均采用阻燃塑料，达到国际FV-0级和UL94-V0级阻燃标准；
先进性：双层双卡口、卡口镀金，创新的三点式卡接（IDC）技术使卡接耐力持久，并增强了导线卡接时的气密性；
适应性：高密度的横、直排模块减小了体积，增大了操作空间，尤其适合MDF改造；
管理性：模块化结构，组件化架体、不需打孔安装，所有测试操作、告警等均正面操作，并可并架扩容或背靠背安
置，节省机房空间。
技术指标：
1. 环境要求：
1) 工作温度： -5℃～+40℃
2) 贮存温度: -25℃～55℃
3) 工作相对湿度: ≤85%（+30℃）
4) 贮存相对湿度: ≤75%
5) 大气压力： 70KPa～106Kpa
2. 设备机架：
1) 机架高度：2000mm、2200mm、2600mm
2) 机架材料：铝型材
3) 操作方式：全正面操作
4) 机框颜色：华为灰、电信灰
5) 接地方式：铜条
6) 绝缘电阻：>1000MΩ（500VDC）
7) 耐电压 ： ≥1000V（50HzAC）/min
3. 模块指标：
1) 结构尺寸：横排：118（H）×240（W）×12.0（D）；直排：185（H）×118（W）×102（D）
2) 导线材料：单股塑料绝缘导线；
3) 芯线直径： 0.4-0.6mm；
4) 大外径（包括绝缘层在内）：≤1.4mm
5) 单根导线沿槽口垂直方向的拉脱力：≥25N；
6) 保安器与接线排端子片间的接触压力：f＞50g
7) 卡接寿命：＞200次
4. 保安单元
1) 直流击穿电压Udc=230（+30/-40）V；
2) 脉冲击穿电压Umax≤800V(1000V/μs电压上升率时)；
3) 耐雷电冲击能力：能通过下面的模拟雷击试验。在脉冲电压4KV，电压波形10/700μs试验次数10次间隔
1分钟相邻两次电压极性相反冲击下，能正常工作；
4) 耐电力线感应（长线路）能力：在电压Uac（max）=600Vr.m.s f=50HZ持续时间500ms试验5次，
间隔1分钟条件下，能正常工作；
5) 耐电力线碰触能力：在电压Uac（max）=220Vr.m.s f=50HZ持续时间15分钟条件下，不起火、不燃烧；
失效保护（FS）功能：按YD/T 694-1999的6.26规定，放电回路中的a线或b线在15秒内接地,并输出告警信号；
6) 常温电阻＜20Ω，a、b线差＜1.5Ω；
7) 过电流防护功能：不动作电流100mA，1小时不动作（测试电压直流60V，环境温度+40℃）。；
订货指南：
总配线架（双面操作）
	保安接线排			测试接线排			外形尺寸
规格型号	容量	列数	数量	容量	列数	数量	高*宽*深
JPX-3000	3000	5	30	3072	5	24	2000*1550*1000
JPX-4000	3000	5	40	4096	5	32	2200*1550*1000
JPX-5000	5000	5	50	5120	5	40	2700*1550*1000

无跳接光交箱、无跳接光缆交接箱、光缆交接箱、光交箱、144芯无跳接光交箱、288芯无跳接光交箱、
578芯无跳接光交箱、三储三熔纤盘、三储三熔储柜、三储三熔纤盘柜、48芯光缆交接箱、、
144芯光缆交接箱、288芯光缆交接箱、576光缆交接箱、720芯光缆交接箱、1152芯光缆交接箱、96芯落地式光缆交接箱、
144芯落地式光缆交接箱、288芯落地式光缆交接箱、576芯落地式光缆交接箱、96芯室外落地式光缆交接箱、144芯室外落地式光缆交接箱、
288芯室外落地式光缆交接箱、576芯室外落地式光缆交接箱、144芯光缆交接箱（不锈钢）、144芯光缆交接箱（SMC）、
288芯光缆交接箱（不锈钢）、288芯光缆交接箱（SMC）、576芯光缆交接箱（不锈钢）、576芯光缆交接箱（SMC）、
电缆交接箱、网络机柜、FTTH分线箱、FTTH分配箱、ODF单元箱、24芯ODF单元箱、
一体化盘、熔接盘、熔纤盘、光纤尾纤、12束状尾纤、光纤适配器、FC光纤适配器、
理线环、储纤筒、半圆储纤筒、三叶线环、热缩套管、裸纤保护管、蛇形管
我司是国内早生产SMC材质箱体的企业之一，箱体采用SMC
（玻璃纤维增强不饱和聚酯塑料）经高温模压制成，
具有优秀的机械强度及抗腐蚀、耐老化功能，能抵御剧变的气候和恶劣的工作环境
使用寿命可达20年及以上。
从97年开始投入生产以来，现我司SMC光缆交接箱以形
成
主要技术指标如下：
工作温度：-40-+60度。
相对湿度：《95%（+40度）
大气压力：70Kpa-106Kpa.
耐电压水平：》3000V(DC)1min不击穿、无飞弧。
绝缘电阻：》2*10 MΩ/500V(DC).
机械强度：与表面垂直的压力大于980N.
密封性能：达到GB4208标准中IP65级要求。
阻燃性能：符合GB5169.7标

产品概述：		，
熔接一体化机框具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。即可单独
配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵
活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必
不可少的设备。
产品特性：
· 标准单元结构尺寸，19英寸宽度，既可装入配线架机柜，也可该做壁挂安装。
· 工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材
· 料的塑料材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持
· 在40mm以上。
· 既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综
· 合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储
· 光缆纤芯和尾纤的存储和保护功能等。
· 配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块
· 固定后经光缆盘绕架引入分配盒；光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光
· 纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入
· 的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；分配
· 盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。
技术特性:
· 插入耐久性寿命>1000次
· 高压防护地与机架间绝缘电阻>20000MΩ/1分钟,不击穿,无飞弧
工作环境：
· 工作温度: -5℃～+40℃
· 相对湿度：≤85%(+30℃)
· 大气压力：70～106Kpa
规格	高（mm）	宽（mm）	深（mm）	重量	材质	安装方式
24芯	70	430	300	5.4	冷轧板	机架式
48芯	140	430	300	7.8
72芯	200	430	300	10.6
96芯	255	430	300	12.2

	光纤配线箱爆价，12芯光纤配线箱爆价，24芯光纤配线箱爆价，36芯光纤配线箱爆价，48芯光纤配线箱
一．产品介绍		72芯光纤配线箱，96芯光纤配线箱，144芯光纤配线箱
式光缆分光分纤箱。箱体材料采用优质冷轧钢、不锈钢或复合材料。主要适用在FTTH接入
且引入了旁路纤接续功能。
适配器型分纤箱除具有分配线功能，还预留分光功能，可灵活配置各种不同规格的盒式光
上联光缆：容量12-96芯。蝶形光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至
分纤（分光）箱：适用1:4，2:4，1:8，2:8，1:16，2:16，1:32，2:32，1:64,2:64盒式
光分路器
插槽即可。通过灵活的增加光分插片数量来实现端口的扩容，不同容量的光分模块具有通
了无跳接。箱体材料采用优质冷轧钢或不锈钢。产品主要适用在FTTH接入方式下的楼道分
光点。适用于FTTH的一级或二级分光，二级分光优势特别明显。
光分插片灵活的配置方式，大限度为运营商节约初期投资。
光分插片集光分与适配器为一体，极大的方便了工程施工，也减少了常规盒式光分路器
因施工或保管不当造成的损坏。1:4和1:8采用一个插槽，1:16占用2个插槽，1:32占用4个插槽。
尾纤的存储采用SC适配器固定，客户未开通时，上联尾纤在此停泊，实现了无跳接。
上联光缆：容量24芯，常规容纳2根光缆进入（可选择特殊设计大进入4－6根缆,特殊
要求订货时需说明）。蝶形光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户
端，大32（64）芯。进缆方式：室内上进/下进、室外下进。
光分路器：适用1:4，2:4，1:8，2:8，1:16，2:16，1:32，2:32光分路器							备注
具体尺寸、配置见下表：						暗装	可安装盒式光分路器
光缆分光分纤箱产品目录						明装、室外壁挂或抱杆通用	可安装盒式光分路器
						暗装	可安装两个标准插片式光分路器
序号	命名建议	代码	容量	室内/室外	材质	暗装	可安装四个标准插片式光分路器
1	光缆分光分纤箱	CTGFS14G-H32	32户	室内	冷轧钢板	明装、室外壁挂或抱杆通用	可安装两个标准插片式光分路器
2	光缆分光分纤箱	CTGFS35F-H32	32户	室外	复合材料	明装、室外壁挂或抱杆通用	可安装四个标准插片式光分路器
3	光缆分光分纤箱	CTGFS14G-P16	16户	室内	冷轧钢板
4	光缆分光分纤箱	CTGFS14G-P32	32户	室内	冷轧钢板
5	光缆分光分纤箱	CTGFS35F-P16	16户	室外	复合材料
6	光缆分光分纤箱	CTGFS35F-P32	32户	室外	复合材料	安装方式	备注
						暗装	直熔型
光缆分纤箱产品目录						暗装	直熔型
						暗装	直熔型
序号	名称	代码	容量	室内/室外	材质	暗装	直熔型
1	光缆分纤箱	CTGF14GZ-36	12-36芯	室内	冷轧钢板	明装、室外壁挂或抱杆通用	SC适配器型
2	光缆分纤箱（箱体、背板分离模式）	CTGF14GZ-36	12-36芯	室内	冷轧钢板	明装、室外壁挂或抱杆通用	SC适配器型
3	光缆分纤箱	CTGF35FZ-36	12-36芯	室内	冷轧钢板	明装、室外壁挂或抱杆通用	SC适配器型
4	光缆分纤箱（箱体、背板分离模式）	CTGF35FZ-36	12-36芯	室内	冷轧钢板	暗装	SC适配器型
5	光缆分纤箱	CTGF35FS-12	12芯	室外	复合材料	暗装	SC适配器型
6	光缆分纤箱	CTGF35FS-24	24芯	室外	复合材料	暗装	SC适配器型
7	光缆分纤箱	CTGF35FS-36	36芯	室外	复合材料
8	光缆分纤箱	CTGF14GS-12	12芯	室内	冷轧钢板
9	光缆分纤箱	CTGF14GS-24	24芯	室内	冷轧钢板
10	光缆分纤箱	CTGF14GS-36	36芯	室内	冷轧钢板
