环境数据处理单元 提供RS232/485、4-20ma模拟量、I/O等标准接口



一、简介

恒钛HT系列环境数据处理单元是针对通信行业基站和电力行业变电站等内部的动力、环境、安防等监测和控制的智能终端设备。

环境数据处理单元又称物联网终端、能耗监测数据采集器、能耗监测无线数据采集器、智能辅助控制主机、智能管理主机、物联网智能主机。通过提供RS232/485、4-20ma模拟量、I/O等标准接口，接入模拟视频、数字视频、电压信号、电流信号、开关量信号，将RFID、传感器以及各种电器或动力设备进行联网，实现设备的集中监控、联动控制及远程管理。

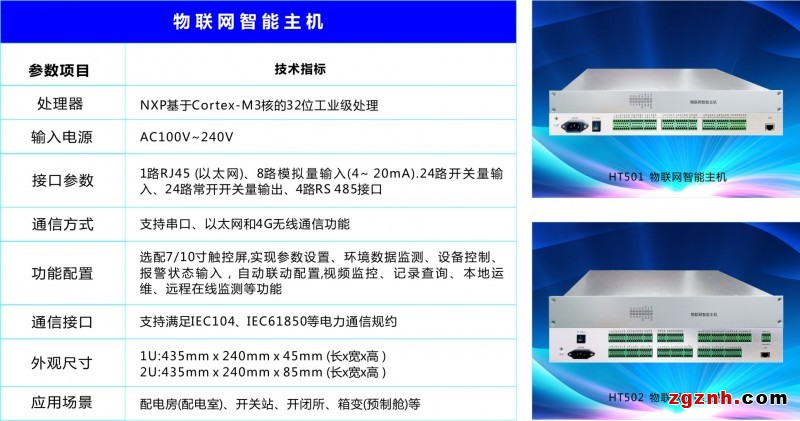

二、技术参数

环境数据处理单元采用恩智浦32位Cortex-M3核的高性能工业级CPU，主频可以达到100MHz。产品采用工业级设计，具有抗干扰（软件滤波、软件陷阱、防死机软件狗电路、阻容吸收、电磁屏蔽等）、防雷，自检电路和实时时钟电路设计，所有输入口光藕隔离，所有继电器输出带有瞬间过压保护，增强了设备的稳定性和实时性。本产品通过EMC4级检测。产品分为三大系列：HT300RFID控制版、HT400集成版、HT500标准版。



	门禁控制版（HT300系列）	基础版（HT400系列）	标准版（HT500系列）
处理器	NXP32位工业级芯片	NXP32位工业级芯片	NXP32位工业级芯片
通讯方式	1个TCP/IP接口，1个GPRS/CDMA接口	1个TCP/IP接口，1个GPRS/CDMA接口	1个TCP/IP接口（可扩展至2个以太网接口），1个GPRS/CDMA接口
智能接口	无	4个RS485	4个RS485（可扩展至8个）
智能接口参数		速率：600-115200bps	速率：600-38400bps
		保护器件：防雷击、防过电压、抗干扰、吸收浪涌功率	保护器件：防雷击、防过电压、抗干扰、吸收浪涌功率
开关量输入	8路开关量（扩展板）	4路开关量输入（可扩展）	8路开关量输入，（可扩展至24路）
继电器输出	8路常开/常闭触点继电器（扩展板）。	4路常开和常闭开关量输出。每路输出大可承受负载250V/。	8路常开/常闭开关量输出，（可扩展至20路）。每路输出大可承受负载250V/。
模拟量输入	无	4路模拟量输入， 4～20mA	8路模拟量输入， 4～20mA
输入输出映射	开关量输入与输出可以通过软件配置对应关系，支持N：N影射	开关量输入与输出可以通过软件配置对应关系，支持N：N影射	开关量输入与输出可以通过软件配置对应关系，支持N：N影射
可接读卡器	1-4路	1个	1-4路
读卡器输入格式	维根26/34	加密RS485	加密RS485
用户注册卡数量	20000张卡	20000张卡	20000张卡
记录存储数量	120000条	120000条	120000条
DC电源输出	6组12V输出	6组12V输出，2组24V输出。总功率60W	22组12V输出，6组24V输出。总功率120W
输入电源	AC220V （另外可选择DC48V）	AC100V~240V（另外可选择DC48V）	AC100V~240V （另外可选择DC48V）
工作电流	整机小于200mA	整机小于200mA	整机小于200mA
防尘等级	不低于 IEC529标准5级水平	不低于 IEC529标准5级水平	不低于 IEC529标准5级水平
电磁兼容性	GB/T 17626	GB/T 17626	GB/T 17626
工作温度	-25 ℃～+60 ℃	-25 ℃～+85 ℃	-25 ℃～+85 ℃
运行环境湿度	5% ～ 95%	5% ～ 95%	5% ～ 95%
MTBF	不小于10万小时	不小于10万小时	不小于10万小时
MTTR	小于0.5小时	小于0.5小时	小于0.5小时
主板尺寸	163mm*84mm	149x98mm	312x160mm
支持触摸屏	不支持	支持（选配）	支持（选配）
支持摄像头	不支持	支持（选配）	支持（选配）
支持扩展板	不支持	支持（选配）	支持（选配）
支持ZIGBEE	不支持	支持（选配）	支持（选配）



三、应用场景

产品可广泛应用于安监、环境、石化、冶金、矿山、建筑、水利、气象、农业等行业，为物联网技术在智慧安全、智慧应急、智慧企业、智慧城市、智慧农业、智能楼宇等方面广泛推广提供了高性价比的核心接入设备支撑。

1、电力--变电站辅助监控

物联网主机在国家电网的招标文件中称为环境数据采集单元，主要应用在智能变电站辅助系统综合监控平台，通过对物联网终端的使用，实现变电站内的环境、视频、火灾消防、采暖通风、照明、SF6气体、安全防范、门禁、变压器、配电、UPS等子系统的数据采集和监控、实现集中管理和一体化集成联动，解决了变电站安全运营的“在控”、“可控”和“易控”等问题。



2、电力--其他应用

配电房/开闭所综合监控

电力远程抄表

防窃电系统

线路监测

配电网络柱上开关监测



3、运营商----铁塔物联网监测

•     铁塔监测:杆塔横向、纵向角度与倾斜度监测；塔基沉降监测

•     环境监测:风速风向、温湿度等微气象数据

•     防盗告警监测:通过对铁塔防护区域周边铺设的光纤传感器、红外等传感器和震动传感器，监测周边状况。进行语音警示，如果设置时间内不离开，则联动视频进行复核

•     覆冰监测:

•     图像监控管理系统:可根据需要采用主机+USB摄像头方案或者主机+无线监控方案。

•     扩展门禁、动环等功能。

•     采集到的视频、微气象、安防信号、铁塔倾角等数据及其变化状况，通过3G/GPRS/CDMA网络实时的传送到中心监控分析系统，当出现异常情况时，系统会以多种方式发出预报警信息，提示管理人员应对报警点予以重视或采取必要的预防措施。



4、运营商----动环/安防/节能

•     UPS系统监控:监测UPS 主机和电池组的市电、电压、电池状态，三相输入电压、输出电压、负载电压、电池温度、输入频率、电池电压、放电时间主要性能参数等

•     空调系统监控:温度，湿度，出风，回风数值，风机、制冷，加热，除湿、压缩机

    状态，高低温报警、风机运行，加热运行，压缩机运行时间、风速模式，运行状态等

•     配电柜监控:三相有效电压、电流、功率因数，有功功率，无功功率、总谐波功率 、总有功电度、总无功电度、温度等

•     新风机监控:针对新风机的节点输出信号进行实时监测（运行状态,前后风压差等）

•     环境监控:温湿度、风速风向，雨量、水位、漏水、烟雾

•     安防监控:门禁、视频、报警、红外探测、周界对射，电子围栏等

•     节能管理: 智能用电量采集，例如基站空调、通风系统节能调控

•      可扩展通过手机APP进行巡查、巡检管理



5、农业

•     智能大棚:棚内温湿度、气象、土壤，卷帘、风机控制、光照与辐射以及作物生长情况等

•     水产养殖智能环境监测管理

•     土壤墒情气象监测与智能节水灌溉系统:土壤水分与土壤温度传感器、智能气象站（温度、湿度、降雨量、辐射、风速和风向），实现墒情（旱情）自动预报、灌溉用水量智能决策、远程/自动控制灌溉设备等功能

•     农产品质量可追溯系统

•     作物病虫害及风险霜冻监测管理



6、公众服务

•     城市智慧停车

•     公共环境监测

•     建筑工地环境监测

•     电梯远程监控

•     城市能耗监测

•     路灯监控

•     管网远程监测



7、水利

•     水文监测:降雨量、河流水位、流速、河流及湖泊水量

•     智慧泵站:实现对地区的泵站水位、开关量、水泵电流、电压、温度等监测

•     水库闸门远程控制系统

•     水管网监测系统

•     水库自动监测系统:降水量、库区天气、水位、流量、潮位、气温、气压、渗流及流速、水质监测、坝体、坝基孔隙水压力、沉降观测、水平位移观测等



8、教育

•     智慧校园:出入控制、车辆管理、访客管理、校园一卡通、周界报警、视频监控、家校通

•     家校通平安短信

•     宿舍无障碍通道



9、环保

•     污染源监测:排放废气中有害物质的浓度(mg/m3);有害物质的排放量(kg/h);废气排    放量(m3/h)等

•     大气环境监测:

      主要内容：CO、C02、 NO2 、SO2、 PM2.5、     PM10、 VOC(有机挥发物)

•     噪音监测:监测公共场所，建筑工地，特殊环境等场所的噪音

•     粉尘监测



10、社区

•     门禁管理

•     车辆管理：车辆派遣，审批，自动化管理

•     物业管理

•     安防监控

•     NFC巡更、考勤和巡查

•     社区O2O



四、接线



HT500环境数据采集单元接线图
