威纶通触摸屏与S7-200Smart之间无线Ethernet通信方案

★ 特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。

在实际系统中，同一个车间里分布多台PLC，由触摸屏集中控制。通常所有设备距离在几十米到上百米不等。在有通讯需求的时候，如果布线的话，工程量较大且不美观，这种情况下比较适合采用无线通信方式。
本方案以威纶通触摸屏和2台西门子S7-200SMART为例，介绍触摸屏与多台 PLC的无线Ethernet通信实现过程。在本方案中采用了达泰欧美系PLC无线通讯终端——DTD418MB，作为实现无线通讯的硬件设备。

一、方案概述

本方案中，用户，无需更改网络参数和原有程序，通过达泰欧美系PLC无线通讯终端——DTD418MB，即可直接替换触摸屏与PLC之间有线以太网通讯。

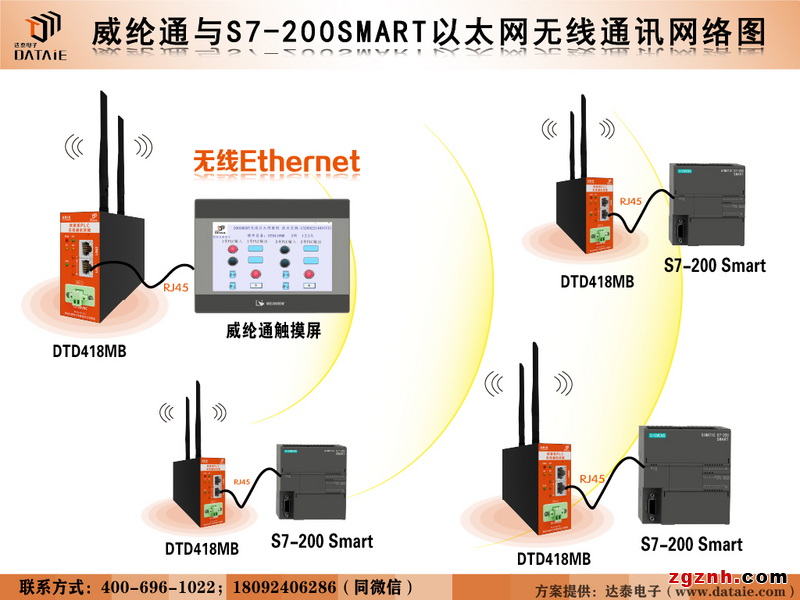

无线网络图 ▼


无线以太网，工业级无线以太网网关，以太网模块，工业物联网网关，PLC无线通讯模块，西门子无线通讯模块，以太网通信模块，200smart以太网模块，无线网关，网口无线通信模块

二、测试设备与参数

● 西门子PLC型号：S7-200Smart × 2台
● 触摸屏：威纶通TK8071IP × 1台
● 达泰欧美系PLC无线通讯终端——DTD418MB × 3块
● 主从关系：1主2从
● 通讯接口：RJ45接口
● 通讯协议：Ethernet
● 供电：12-24VDC
● 传输距离：100米，1KM

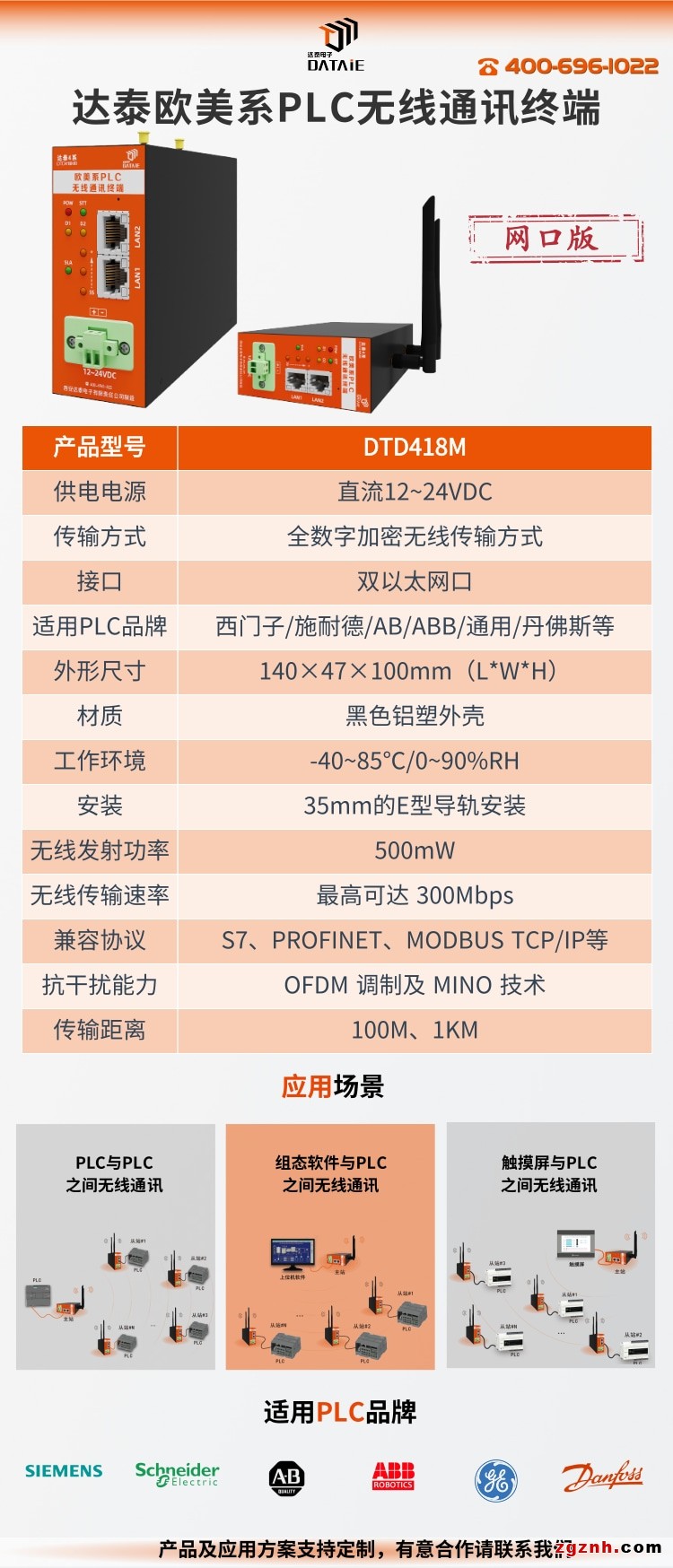

三、达泰欧美系PLC无线通讯终端--DTD418M

达泰DTD418MB采用 2x2 两发两收无线架构，空中传输速率高达 300Mbps，兼容西门子S7协议、Profinet协议、Modbus TCP/IP等通讯协议，并采用 OFDM 调制及 MINO 技术，使无线可靠传输距离达到1KM范围内均可使用。
DTD418MB 不仅能与 PLC、DCS、智能仪表及传感器等设备组成无线测控系统，同时能与组态软件、 人机界面、触摸屏、测控终端等工控产品实现点对点和点对多点的远程无线组网，将分散不便于挖沟布线的设备连接在一起，不需要编写程序，不需要布线，并且稳定可靠。

无线以太网，工业级无线以太网网关，以太网模块，工业物联网网关，PLC无线通讯模块，西门子无线通讯模块，以太网通信模块，200smart以太网模块，无线网关，网口无线通信模块

■ 主 要 特 征:


◆ 可以直接代替有线以太网线，实现无线组网；

◆ 支持西门子S7协议、PROFINET协议、MODBUS TCP/IP协议等；

◆ 全数字无线加密传输方式，不插卡无运行费用；

◆ 无需更改程序，即插即用，自适应接口协议；

◆ 二十年工业现场运行经验：可确保无线产品工作于各种恶劣环境下的工业场合长期运行。

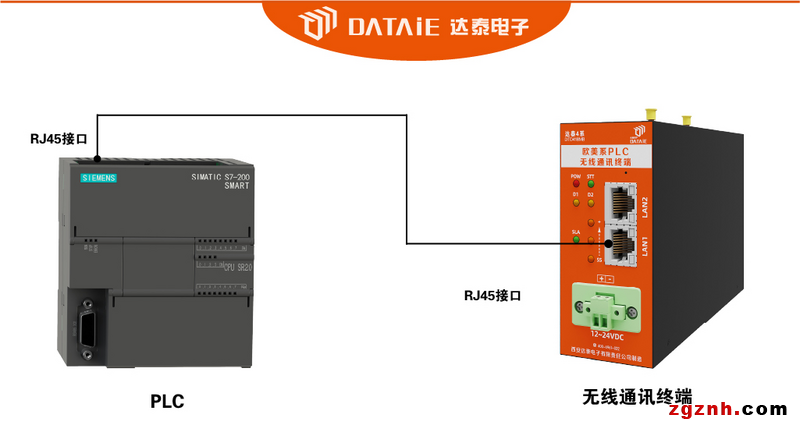

四、接线方式

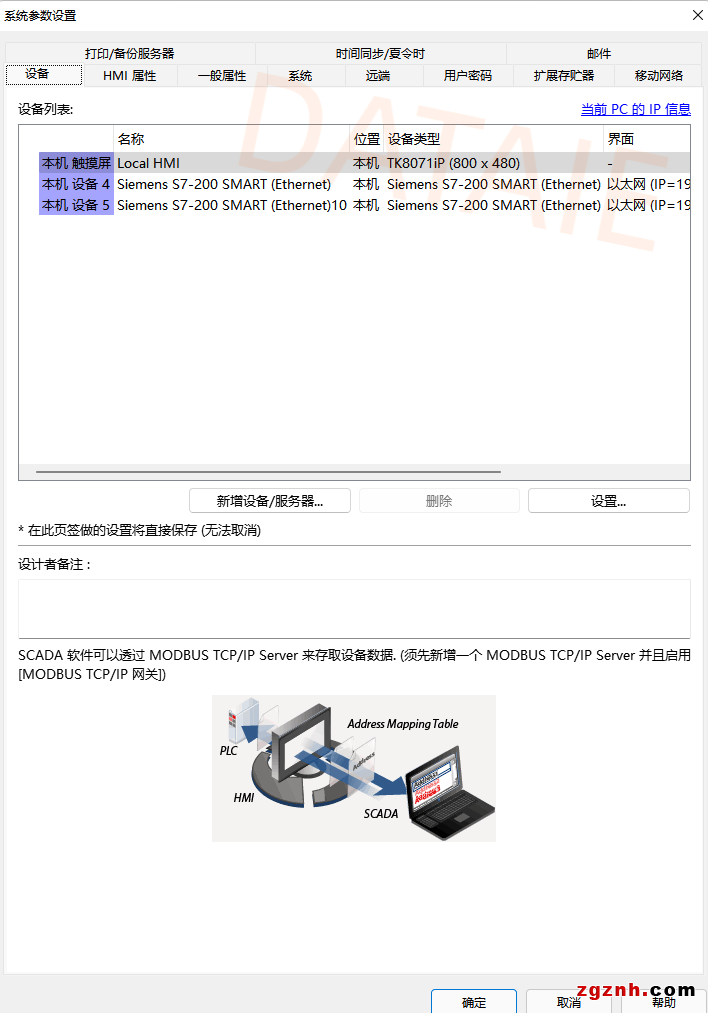

1.系统参数设置

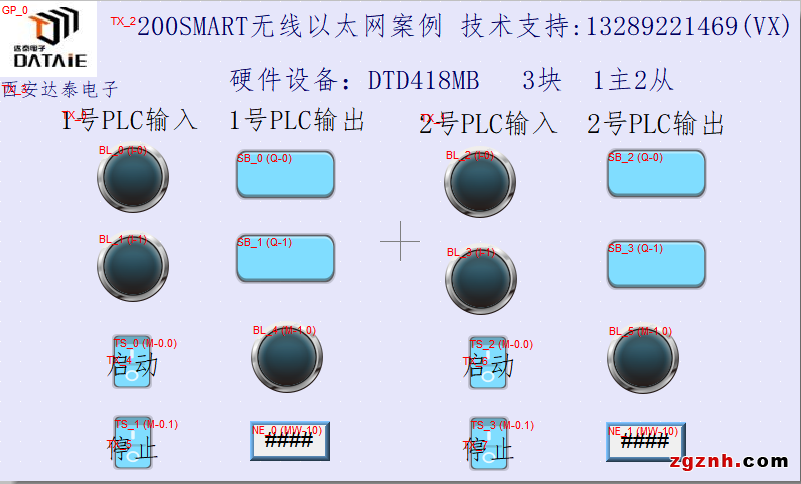

2.触摸屏画面制作

1）启动按钮关联PLC地址：M0.0
2）停止按钮关联PLC地址：M0.1

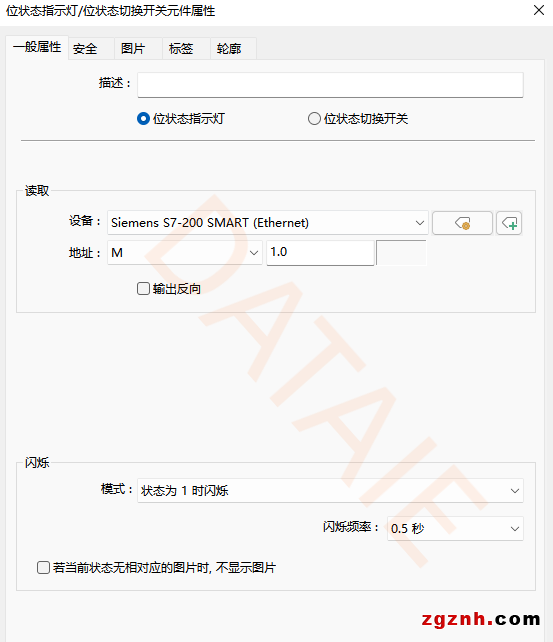

3）指示灯关联PLC地址：M1.0
4）数显关联PLC地址读取MW10、写入地址：MW20

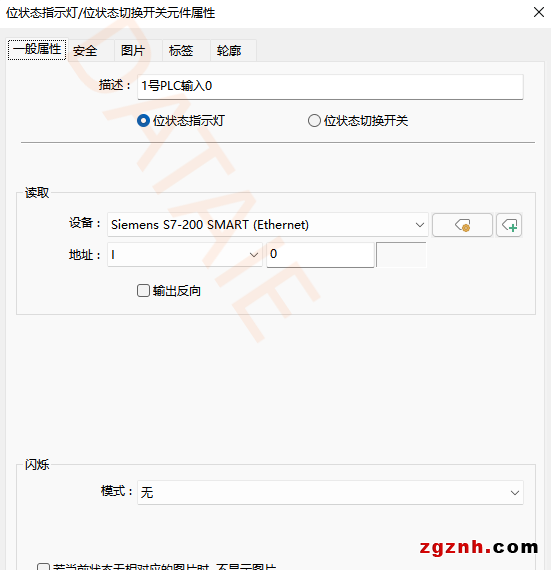

3.按钮功能设置

无线以太网，工业级无线以太网网关，以太网模块，工业物联网网关，PLC无线通讯模块，西门子无线通讯模块，以太网通信模块，200smart以太网模块，无线网关，网口无线通信模块

六、PLC简单配置

1.选择系统块进入

2.设置IP地址

一台PLC地址设为192.168.2.10；
一台PLC地址设为192.168.2.11；

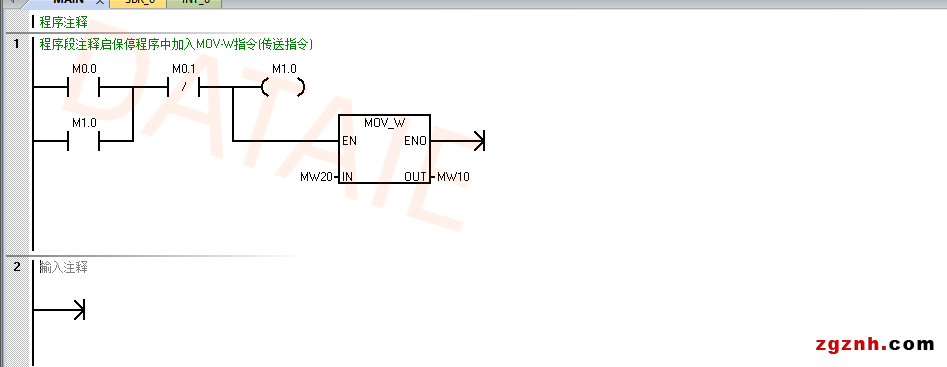

3.简单程序的编写

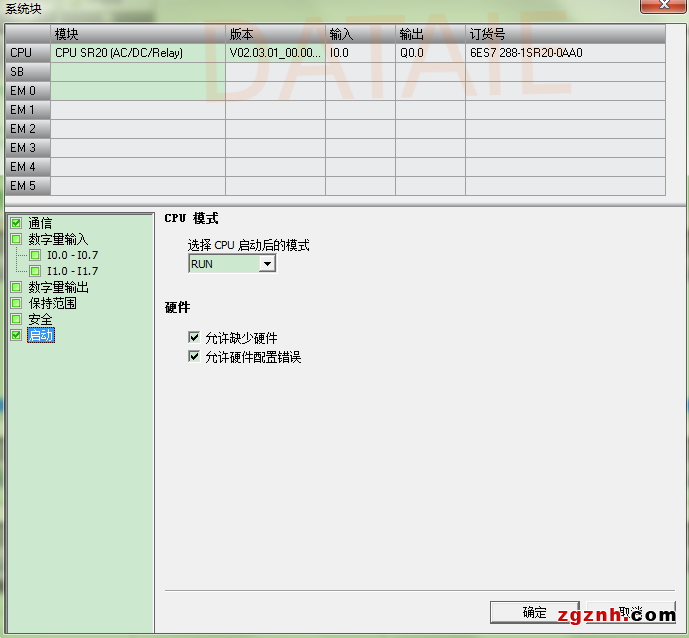

4.CPU模式选择：RUN 将程序下载到PLC里面

七、测试方法

1、用触摸屏的按钮控制PLC对应的Q点，同时在触摸屏上监测Q点输出。
2、给PLC的I点输入信号，看触摸屏是否有监测到相应点的信号。
3、点击触摸屏上启动按钮，输出指示灯闪烁，给输入框写入数字，返回数字相同。

无线以太网，工业级无线以太网网关，以太网模块，工业物联网网关，PLC无线通讯模块，西门子无线通讯模块，以太网通信模块，200smart以太网模块，无线网关，网口无线通信模块
