取水站浓缩池刮泥机无线控制系统

★ 特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。

一、产品介绍

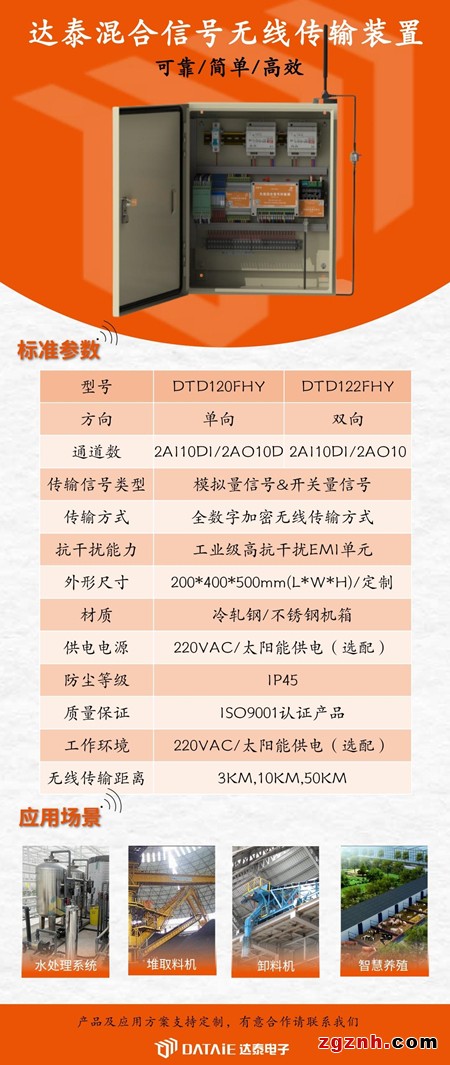

达泰1系DTD122FHCY双向混合信号无线传输装置是集成前端数据采集、传输、控制为一体的无线智能测控终端，还具有资源扩展功能。

工业级混合信号无线终端可以直接替代传统有线变送器实现无线模拟量采集和传输，解决了有线方案施工繁琐、设备后期维护成本高的难题。发射终端同时采集标准4-20mA电流信号和开关量信号，并通过全数字无线方式传送，远端的接收终端收到发射端的信号后立即处理输出多路继电器开关及4-20mA电流信号， 可以接入显示仪表、PLC或DCS等设备并驱动电磁阀、变频器等执行机构。产品广泛应用于水泥，冶炼，发电，煤炭，化工等复杂恶劣的工业场合，平均连续使用寿命超过8年以上。

二、产品选型

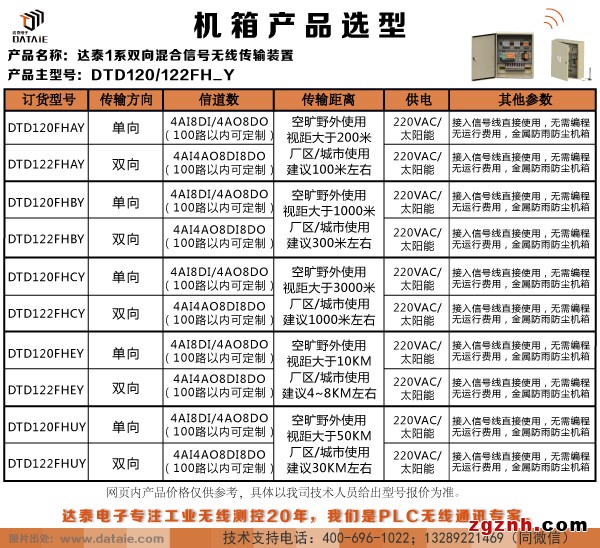

达泰1系工业级混合双向无线信号传输装置-DTD122FHY

远距离无线数传模块,无线收发模块,无线通信模块,plc采集模块,无线模拟量开关量信号采集器,无线io模块,西安达泰电子,工厂无线技改

三、应用背景

新水源地及引水工程，是重大民生保障项目，用作生活供水、灌溉，甚至兼顾防洪、发电的综合利用水利工程，其中取水泵站及管线工程也是引水工程中的基础工程。近年来，随着工业智能化的发展，不断加快引水工程智能高效地进行，努力保障广大群众的用水问题。
盐城粤海水务有限公司于2018年成立，注册资本金11.28亿，总引水规模115万吨/日，从扬州市宝应县境内取长江运河之水，经213公里输水管道向盐城大市区、射阳、建湖、大丰等地供应原水，服务人口近500万，被列为第三批PPP示范项目、被列入江苏省民生保障项目，被列为头号为民办实事项目，是盐城历史上大的跨区域引水工程、大的饮用水提档升级工程、大的饮用水安全保障工程。

四、无线技改需求

浓缩池用作初步降低废水污泥含水率，减少污泥体积，后续刮泥机用重力排泥法，处理得出清水。在引水工程项目技改中，由于刮泥机的控制系统位于浓缩池中间，与就地程控站之间隔水相望，使得池中间数据无法实时回传，形成信息孤岛。因此用户需要对取水泵站的刮泥机运行和一些状态数据进行无线监控，采集浓缩池数据信号，通过参数分析设置，控制刮泥机进行刮泥。


远距离无线数传模块,无线收发模块,无线通信模块,plc采集模块,无线模拟量开关量信号采集器,无线io模块,西安达泰电子,工厂无线技改

五、无线解决方案

根据现场情况，达泰技术人员设计采用一套达泰DTD122FHCY双向混合信号无线装置，将采集到的浓缩池含水率、清水流量等传感器数据无线传输到就地程控柜的PLC内，再通过PLC程序判断，输出控制指令给刮泥机。并且无线传输器提供的开关量双向传输功能，也将运行过程中的反馈信号传回就地PLC内，形成闭环监控。
本方案解决刮泥机与就地程控PLC之间的信号无线传输问题，使得取水站工程的高效率运行。

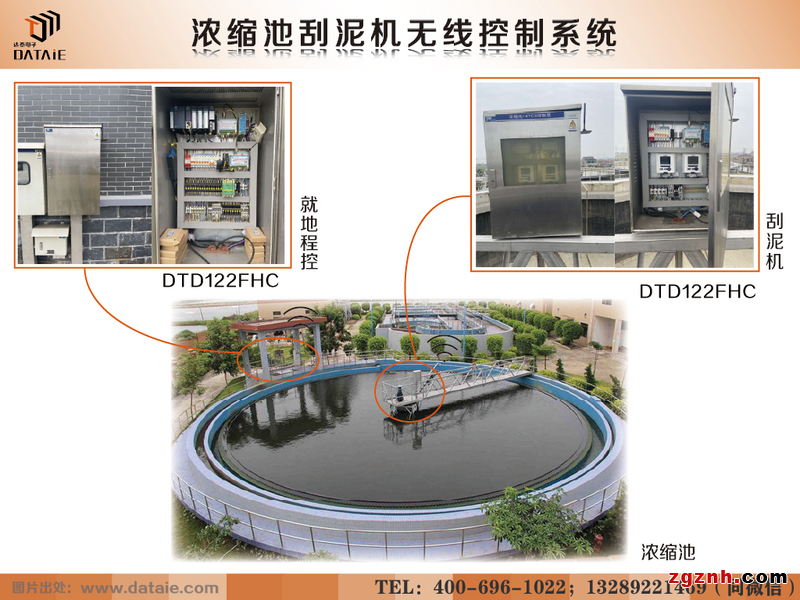

无线通讯方案示意图 ▼


远距离无线数传模块,无线收发模块,无线通信模块,plc采集模块,无线模拟量开关量信号采集器,无线io模块,西安达泰电子,工厂无线技改

六、无线方案的好处
