深圳市顺源科技有限公司(简称:顺源科技)是深圳市智能化学会副会长单位。是深圳市专精特新企业,深耕传感器与仪器仪表行业模拟信号隔离放大及变送技术研发已有20多年经历,期间已获得行业内国家发明专利9项,实用新型专利32项,计算机软件著作权12项,自2007年以来一直认定为高新技术企业。 公司坚持开展改进改善创新工作,不断提高产品质量、降低生产成本、拓展产品应用范围、推陈出新研发新产品,以适应当前电子信息技术前日新月异发展的形势及满足客户产品研发创新和升级换代需求。

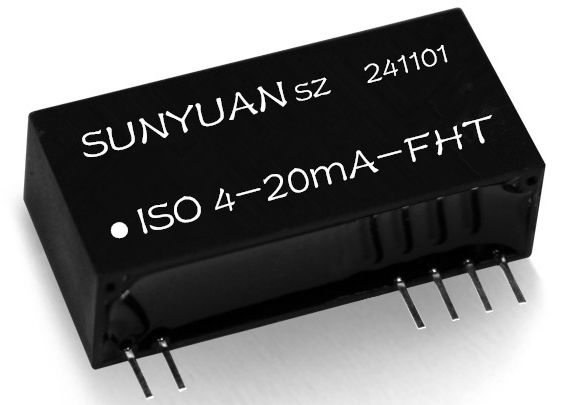

本次研制的HART透传型4-20mA两线无源隔离配电器,是一款专门针对具有HART协议传输及控制的工业仪器仪表智能传感器模块。工作原理是通过后级馈电方式,给前级两线制智能设备供电,同时接收来自智能设备输出的两线制4~ 20mA 电流信号,通过隔离滤波后输出4~20mA标准信号。模块内部集成了HART数字信号隔离传输电路和模拟量4-20mA电流环路隔离配送电路,HART信号双向传输能支持现场智能传感器及仪表设备与控制室DCS集散系统之间的通讯,充分发挥数字与模拟信号的双重优势。这种带HART透传功能的信号隔离配电器是一种高性能的信号处理设备,它结合了信号隔离配电与HART通讯技术的优势,能够实现对工业现场两线制传感器、变送器、仪器仪表等隔离配电以及对信号的可靠传输与精确测量控制。ISO 4-20mA-FHT模块主要用于工业现场智能传感器4-20mA信号的隔离配电及HART信号透传,工作中可为前端的两线制设备配电16V~21VDC,方便了一些两线制传感器的信号测量及远传功能。模块输出端是针对24VDC和取样电阻(负载电阻)相串联的二线制供电回路(现场防爆功能)来设计的,与工业现场当前常用的模拟量输入接口板(上位机)、PLC、DCS或其他仪器仪表设备的模拟量输入端口相匹配, 内部的集成工艺及新技术隔离措施使该模块能达到3KVDC绝缘电压和工业级宽温度、潮湿、震动的现场恶劣环境要求,在智能变送器、工控智能化、采矿及医疗设备安全隔离栅、工业机器人、化工及核电安全装备领域有着广泛应用。
详细技术资料:http://www.sunyuansz.net/static/upload/file/20241112/1731402325853828.pdf
