WX-DP-HUB8 产品是一款工业级全隔离型八路Profibus-DP 集线器，支持两路可集联上下行光纤接口，四到八路下行完全隔离的Profibus-DP 接口，一路隔离上行Profibus-DP 接口，Profibus-DP接口采用DB9 孔，为现场DP 口接线提供安全，稳定和方便，同时该产品采用19”标准机架式机箱，采用交流AC90-260V 和DC12-48V 两种可选的外接供电方式；满足不同行业用户的需求。产品内部采用全隔离保护结构，即每路Profibus-DP 接口都采用持续1000V 光电隔离，保证每路Profibus-DP电口在恶劣环境下的稳定性；同时下行每路Profibus-DP 电口都带有故障隔离，信号线短路保护，当下位机设备接口有故障或信号线短路时会自动排除这一路的通信，保证其它路通信正常，保证整个Profibus-DP 网络的正常通信，内置防浪涌保护电路，有效防止干扰，电源供电采用独立模块电源，安全稳定可靠。
WX-DP-HUB8 对各个DP 信号端口进行有效信号中继隔离、电源隔离，使得总线电压差的问题得到解决，杜绝了Profibus-DP 并线的施工质量隐患问题。它还专门为扩展Profibus-DP 通信接入能力、延长通信距离以及灵活便捷的总线组网，是一点对多点Profibus-DP 网络最佳的扩展组网设备。
WX-DP-HUB8 内部还采用模块化隔离方式，使数据进行二次净化，让数据传输更加稳定可靠。
规格特点
主接口：DB9 孔：Profibus-DP / 光纤（P2）可选。
Profibus-DP 速率：0-12M 自适应，不需要开关设置或任何软件配置（9.6K、19.2K、45.45、93.75K、187.5K、500K、1.5M、3M、6M、12M）。
可扩展的光纤接口（SC/ST/FC 光口可选）。
清晰的LED 独立指示。
支持有DP 专用头直插和无DP 专用头时电缆直接两种接线方式。
隔离电压：瞬间隔离电压3000V；持续隔离电压1000V。
四到八个DB9 孔Profibus-DP 下位机接口。
支持线路故障检测短路保护，有效分离Profibus-DP 链路。
物理层透明传输：WX-DP-HUB8 与网络上层协议无关；因此可适用于所有基于RS485 的PROFIBUS 协议功能，包括：PROFIBUS-DP/V0、V1、V2，及各种应用行规，包括：PROFIsafe
（安全）, Redundancy（冗余）、Ident Systems（识别系统）等等。也支持连接多主站通信，如S7 FUNCTION 协议、二类主站通信；也部分适用于其它RS485 传输技术的现场总线或网络，
如MODBUS 协议等。
段间隔离：每个接口可扩展为一个“PROFIBUS 段”（可称为“接口段”），接口段之间彼此（光/电）隔离。
级连：任意一个接口段可再通过WX-DP-HUB8 实现级连； WX-DP-HUB8 的可级连数目与波特率有关。
电源输入: AC/DC110—260V/ 47—60 Hz 或DC 12-48V 可选。
电源功耗: 10W
机械规格材料: 金属外壳IP40 防护。
重量:3 千克
工作环境操作温度-40—85℃
操作湿度5 - 95%
储存温度-40—85 ℃
储存湿度5 - 95%
网络拓扑结构:星型、树型

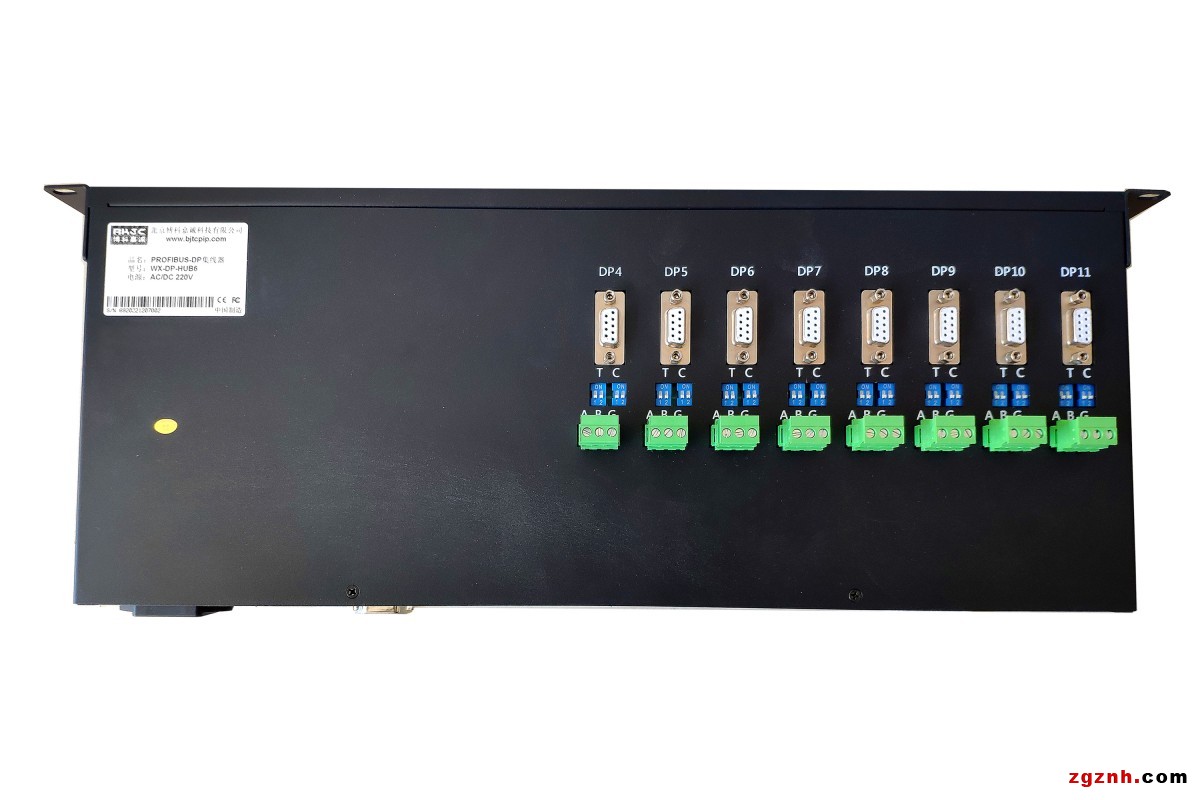

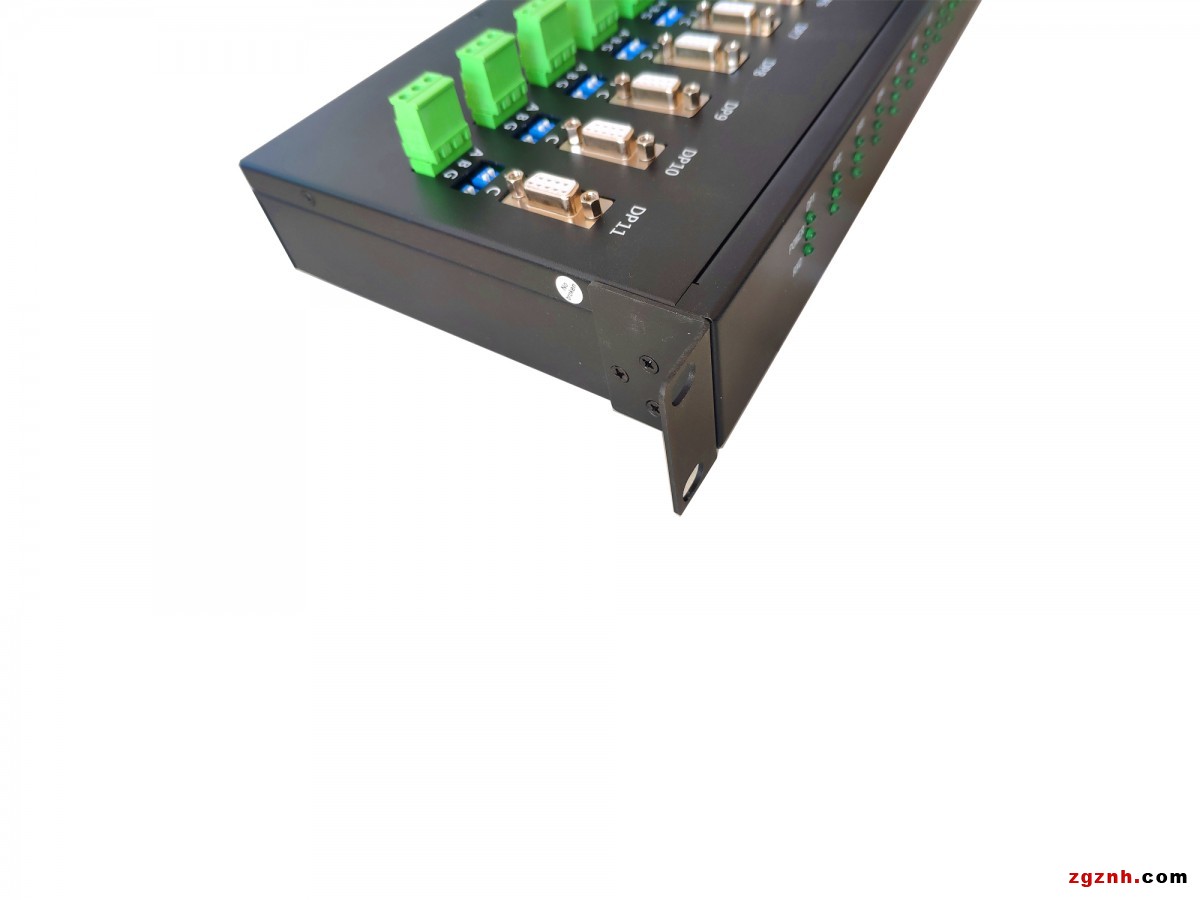

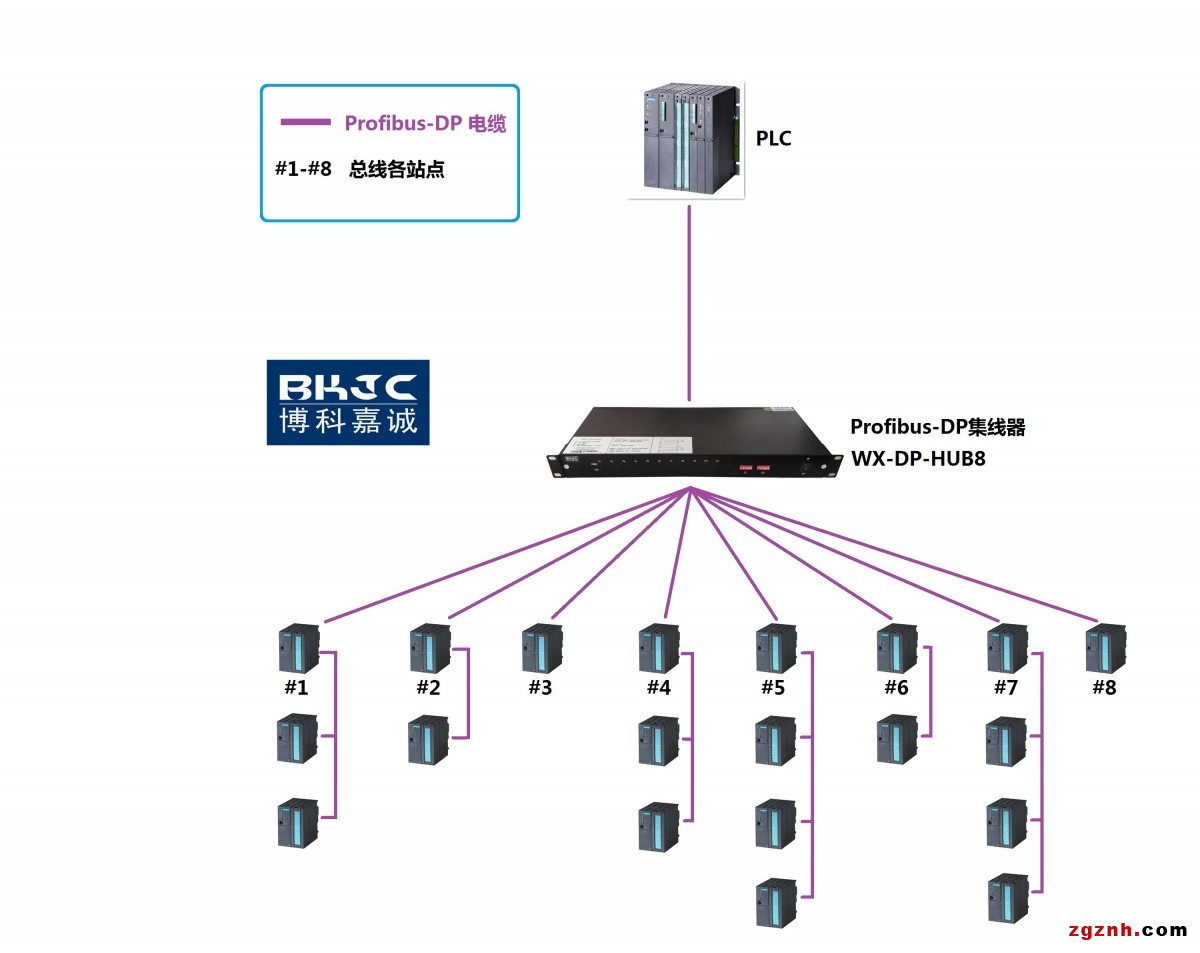

应用1

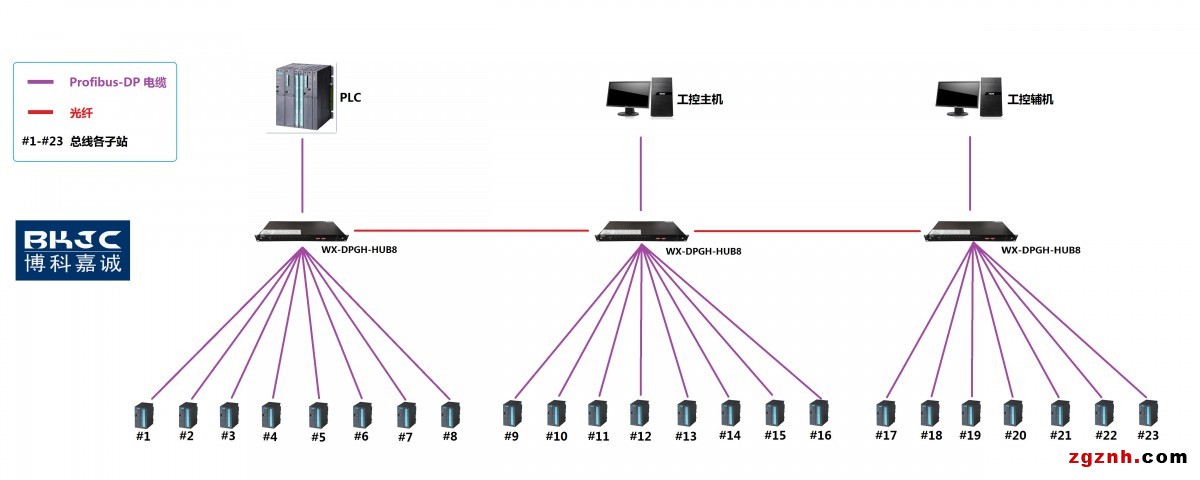

应用2

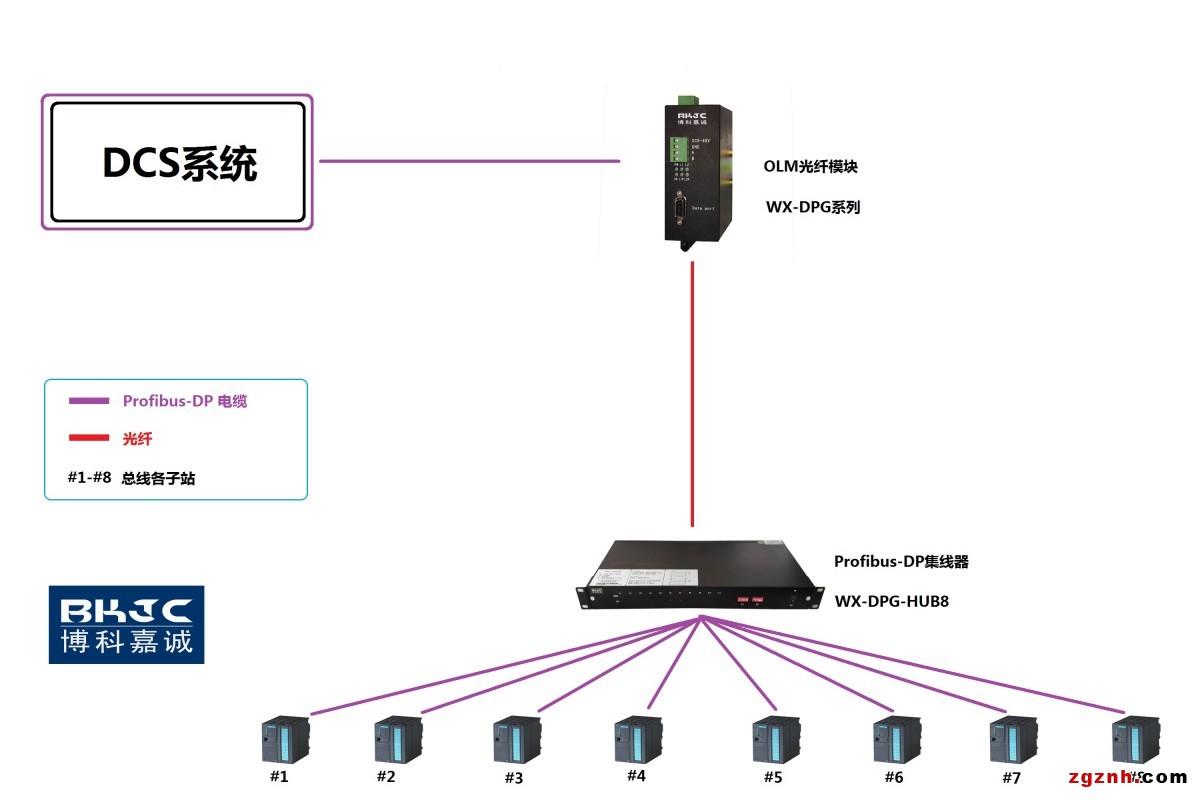

应用3
应用1
应用2
应用3
