称重传感器
能将作用在被测物体上的重力按一定比例转化为可测量的输出信号，它是衡器上使用的一种力传感器。不同位置的重力加速度和空气浮力对转换的影响。可方便地与各种机械设备（如滚道、平台、罐体、料斗等）连接，性能指标主要包括滞后误差、重复性误差、线性误差、蠕变、零温特性和灵敏度温度特性。
静载称重模块具有结构简单、安装维护方便、互换性好的特点，采用模块化设计。适用于各种静载称量场所，能满足工业生产环境中容器等称量体的称量。
适用于化工、制药、仓储、建材、冶金、水泥等行业的料斗、储罐、反应釜、溶解槽的静态测量。
四线制：
EXC+、EXC-：电源线，即仪表供给传感器的直流电源。
SIG+、SIG-：信号线，即传感器输出的信号线，输出至仪表。
六线制：
除上述四根线外，比四线制的多两根：
SEN+、SEN-：反馈线，即传感器将实际接受到的电压值再反馈给称重仪表。
另外，四线制的和六线制的传感器都有屏蔽线：SHIELD
二者的区别：
四线制的应用于称重传感器和称重仪表距离较近，线路电压损耗非常小的场合。六线制的应用在长距离测量的场合，其抗干扰能力强，测量。
一般情况下，称重仪表对四线制和六线制的传感器是兼容的。不过在四线制传感器接线时，在称重仪表端应用导线把EXC+和SEN+短接，EXC-和SEN-短接。

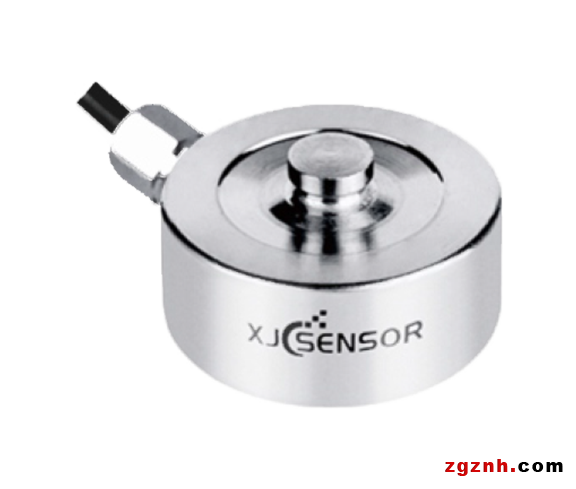

XJC-Y01-20-4M
★XJC-Y01-20-4M采用高精度电阻应变式原理
★可满足0-1000kg范围内的力测量。
★ 磨合结构设计，压式承载，安装使用方便灵活
★优质不锈钢材料
★体积小巧，外型美观
★响应频率高
什么情况下要判断传感器的好坏？
介绍完传感器与仪表了，下面我们来分享一下如何判断传感器的好坏。
首先要知道什么情况下需要判断传感器的好坏，有以下两点：
1、仪表显示重量与实际重量不符，相差较大。 当我们用标准砝码来检验称的准确性时，如果发现仪表显示重量与砝码重量相差较大，而且通过校验称的零点、量程都无法改变这一现象的话，那就要考虑传感器是不是坏了。我们在实际工作中，遇到过这样的一种情况:一台打包计量称，其灌装一包饲料的包重是20KG（包重可以根据需要设置），但是用电子秤复核其包重时，要么多，要么少，和目标量20KG相差较大。
2、仪表出现报警代码“OL”。 该代码是超重的意思，如果仪表经常报该代码，那就要检查传感器是不是坏了。
判断传感器好坏的方法
一、购买前对称重传感器进行性能预判
①额定量程：称量范围上下限的差值。指空载与额定载荷输出之间的差。如称重的物体重量超出额定量程则会造成传感器过载，继而损坏称重传感器。购买称重传感器时应对称重物体的重量有充分的了解。
②灵敏度：称重传感器的灵敏度，一般通常为2mV/V。不同结构的称重传感器设定的灵敏度范围会有区别，与温度因素，应变计的选择，弹性体材质以及构造与设计都有一定直接的关系。
③输入/输出阻抗：称重传感器阻抗的大小对使用寿命的影响是有影响的。为了降低损耗，延长使用寿命，尽量选择高阻抗的称重传感器，但由于高阻抗的称重传感器应变计的成本和制造难度要高，所以价格会较高，购买时可根据自己需求选择。
④绝缘阻抗：称重传感器的绝缘阻抗是判断称重传感器好坏的重要指标。绝缘阻抗反映出的是材料的质量情况。如果在环境比较恶劣的情况下，可以更加突出他的重要性。
⑤弹性体：弹性体的材质问题也是该考虑的因素，称重传感器可选的材质有很多，无非就是结合自己的行业需求及环境的影响，从中选到适合自己的为最好。
二、使用过程中判断称重传感器的好坏
称重传感器是称重单元中一个比较容易损坏的元件，撞击、过载、老化、高温、腐蚀等原因很容易造成传感器的损坏。
①物理观察：观察称重传感器的外观是否变形，裂纹等情况。
②测量电阻：用万用表测量称重传感器的输入输出电阻后，与说明书相比较，如果有很大差异会导致传感器损坏。如果没有说明书，则通过阻值进行判定。
1：输入电阻≥输出电阻＞桥阻
2：桥阻之间相等或者两两相等
（输入电阻为EXC+到EXC-之间的电阻，输出电阻为SIG+到SIG-之间的电阻，桥阻为EXC+到SIG+,EXC+到SIG-，EXC-到SIG+，EXC-到SIG-之间的电阻）
由此，可以判定称重传感器是否损坏。
③测量电压
首先，在万用表的直流电压范围内测量仪表端子EXC+与EXC-之间的电压值，这是称重传感器的激励电压，正常情况下，激励电压（EXC+到EXC-之间）是5-10V。现在，以DC5V为例，我们接触的称重传感器的输出灵敏度一般为2mv/V，即称重传感器输出信号每1V的激励电压为2mv的线性关系。
设备空载时，输出电压（SIG+到SIG-之间）接近于0，小于传感器最大输出量。（传感器最大输出量=激励电压*传感器灵敏度，称重传感器传感器灵敏度以2mV/V居多），超出此范围则需更换传感器。）
