S7-200SMART PLC与I/O模块之间无线PROFINET通信方案
★ 特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。
在实际系统中，一个车间内PLC与多个I/O信号点需要建立通讯，从而提高工作效率，通常距离在几十米到上百米不等。在有通讯需求的时候，如果布线的话，工程量较大且不美观，这种情况下比较适合采用无线通信方式。
本方案以西门子S7-200SMART PLC为例，从站采集I/O信号，采用Profinet通讯协议实现无线通讯。在本方案中采用了西门子PLC无线通讯终端——DTD418MB，作为实现无线通讯的硬件设备。
一、方案概述
本方案中，用户，无需更改网络参数和原有程序，也不必了解Profinet协议细节，通过西安达泰电子欧美系PLC无线通讯终端-- DTD418MB，即可直接替换PLC之间有线以太网通讯，且稳定方便的实现无线Profinet网络。
无线网络图 ▼
无线以太网，工业级无线以太网网关，以太网模块，工业物联网网关，PLC无线通讯模块，西门子无线通讯模块，IO模块，io信号采集，数字信号无线，网口无线通信模块
二、测试设备与参数
● 西门子PLC型号：S7-200Smart × 1台
● Profinet I/O模块：DT200H × 1台
● 达泰欧美系PLC无线通讯终端——DTD418MB × 2块
● 主从关系：1主1从
● 通讯接口：RJ45接口
● 通讯协议：Profinet协议
● 供电：12-24VDC
三、达泰欧美系PLC无线通讯终端--DTD418M
达泰DTD418MB采用 2x2 两发两收无线架构，空中传输速率高达 300Mbps，兼容西门子S7协议、Profinet协议、Modbus TCP/IP等通讯协议，并采用 OFDM 调制及 MINO 技术，使无线可靠传输距离达到1KM范围内均可使用。
DTD418MB 不仅能与 PLC、DCS、智能仪表及传感器等设备组成无线测控系统，同时能与组态软件、 人机界面、触摸屏、测控终端等工控产品实现点对点和点对多点的远程无线组网，将分散不便于挖沟布线的设备连接在一起，不需要编写程序，不需要布线，并且稳定可靠。
无线以太网，工业级无线以太网网关，以太网模块，工业物联网网关，PLC无线通讯模块，西门子无线通讯模块，IO模块，io信号采集，数字信号无线，网口无线通信模块
■ 主 要 特 征:
◆ 可以直接代替有线以太网线，实现无线组网；
◆ 支持西门子S7协议、PROFINET协议、MODBUS TCP/IP协议等；
◆ 全数字无线加密传输方式，不插卡无运行费用；
◆ 无需更改程序，即插即用，自适应接口协议；
◆ 二十年工业现场运行经验：可确保无线产品工作于各种恶劣环境下的工业场合长期运行。
四、接线方式

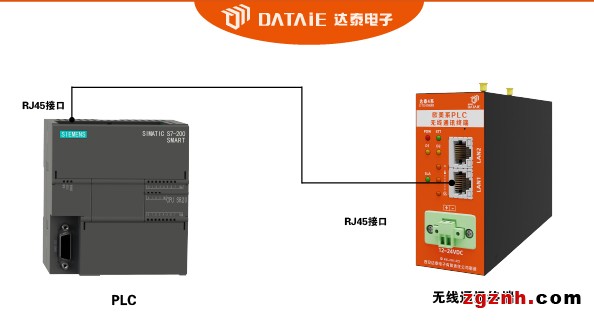

用一根通讯线，一端接入DTD418MB的RJ45接口，另一端接入S7-200SMART的RJ45接口。

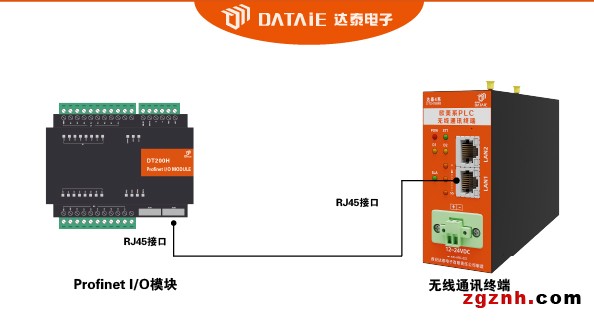

用一根通讯线，一端接入DTD418MB的RJ45接口，另一端接入DT200H I/O模块的RJ45接口。

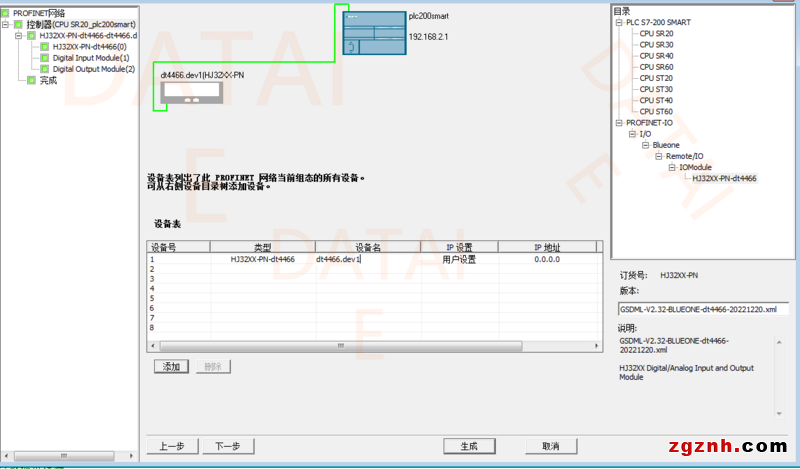

1.首先打开“PROFINET-IO-配置软件 V-1.5.B-1”软件 修改名称和IP地址
2.生成GSDML文件
无线以太网，工业级无线以太网网关，以太网模块，工业物联网网关，PLC无线通讯模块，西门子无线通讯模块，IO模块，io信号采集，数字信号无线，网口无线通信模块
六、PLC简单配置
1. 打开STEP软件
2. GSDML管理
七、测试方法

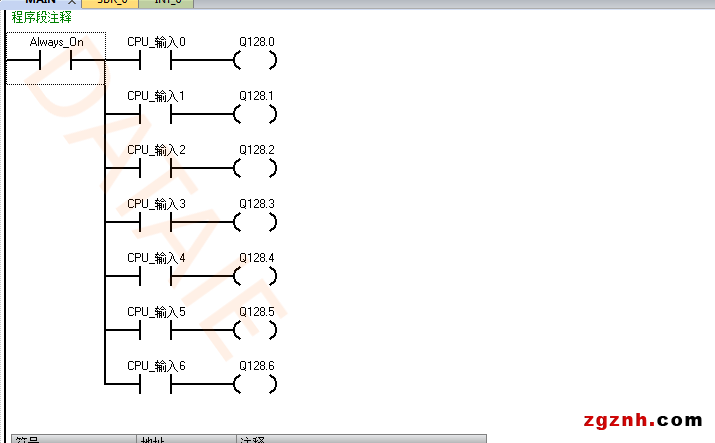

1. 用PLC的I点控制I/O模块对应的输出。

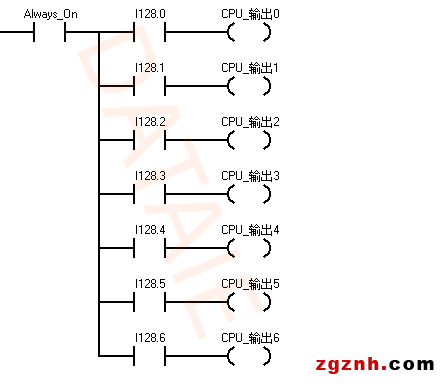

2. 给I/O模块的输入信号，控制对应PLC的Q点输出。
无线以太网，工业级无线以太网网关，以太网模块，工业物联网网关，PLC无线通讯模块，西门子无线通讯模块，IO模块，io信号采集，数字信号无线，网口无线通信模块
