品牌:诚控电子
分辨率:12位
产品规格:122MM*72MM*43MM
通道数:16路
起订:1件
供应:1000件
发货:3天内
发送询价
深圳市诚控电子16路4-20ma转RS485数据采集模块DAM-6160产品简介:深圳诚控电子提供C#，西门子PLC，三菱PLC，欧姆龙PLC，台达PLC，威纶通触摸屏通信实例demo。并提供模块调试助手
支持Modbus协议：
Modbus协议是一种广泛应用于当今工业控制领域的通用通信协议。通过此协议，控制器相互之间、或控制器经由网络可以和其它设备之间进行通信。
DAM模块是全新一代基于嵌入式系统的模块式数据采集器，采用标准DIN35导轨安装方式，现场安装简单，使用灵活；应对各种现场应用。模块配置有RS485/RS232接口，方便与PC或PLC通信，可单独与PC或PLC通信，也可以与多个485模块组网使用。
DAM-6160是模拟量输入采集器，可采集16路单端模拟信号；模块采用高性能12位AD芯片，通过电路处理及软件特殊算法，最终采集测量精度优于±0.2%。适用于采集工业现场的各种电压和电流信号。

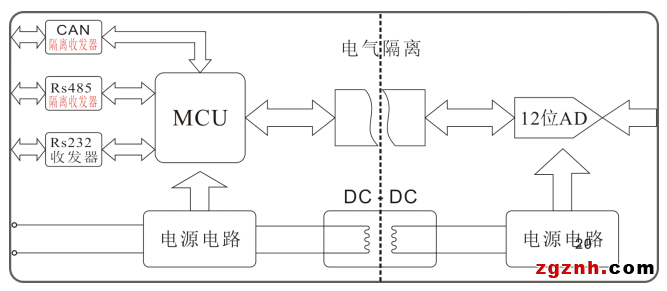

DAM-6160采用先进的磁隔离技术，有效保障数据采集的速度、可靠及安全。
产品特性：
模拟信号输入：12位输入精度，产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的自行编程校准。具体电
流或电压输入量程请看产品选型，输入两路信号时两路输入选型必须相同。
通讯接口： 标准的RS485通讯接口或标准的RS232通讯接口，订货选型时注明。
输入类型：电压输入/电流输入
测量精度：±0.2%（典型值）
转换速率：40次/秒（全通道）
工作温度：-40℃～+80℃
隔离耐压：DC 2500V
通讯接口：RS485/RS232独立双串口
工作电源：DC+8～+36V宽供电范围，内部有防反接和过压保护
功率消耗：小于1W
ESD保护：±15KV
安装方式：工业级塑料外壳，标准DIN35导轨安装
支持模块主动发送数据模式
地址/波特率/量程可由用户配置
数据格式： 使用Custom-ASCII命令读取模块数据时模块直接以ASCII码返回转换结果，其单位为量程单位，如:量程是0~20mA，那
么返回数据的单位为mA
通讯协议： 支持两种协议，命令集定义的字符协议和Modbus RTU通讯协议。可通过编程设定使用哪种通讯协议，能实现与多种品
牌的PLC\RTU或计算机监控系统进行网络通讯。
通讯地址：
（0~255）和波特率（300、600、1200、2400、4800、9600、19200、115200bps)均可设定；通讯网络最长距离可达1200米，通
过双绞屏蔽电缆连接，通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。
抗 干 扰 ： 可根据需要设置校验和模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑
制来自电网的工频干扰。
产品选型：
DAM-6010:产品系列（单个产品有1个通道） I0:+20mA 485：输入为RS-485接口
DAM-6020:产品系列（单个产品有2个通道） I1:+5V 232：输入为RS-232接口
DAM-6040:产品系列（单个产品有4个通道） I2:+10V
DAM-6080:产品系列（单个产品有8个通道） I3:+24V
DAM-6160:产品系列（单个产品有16个通道） I4:Userdefine
