1、项目概况
某纺织科技有限公司投资X亿人民币，计划采用模块化管理功能布局，打造从织造、染整延伸，至成品加工的完善纺织产业链。该项目占地约2XX亩，厂房约1XXXXX平方米，是一家自动化、信息化、标准化、现代化的工厂。由于织机独立工作，工作状态不能集中监控，各种数据分散，机器效率和停车时间没办法统计，因此需要一个数据采集系统来收集整理这些数据。
1.1 织机详情
项目采集600台织机信息，分5种型号织机：ZW81*******、ZW81*******、ZW81*******、ZW50*******、ZW58*******。所有型号织机均有提供打纬、纬停、弃边停、绞边停、满匹停、运行信号输出，根据这些信号计算出设备运行时间、停止时间、设备稼动率、产量数据。

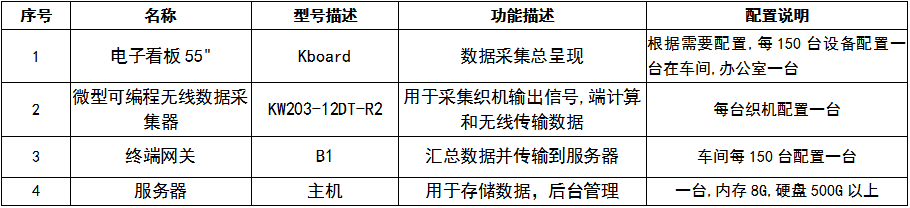

2、方案选型
3、系统网络架构
LoRa = Long Range，是由升特公司（Semech）发布的一种LPWAN（低功耗广域物联网）技术，具有以下优点：
1、低功耗：电池供电可以支撑数年甚至十余年；
2、高容量：LoRa网关得益于终端无连接状态的特性，可提供超过两万以上的终端连接数量；
3、成本低：网络通信成本极低，同时支持窄带数据传输；
4、广覆盖：LoRa单一网关的覆盖距离通常在3-5km的范围，空旷地域甚至高达15km以上；
5、安全性：专用的数据传输加密协议。

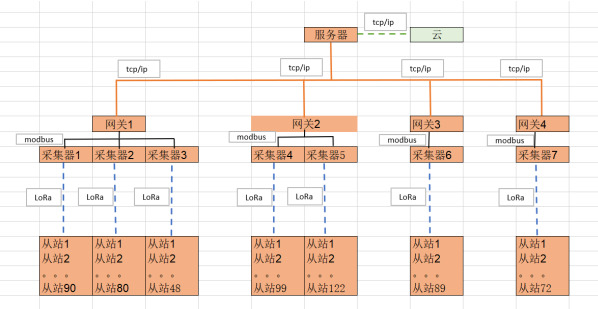

工厂采用可以无线布置的数据采集器采集终端设备数据，无需复杂的工厂布线，施工模块化。数据采集器采集到的数据传回网关，由网关传回到服务器，可以实时监测到各设备的运行状态和生产状况，并且可以根据采集到的数据进一步展现分析各种生产不良因素。
4、方案详细描述
4.1 服务器
服务器主要用来下发工单信息、机台布种信息，存储产量数据，计算生产效率。
-

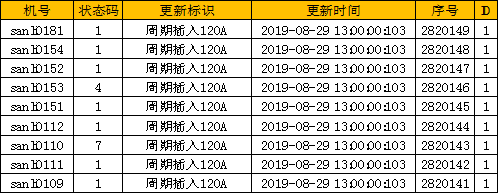

产量履历表：记录每台织机产量、运行停止时长的变化，3分钟记录一次。
-
状态履历表：记录每台织机运行状态的变化，3分钟记录一次。
-

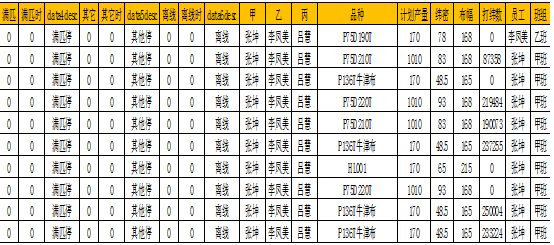

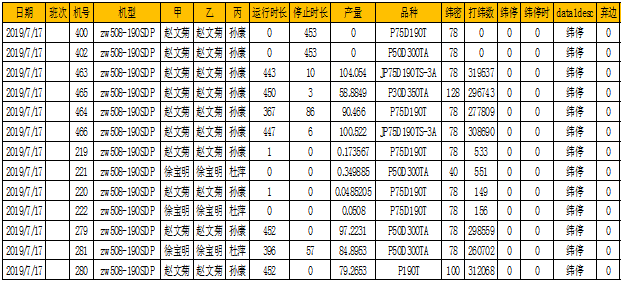

产量记录表：保存历史班次产量、时间效率、停机原因、停机次数、当班员工、当班班组等。
-

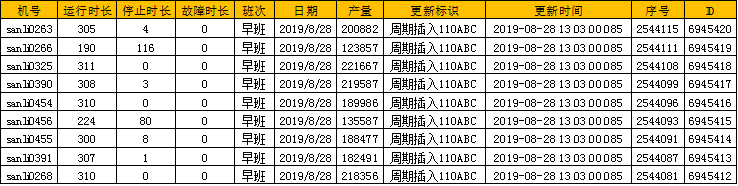

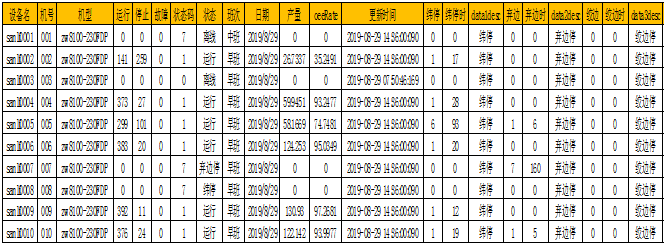

当前设备状态：实时显示更新当前班次产量、时间效率、停机原因、停机次数、当班员工、当班班组等信息。
4.2 电子看板

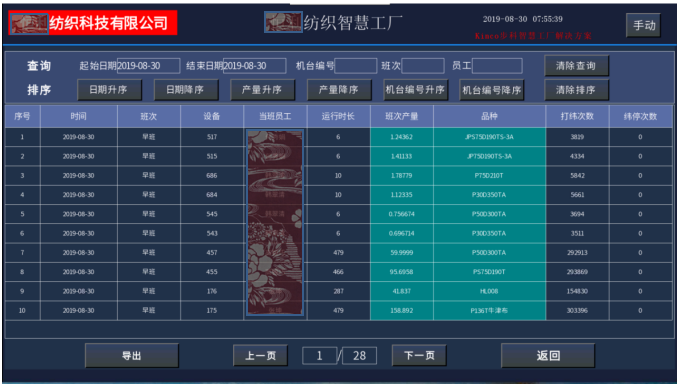

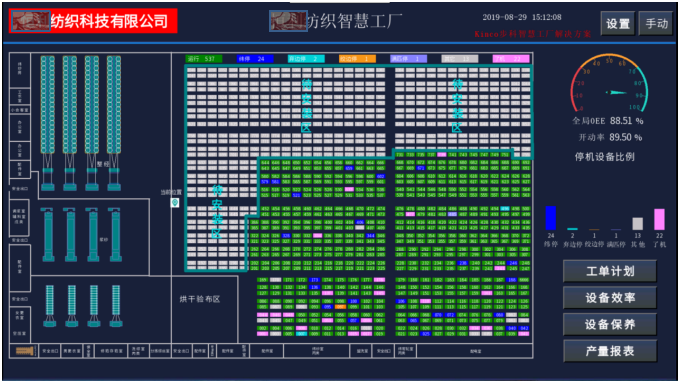

电子看板内容主要包含主页报表显示，选择单号操作，机器设备班次OEE图形呈现，班组产量、效率，维修区产量效率，品种日产量报表等。
-

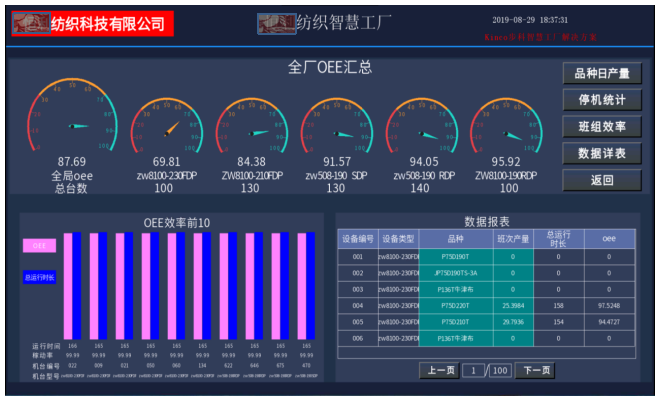

主画面设备状态监控：监控设备运行状态、停机数，显示全局的时间效率、设备开动率。
-
机型效率监控画面：监控各型号织机的时间效率。
-

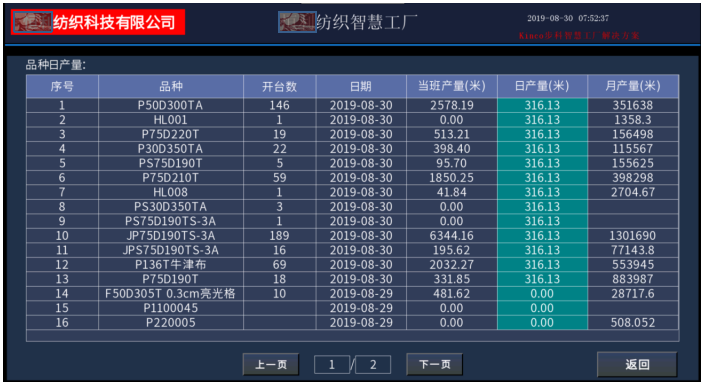

品种产量报表：监控各品种的开机数、当班产量、日产量、月产量及本月最后生产时间。
-

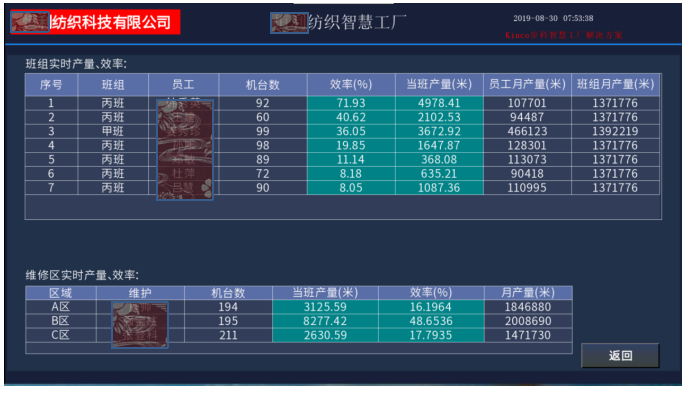

班组及维修工效率报表：监控班组及维修区统计的当班时间效率、当班产量、员工产量、月产量。
-
设备停机次数报表：监控各设备停机次数、停机时长及所在责任区。
-
产量查询导出画面：以时间段、机台、班次和员工来查询织机产量，并导出EXCEL到服务器。
-

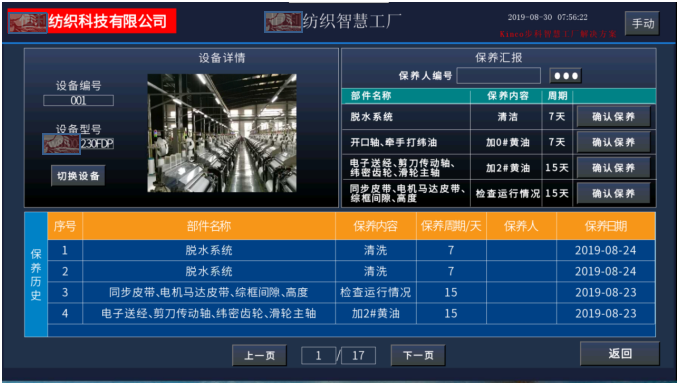

设备保养管理：记录设备维保周期和项目。
4.2 数据采集器安装以及界面显示

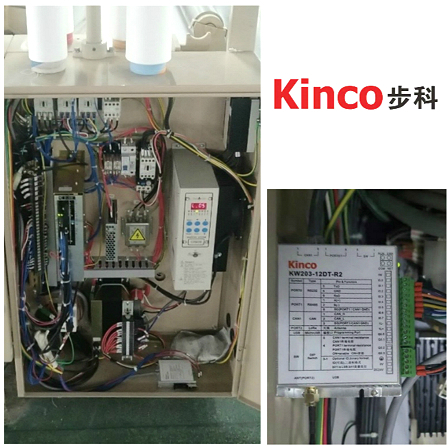

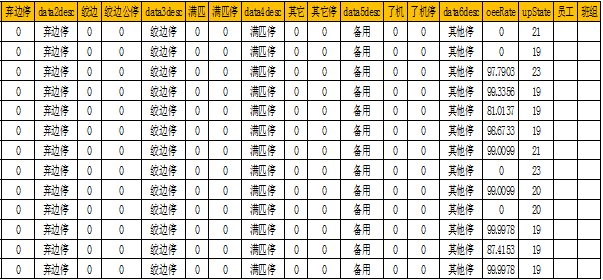

数据采集器安装到设备电控箱内，不会影响原先设备的工作和性能，采集到的数据以无线方式实时传输回看板主站。省去布线烦恼，安装方便快捷，实施周期短。数据采集器采集设备信号有运行、纬停、绞边停、齐边停、满匹停、其他停和打维信号，根据这些信号计算出设备运行时间、停止时间、设备稼动率、产量数据。
4.3 工单下发软件

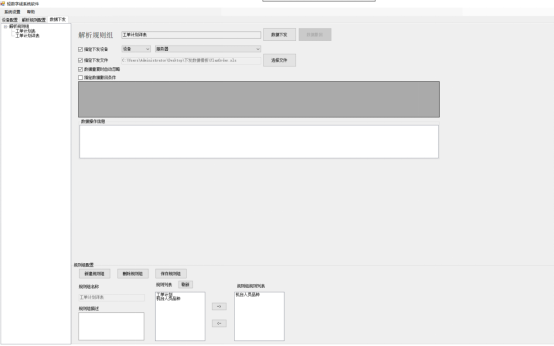

通过工单下发软件，在服务器下发工单计划和机台工作计划。
4.4 设备资产管理软件-设备资产

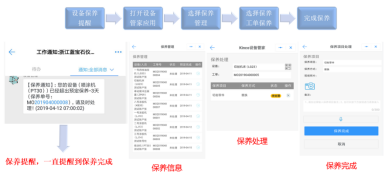

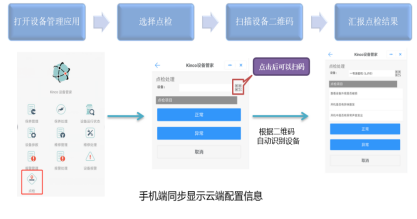

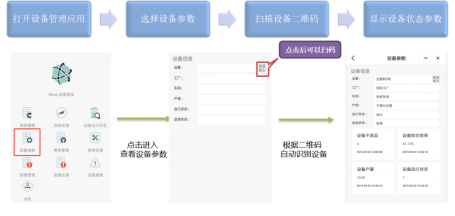

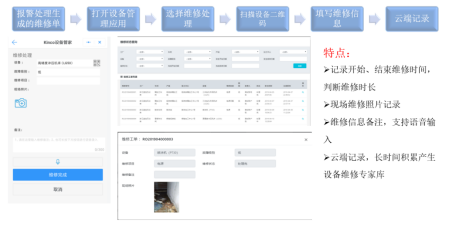

采集的数据经边缘服务器上云后，可选配步科设备管理软件——设备管家，对设备分为进行状态实时监控、设备点检、保养、维修、报警等功能，也可对接金蝶云星空。
5、方案优势
1、无需复杂的工厂布线，施工模块化，实施基本不影响生产；
2、看板实时显示设备状态，对设备停机、速度、工单等信息做分析，能够直观展现设备性能和利用率，方便生产及时调整；
3、产量以及OEE数据自动采集，准确、及时，有效避免人工统计工作量大、产量数据不准确现象；
4、采集到的数据还可以保存到Sqlsever数据库中，再做进一步细化分析，准确掌握了解设备性能，提高设备利用率，从而提升企业生产能力，提高企业生产效率，提高企业竞争力；
5、标配云接口，可轻松接入步科设备管家SaaS软件，对设备进行点检、报警、维修等资产管理，也可以跟金蝶云星空对接。
