仪器仪表|XJC-CF3600介绍及注意事项

控制仪表(control instrument )，自动控制被控变量的仪表。它将测量信号与给定值比较后，对偏差信号按一定的控制规律进行运算，并将运行结果以规定的信号输出。工程上将构成一个过程控制系统的各个仪表统称为控制仪表。

在化工生产中，又称控制器或调节仪表。是将被控变量按一定度自动控制在设定值附近的化工仪表。它把所需控制的被控变量的测量值与要求的设定值进行比较，得出偏差，按照一定的函数关系(称为控制规律)发生控制作用，操纵控制阀或其他执行器以实现对生产过程的控制。在化工生产中常见的被控变量有温度、流量、压力、液位和成分等。常规的控制仪表内部用模拟信号联系和运算，故称模拟控制仪表，也称调节器。控制仪表内部用数字信号联系和运算的，称为数字式控制仪表，也称数字调节器。

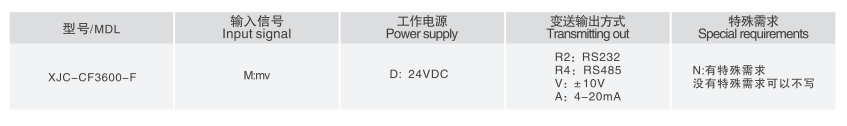

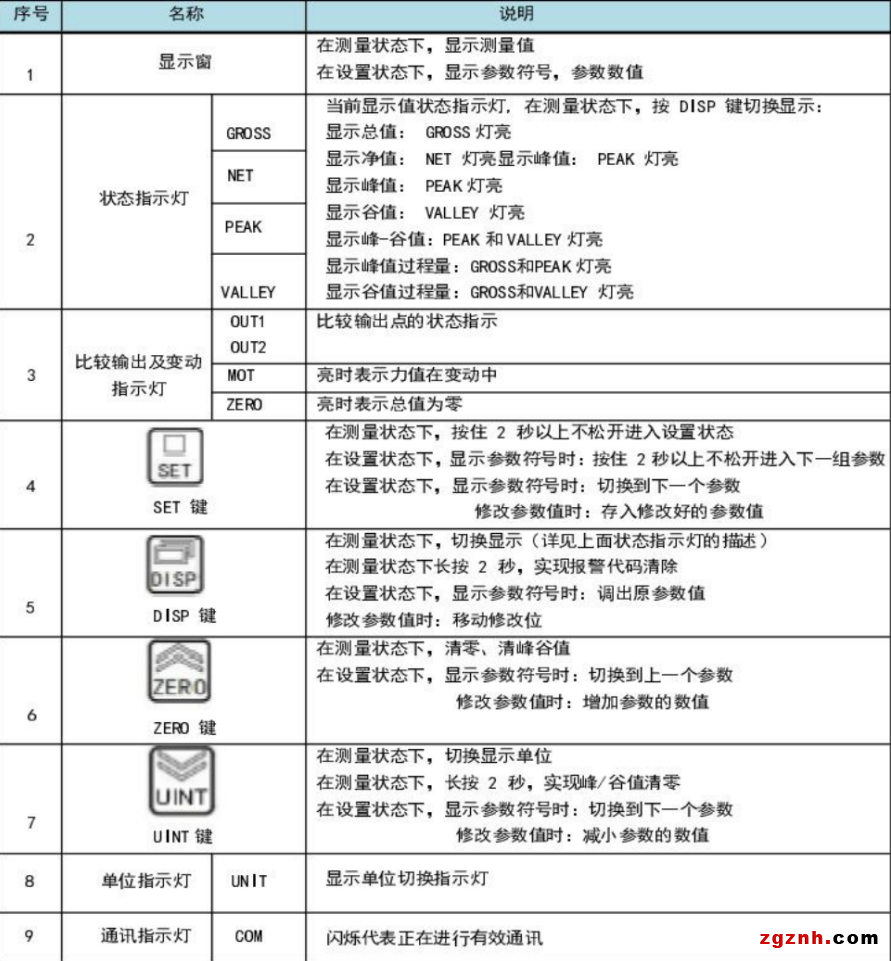

设备按键介绍

注意：显示窗口状态指示灯与比较指示灯，显示值状态指示灯，在测量状态下，按 DISP 键切换显示值

按键介绍

接线定义

DC+:+24V DC-:-24V

EXC+：传感器电源+（红线）

EXC-：传感器电源-（黑线）

SG+：传感器信号+（绿线）

SIG-：传感器信号-（白线）

变送+：模拟量输出+

变送-：模拟量输出-

GND：232地线接口

发/B-：232或485通讯接受端

收/A+：232或485通讯发送端

DI：开入信号（默认清零）

D01：OUT1输出报警端

D02：D02输出报警端

PD-:输出供电负端接-12V/-24V

PD+:输出供电正端接 +12V/+24V

注意：

输出方式分为模拟量输出及数字量输出

该功能为选配功能

需根据现场使用情况选择对应输出功能

仪表报错说明：

（1）ERROR1：清零操作时，当前重量显示不稳定或超过清零范围参数设定值，清零操作失败。

（2）ERROR2：表示增增益标定时的增益 mV 值 CALF ≤ 零点标定时的零点 mV值 CAL0。

（3）ERROR3：仪表最大量程 Fr 设置不合适，（Fr／Fd）＜100 或（Fr／Fd）＞200000。

（4）ERROR4：增益过低导致显示不稳定或者误差，或灵敏度过低。

（5）ERROR5：折线参数不符合要求
