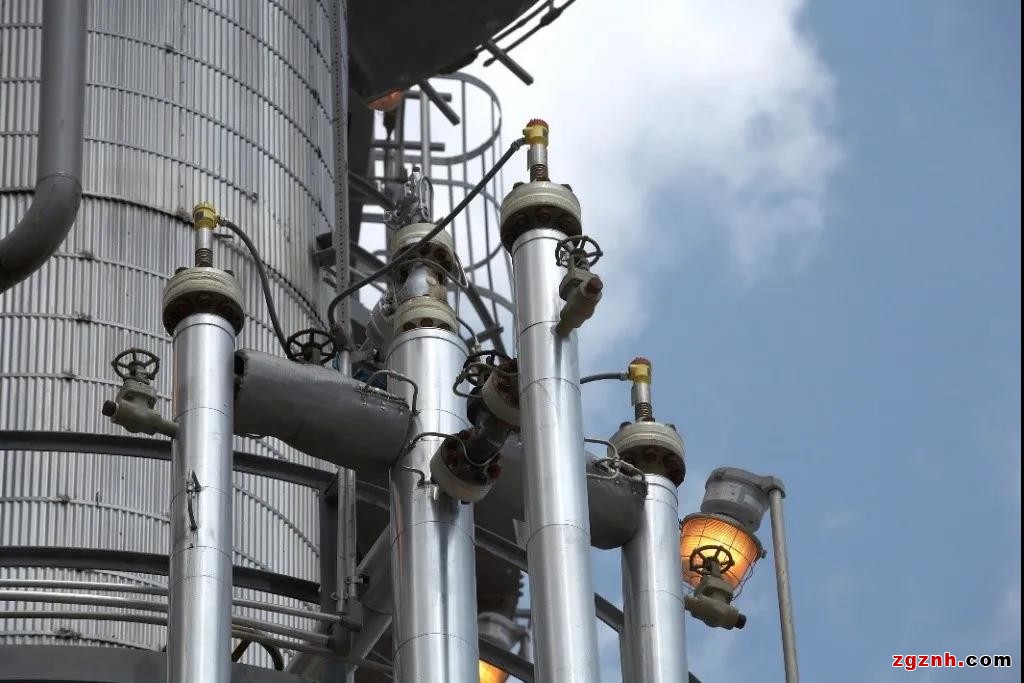

石化行业诸如精馏塔、再生器、溶剂提取、加氢精制、催化裂化等装置，其液位测量存在诸如介质介电常数低、结露、粘附、液面沸腾、腐蚀渗透等极端复杂工况。此外，由于很多介质是易燃易爆或是有毒有害物质，又多在高温高压环境下，因此对液位测量的可靠性和安全性要求非常高。
目前，在石化装置上还大量使用传统的浮筒液位仪表，但浮筒液位仪表测量会受到介质密度影响，精度较低。此外，由于浮筒液位仪表有机械活动的部件，因此存在机械故障的风险，难以完全满足石化装置这一领域的液位测量要求。
面对这样的状况，VEGA导波雷达液位仪表VEGAFLEX 80系列成为了更好的选择。凭借其先进的测量原理和出色的测量性能，不仅有效克服了测量难点，取得了精准、可靠的测量结果；同时，也避免了使用浮筒液位仪表会出现的机械故障。
下面以白油加工装置中汽提塔为例详细介绍VEGA导波雷达液位仪表VEGAFLEX 86的成功应用
工艺和工况介绍
汽提塔是白油加工装置中的重要设备。白油原料先在常压分馏塔中通过精馏分离，得到白油馏分，之后白油馏分进入汽提塔进一步分离提纯，也就是在高温下将烃类轻组分蒸发掉，得到高纯度的白油。

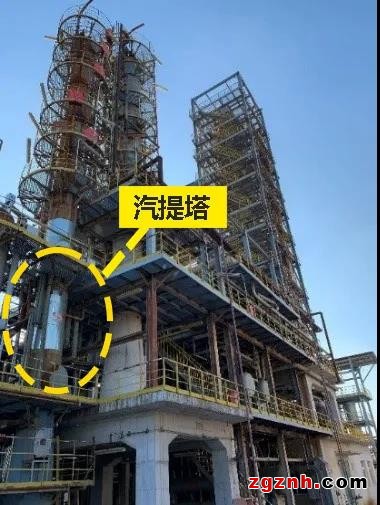

白油加工装置——汽提塔
汽提塔的介质为白油和其它少量烃类的混合物，温度为300℃，压力为50kPa。仪表安装在旁通管上测量，量程为2.8m。
原测量方案
如下图所示，客户原使用高温浮筒液位仪表测量汽提塔液位，但浮筒液位仪表测量会受到介质密度变化的影响。
原使用的高温浮筒液位仪表
由于汽提塔中液体气化严重，使得介质密度大幅变化，不但导致测量出现较大偏差，而且给测量带来很大的不稳定性，测量值经常跑满或跳零，给液位控制带来很大的安全隐患。
VEGA解决方案
针对现场存在的问题，VEGA提出了采用导波雷达VEGAFLXE 86替代浮筒液位仪表，并利用原浮筒液位仪表的筒体，不改变其他任何安装结构的测量方案，得到了客户的认可。

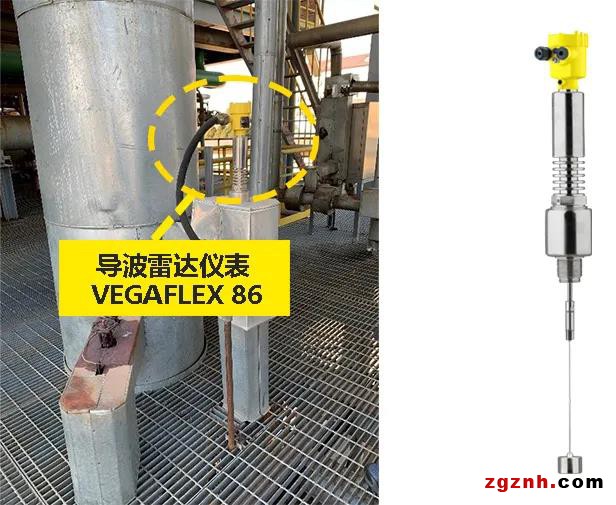

VEGAFLEX 86在汽提塔旁通管安装图
▲点击图片了解更多产品信息
选型和安装要点
§ 汽提塔中的介质温度高达300℃，而VEGAFLEX 86最高可耐450℃，因此能够从容应对这样的高温环境
§ 如上图所示，由于安装空间受限，VEGAFLEX 86采用柔性的2mm缆式天线，使得安装不再受空间限制
§ 缆绳末端加装了定心重锤有效避免缆绳在旁通管中碰壁

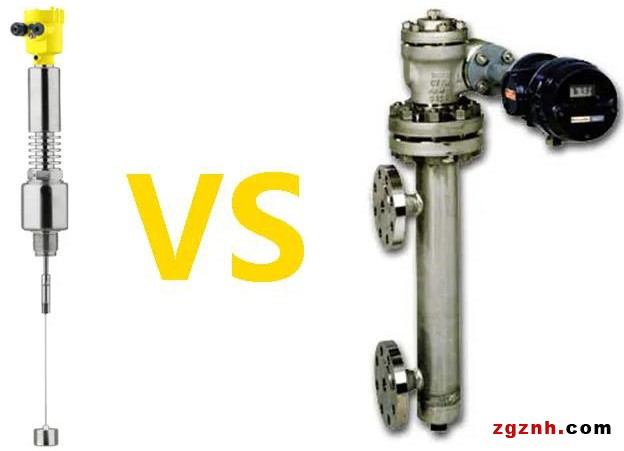

VEGAFLEX 86相对于浮筒液位仪表的优势
1测量不受密度变化的影响
导波雷达VEGAFLEX 86是一种基于雷达波的测量原理，因此其测量不受白油密度变化的影响，具有更高的精度和测量可靠性。
2使用寿命长
导波雷达VEGAFLEX 86的天线就是一根缆，没有任何的机械活动部件，因而不会出现因长时间运行活动部件老化以至损耗导致机械故障的风险，运行更加可靠，使用寿命更长。
3简单易用的设计
尽管VEGAFLEX 86功能强大，但体积却很小巧，结构也非常简单，大大简化了客户的操作流程。
然而VEGAFLEX 86凭借更高的灵敏度，更强的抗结露和粘附能力，以及强大的信号处理能力，有效地克服了上述不利工况，实现了精准、可靠的测量。
实现精准、可靠的测量
VEGAFLEX 86安装运行后，从下方历史趋势图可以看出，其测量非常稳定、可靠，因此得到了客户的一致好评。

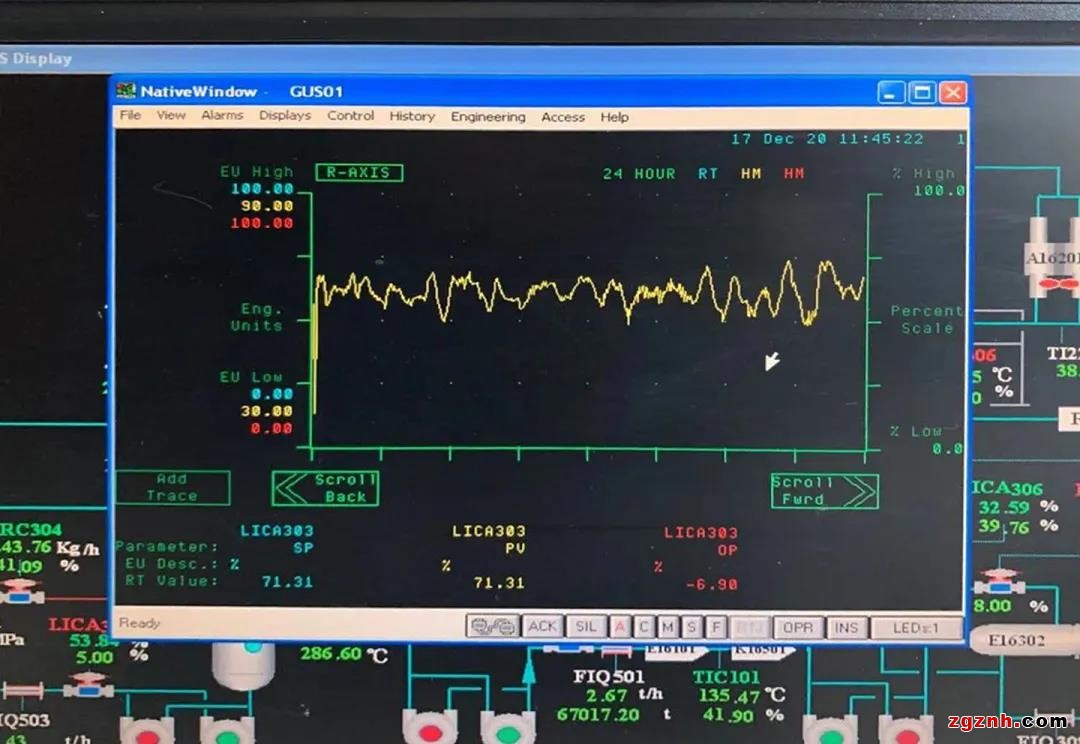

历史趋势图
