产品特点
●各输入信号通道之间全隔离，隔离电压3000VDC
●数据采集隔离转换成R485/232支持Modbus RTU通讯协议
●测量精度优于0.05%，可以程控校准模块精度
●信号输入/输出之间隔离耐压3000VDC
●低成本、小体积模块化设计方便桌面或导轨安装使用
●宽电源供电范围：8-50VDC
●可靠性高，编程方便，易于安装和布线
●用户可编程设置目标模块地址、波特率等
●可直接根据现场数据采集显示结果进行监控
典型应用
●工业设备运行测量、监视和远程控制
●智能楼宇控制、安防工程等自动化系统监控
●RS232/485总线工业自动化系统远程监测
●传感器信号隔离转换及长线传输
●模拟信号A/D转换、调整及远程变送
●工业现场多路运行数据的获取与记录
●医疗、工控产品开发
●模拟量4-20mA/0-10V采集隔离及变送
2路-4路输入各通道隔离型防窜扰数据采集模块
ISO AD02/4A功能简介 ISO AD02/4A 通道隔离型 AD 数据采集模块，可用来测量输入回路完全独立的两路(或四路)的电流或电压信 号，各数据采集输入通道隔离后不会产生地线环流和相互干扰，满足工业现场过程控制高可靠性能需要。 模拟信号输入，24位采集精度，产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的 自行编程校准。具体电流或电压输入量程请看产品选型，测量两路信号时两路输入选型必须相同。
1、 通讯协议
通讯接口： 1 路标准的 RS-485 通讯接口和 1 路标准的 RS-232 通讯接口。 通讯协议： 支持两种协议，ASCII 字符协议和 MODBUS RTU 通讯协议。可通过编程设定使用那种通讯协议， 能实现与多种品牌的 PLC、RTU 或计算机监控系统进行网络通讯。 数据格式：10 位。1 位起始位，8 位数据位，1 位停止位。 通讯地址：（00H-FFH）和波特率（300、600、1200、2400、4800、9600、19200、38400bps）均可设定；通讯 网络最长距离可达 1200 米，通过双绞屏蔽电缆连接。通讯接口高抗干扰设计，±15KV ESD 保护， 通信响应时间小于 100mS。
2、 抗干扰
可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字 滤波，也可以很好的抑制来自电网的工频干扰。
2路-4路输入各通道隔离型防窜扰数据采集模块
产品选型
备注：ISO表示通道隔离，SY表示通道非隔离；AD表示A/D采集转换模块。
ISO AD模块同时支持RS23 和RS485 通讯接口输出，用户可根据使用环境选择对应通讯接口，
但同一时刻两个接口只能有一个工作，否则会产生干扰。
选型举例 1： 型号： ISO AD 02A-A4 表示两通道，4-20mA 信号输入。
选型举例 2： 型号： ISO AD 04A-A7 表示四通道，0-±20mA 信号输入。
选型举例 3： 型号： ISO AD 02A-U1 表示两通道，通道隔离,0-5V 信号输入。

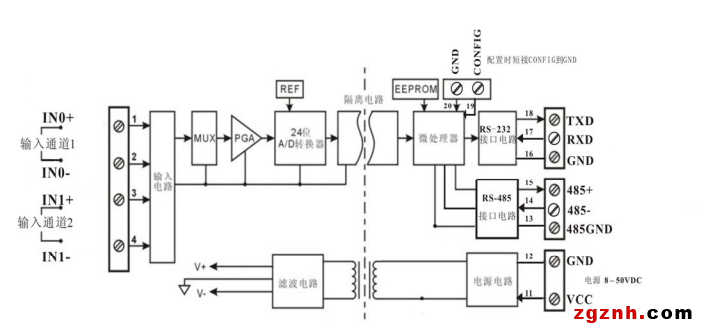

ISO AD 02A 两通道隔离型AD数据采集模块产品原理框图

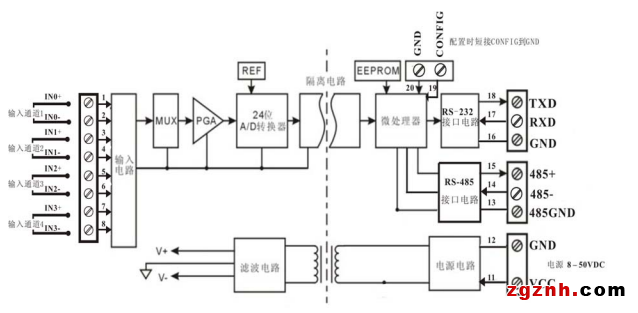

AD 04A 四通道隔离型AD数据采集模块产品原理框图
2路-4路输入各通道隔离型防窜扰数据采集模块
通用参数
(typical @ +25℃，Vs为24VDC)
●输入类型： 电流输入 / 电压输入
●精 度： 0.05% 输入失调： ±0.1 uA/℃
●温度漂移： ±15 ppm/℃ (±30 ppm/℃, 最大)
●输入电阻： 50Ω (4-20mA/0-20mA/0-±20mA电流输入)
●100Ω (0-10mA/0-±10mA电流输入)
●1KΩ (0-1mA/0-±1mA电流输入)
●大于1MΩ(电压输入)
●带 宽： -3 dB 10 Hz
●转换速率： 10 Sps
●共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）
●常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）
●输入端保护： 过压保护，过流保护
●通 讯： 协议 RS-485 或 RS-232 ASCII码字符协议 和 MODBUS RTU通讯协议
●波特率（300、600、1200、2400、4800、9600、19200、38400bps）可软件配置
●地址（00H~FFH）可软件配置
●通讯响应时间：100 ms
●最大 工作电源： +8 — 50 VDC 宽供电范围，内部有防反接和过压保护电路
●功率消耗： 小于1W 工作温度： - 45 — +80℃
●工作湿度： 10 — 90% (无凝露)
●存储温度： - 55 — +85℃
●存储湿度： 10 — 95% (无凝露)
●隔离耐压： 输入 / 输出 或通道间 之间： 3KVDC，1 分钟，漏电流 1mA 其中输出和电源共地。
●耐冲击电压： 3KVDC， 1.2/50us(峰值)
●外形尺寸： 123 mm x 70 mm x 30mm
