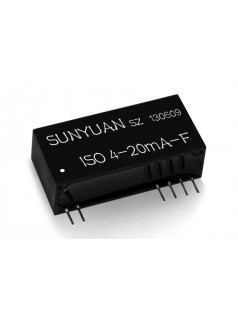

可现场校准的模拟量隔离放大器:ISO EM U(A)-P-O-T系列. 零点增益可调型隔离变送器隔离放大器.
| 产品类别： | 隔离放大器隔离变送器 >> 零点增益可调隔离放大器 | ||
| 输 入： | 0-20mA,4-20mA,0-10V等 | 输 出： | 0-5V,4-20mA,0-10V等 |
| 隔离方式： | 磁电隔离 | 隔离电压： | 3000VDC |
| 封装方式： | SIP 12 | 关 注 度： | 该产品已被关注 5130 次 |
| 说 明： | 可现场校准的模拟量隔离放大器:ISO EM U(A)-P-O-T系列. | ||
零点可调|零点校准|满度可调|满度校准|增益可调|调增益|调零点|调满度。ISO EM-T系列模拟量磁电隔离放大器变送器，是一种将模拟信号隔离放大、转换变送成按比例输出模拟量的混合集成电路。该IC在同一芯片上集成了一组多隔离的DC/DC变换电源和一组磁电耦合的模拟信号隔离放大器，它采用磁电偶合的低成本方案，主要用于对EMC（电磁干扰）无特殊要求的场合。输入及输出侧宽爬电距离及内部隔离措施使该芯片可达到3000VDC绝缘电压。
ISO EM-T系列模拟量磁电隔离放大器变送器内部采用电磁隔离技术，相比光耦隔离具有更好的温漂特性和线性度。IC的零点和增益可通过外接多圈电位器进行调节校准，方便工业现场根据仪器设备的工作运行状态进行调节和校正。产品广泛应用在电力运行安全监控、PLC、DCS、FCS、变频器、仪器仪表、医疗设备、工业自动化等需要电量隔离采集测控的行业。
产品特点
● 精度等级：0.1级、0.2级、0.5级,全量程内非线性度<0.2%
● 可外接多圈电位器进行调节零点和增益、满度校准
● 辅助电源、模拟量输入与输出之间：3000VDC 三隔离
● 辅助电源：5V,12V,15V,24VDC等单电源供电方式
● 0-75mV//0-5V/0-10V/0-1mA/0-20mA/4-20mA模拟信号之间相互隔离、放大及转换
● 工业级温度范围: -20 ~ +70 ℃
● EMC特殊场合须有电磁干扰抑制电路或采取屏蔽措施
● 低成本、小体积,SIP 12Pin符合UL94V-0标准阻燃封装
典型应用
● 直流电流或电压信号的隔离、转换及放大
● 工业现场信号隔离及长线传输
● 模拟信号地线干扰抑制及数据采集隔离
● 仪器仪表与传感器信号收发
● PLC、DCS现场模拟信号隔离采集
● 变频器信号远程抗干扰无失真传输
● 电力监控、医疗设备隔离安全栅
● 传感器4-20mA等模拟信号一进二出、二进二出、一进四出隔离放大变送功能的实现
产品大额定值 （长期在大额定值环境下工作影响产品使用寿命，超过大值会出现不可修复的损坏。）
|
Continuous Isolation Voltage （高持续隔离电压） 3KVDC/rms |
|
PW（电源电压输入大范围） ±25%Vdd |
|
Junction Temperature （大工作环境温度） - 45℃ ~ + 85℃ |
|
Lead Temperature （高安装焊接温度<10S） +300℃ |
|
Output Voltage Load Min（输出电压信号时的小负载） 2KΩ |
通用参数
|
精度、线性度误差等级-------- 0.1 , 0.2 级 |
回 差 ---------- < 0.5% |
|
辅助电源---------- 5V,12V,15V,24VDC单电源 |
隔 离 ---------- 信号输入/输出/辅助电源 |
|
工作温度---------- -20 ~ +70℃ |
绝缘电阻 ---------- ≥20MΩ |
|
工作湿度---------- 10 ~ 90% (无凝露) |
耐 压 --------- 3KVDC(60HZ/S)漏电流 1mA |
|
存储温度---------- -45~ +85℃ |
耐冲击电压---------- 3KVDC， 1.2/50us(峰值) |
|
存储湿度---------- 10 ~ 95% (无凝露) |
|
产品选型举例
例1： 输入信号：0-5V ；辅助电源：24VDC ；输出信号： 4-20mA；零点、满度和增益可分别调节校准。
产品型号： ISO EM U1-P1-O1-T
例2： 输入信号：4-20mA ；辅助电源：24VDC ；输出信号：4-20mA；零点、满度和增益可分别调节校准。
产品型号： ISO EM A4-P1-O1-T

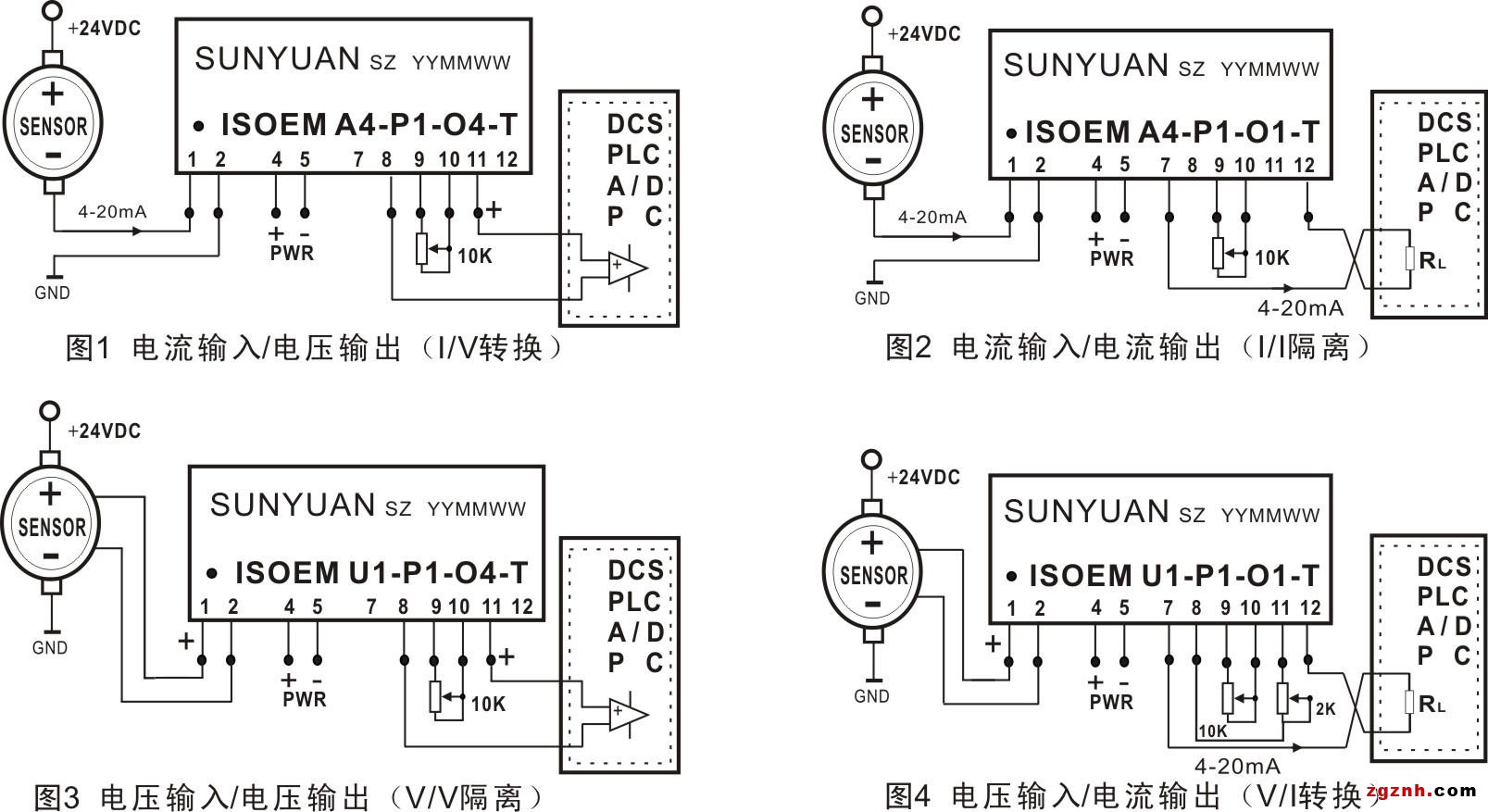

典型应用
备注*1：
