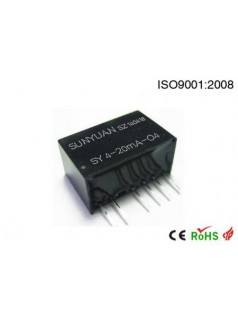

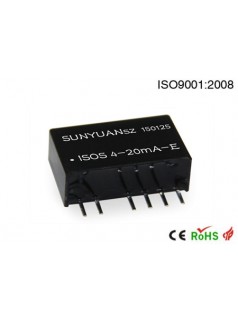

ISO EM系列4-20mA转0-5V隔离放大器隔离变送器 IC，是一种将（传感器输出）模拟电压或电流信号经隔离转换成精度、线性度相匹配的混合集成电路。产品主要用于工业控制系统中模拟信号输入输出控制，传感器与仪器仪表,PLC信号传输过程的隔离放大转换。系统内部通过DSP、PLC的DA转换输出信号来显示和控制其它装置的可调输出，现场工作电压、电流和各种运行参数的监测及系统外部增加4-20mA（0-20mA）/0-5V标准信号接口等。该IC为标准Sip12 Pin符合UL-94的阻燃封装，占用PCB板面积少。装入仪器内部可以并联安装实现多路信号的监测、隔离和转换。
IC在同一芯片上集成了一个多隔离的DC/DC变换电源和一组模拟信号隔离放大器，输入及输出侧宽爬电距离及内部隔离措施使该芯片可达到3000VDC绝缘电压。ISO EM系列产品使用非常方便，免零点和增益调节，无需外接调节电位器等任何元件，即可实现工业现场信号的隔离转换功能。
隔离放大器隔离变送器一般都用在用电环境复杂的工业现场，为防止现场环境对产品出现各种干扰或损坏，我们根据多年的生产经验和针对不同环境下用户反馈意见，在对产品性能不受影响前提下逐步对产品的保护措施进行改进改善。对于DIN 35导轨安装的产品，这些保护电路都以安置在产品中，用户可以直接使用。而对于IC封装的产品，由于受到尺寸空间的制约而无法安装保护器件。所以，请用户根使用环境对IC封装产品的信号输入、输出、辅助电源加装保护电路。
顺源科技为您提供隔离放大器保护电路参考方案：IC封装的隔离放大器变送器外接保护电路 pdf资料下载
产品特点：
|
● 低成本、小体积,SIP 12Pin符合UL94V-0标准阻燃封装 ● 无需外接电位器等其它元件，免零点和增益调节 ● 辅助电源与信号输入、输出之间 3000VDC 三隔离 ● 辅助电源：5V/12V/15V/24VDC单电源供电 ● 0-75mV/0-2.5V/0-10V/0-±100mV/0-±10与0-±20mA/4-20mA等信号之间的相互隔离、放大及转换 ● 工业级温度范围: -45~+85 ℃ |
● 精度等级：0.1级、0.2级；全量程范围内极高的线性度（非线性度<0.1%）
典型应用：
|
● 直流电流 / 电压信号的隔离、转换及放大 ● 工业现场信号隔离及长线传输 ● 模拟信号地线干扰抑制及数据隔离、采集 ● 4-20mA(0-20mA)/0-5V等信号的隔离及变换 ● PLC/PCC/DCS及仪器仪表与传感器信号收发 ● 信号远程无失真传输 ● 电力监控、医疗设备隔离安全栅 ● 传感器4-20mA模拟信号一进二出、一进三出、 |

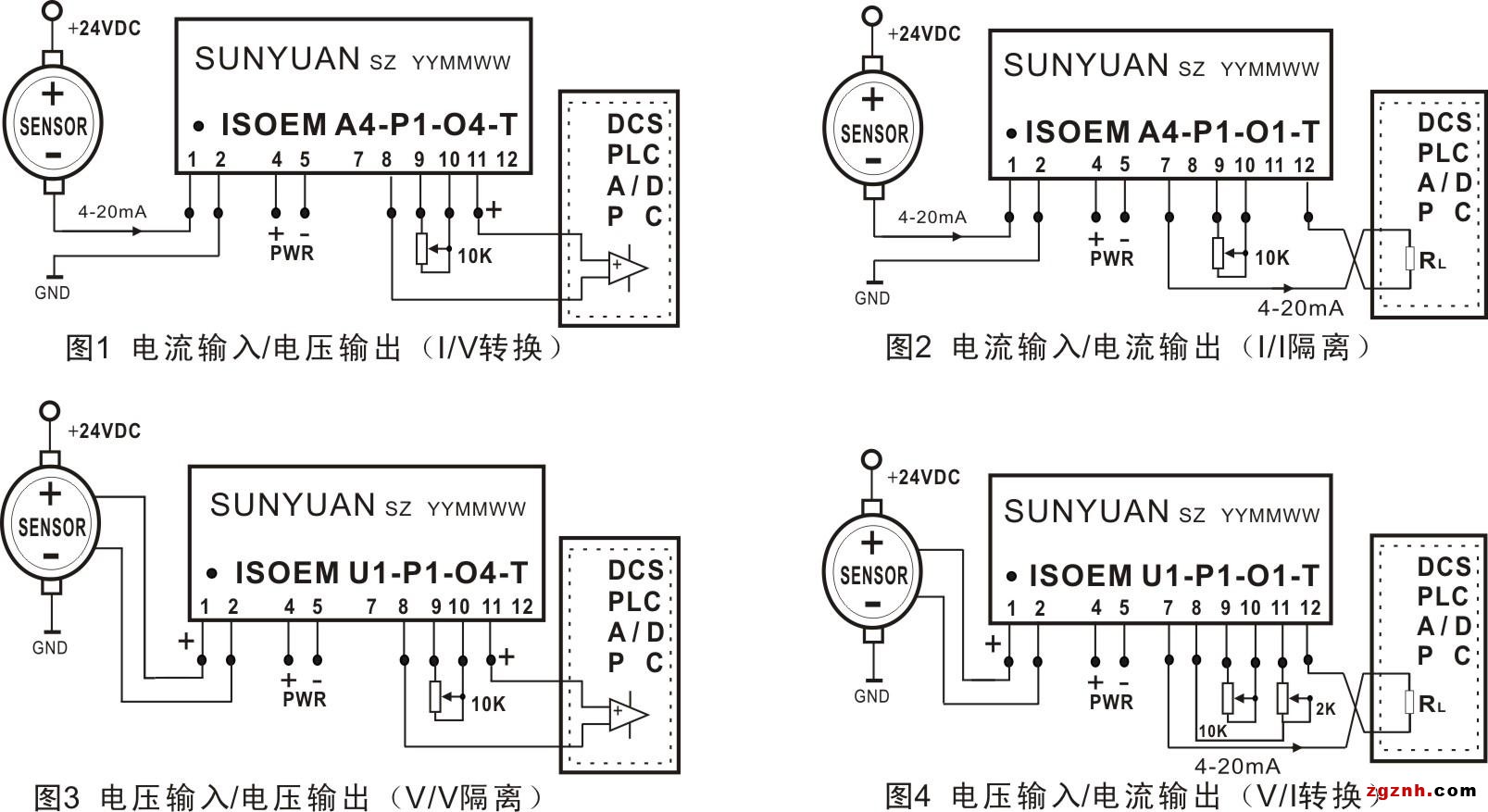

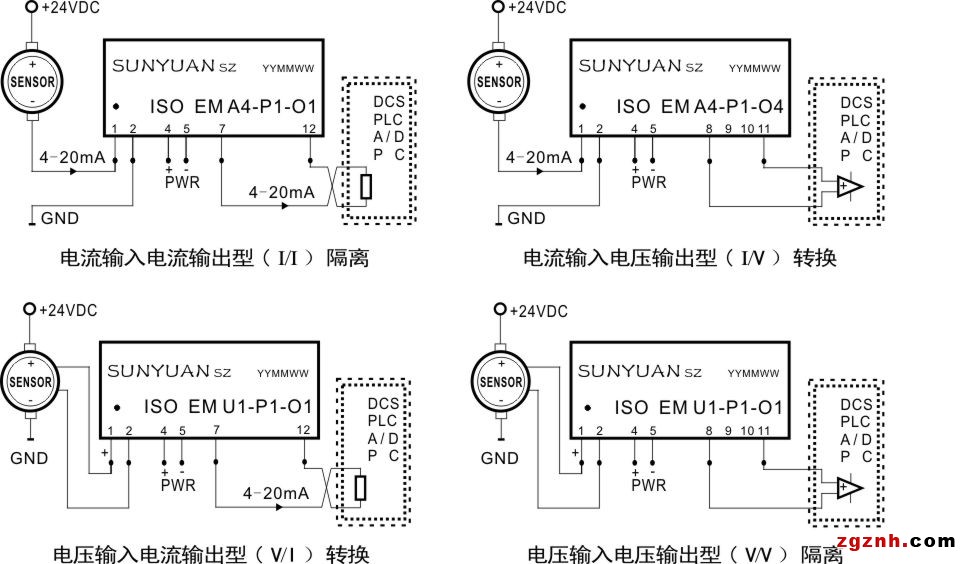

零点、增益可调节型隔离放大器IC，ISO EM-T 系列典型应用接线图（ISO EM A-P-O-T / ISO EM U-P-O-T）：

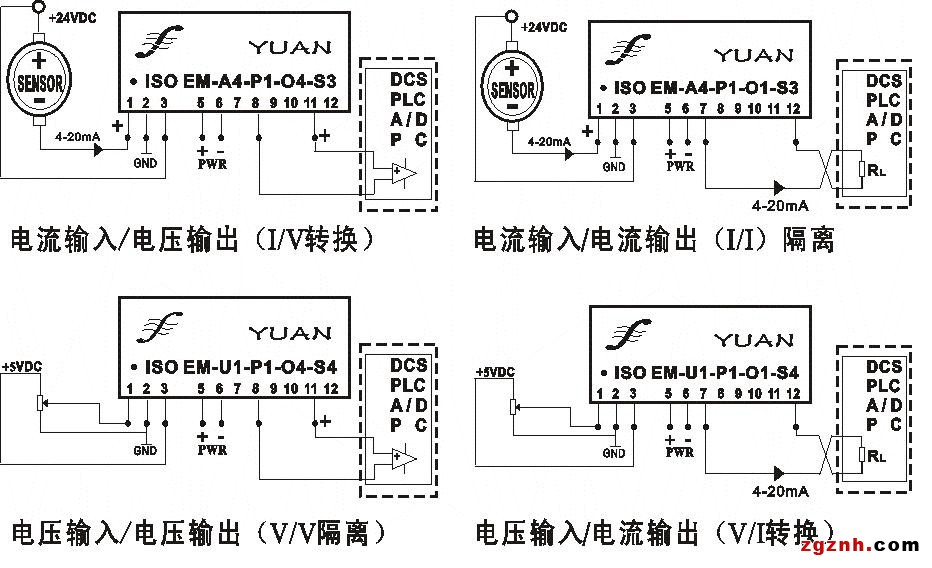

输入端隔离配电型隔离变送器IC，ISO EM-S 系列典型应用接线图（ISO EM A-P-O-S / ISO EM U-P-O-S）：
